Exportación de PDF 3D avanzado
Creo Parametric 13.4.0.0
Ubicación en la interfaz de usuario: pulse en > > > > .
Vídeos
Descripción
• Con Creo Parametric 13.4.0.0, se puede utilizar la opción de exportación PDF 3D avanzada mejorada.
• Esta opción avanzada tiene todas las capacidades de la versión básica. Además, los datos de Creo se pueden exportar a una plantilla PDF 3D personalizada o se puede seleccionar entre las plantillas por defecto adicionales incluidas con esta versión.
• Es posible exportar a una plantilla personalizada cargando un fichero XML en las opciones de exportación.
• Entre las plantillas por defecto disponibles se incluyen las plantillas Estándar (Standard) y Aprobación (Approval) para piezas y conjuntos, con plantillas adicionales listas para usar planificadas para versiones futuras.
• La plantilla PDF 3D básica se ha actualizado para alinearla mejor con el aspecto de Creo.
• Se soporta la exportación por lotes, lo que permite generar múltiples ficheros PDF 3D en una sola operación.

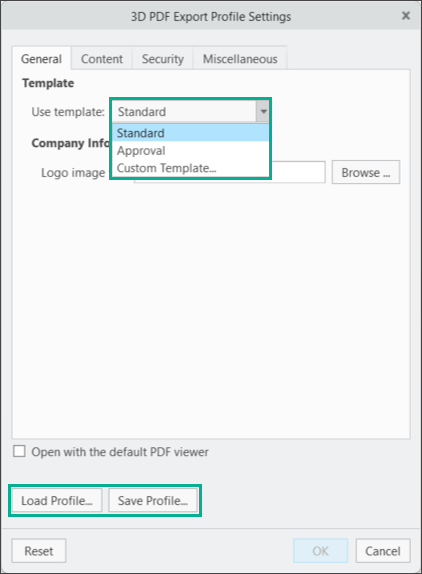

Cuadro de diálogo Configuración de exportación PDF 3D

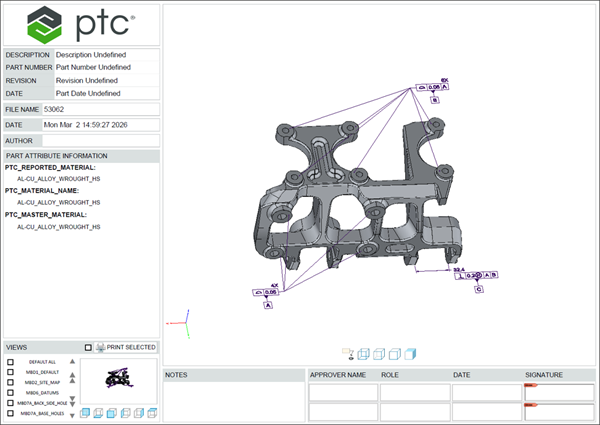

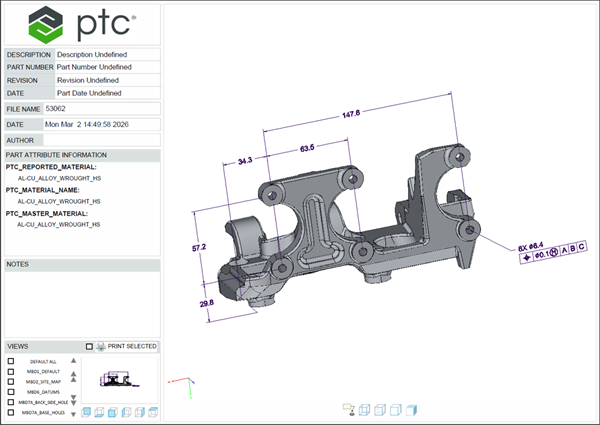

Exportación de piezas a PDF en la plantilla Estándar (Standard) y Aprobación (Approval)

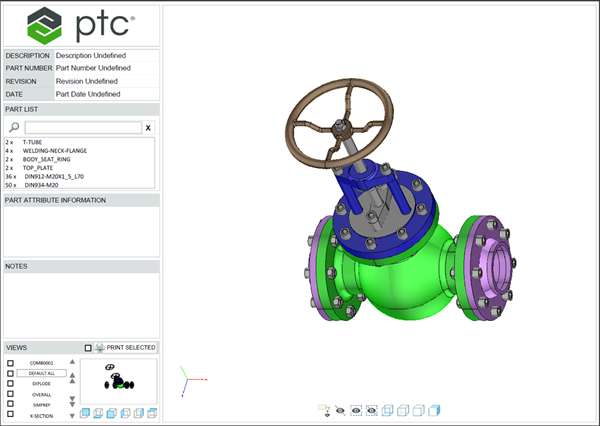

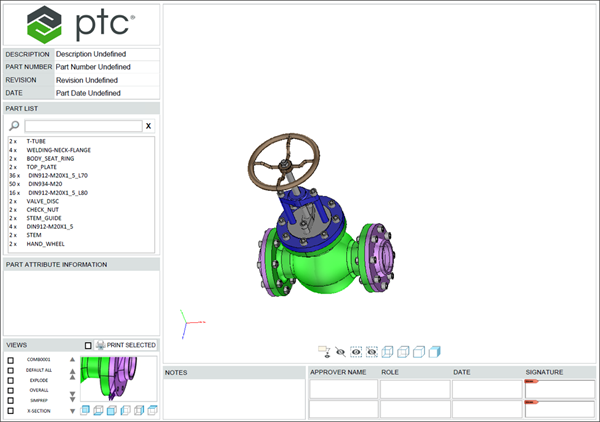

Exportación de conjuntos a PDF en la plantilla Estándar (Standard) y Aprobación (Approval)
Beneficios
Esta mejora permite utilizar plantillas PDF 3D personalizadas al exportar datos desde Creo y se proporcionan opciones de plantilla estándar adicionales. Estas actualizaciones amplían la flexibilidad de la exportación PDF 3D y soportan una gama más amplia de casos de uso.
Información adicional
Sugerencias: | Con esta mejora, se puede compartir información 3D con clientes en la salida del flujo, lo que permite ampliar los datos de MBD a proveedores más adelante en el flujo de trabajo que podrían tener solo un visualizador de PDF para ver estos datos. |
Limitaciones: | Hay algunas áreas de funcionalidad de Creo que actualmente no se soportan con PDF 3D. Para obtener más información, consulte el artículo sobre Lista de limitaciones conocidas con la exportación a PDF 3D en Creo Parametric. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | No. |
