Análisis de vibración aleatoria en Creo Ansys Simulation
Creo Parametric 13.4.0.0
Ubicación en la interfaz de usuario: para activar un análisis de vibración aleatoria, cree primero un estudio modal. En el menú de desbordamiento del grupo Configuración (Setup), seleccione la casilla Vibración aleatoria (Random Vibration) para el estudio modal seleccionado.
Para activar las cargas PSD de un estudio de vibración aleatoria, primero defina al menos una restricción fija en el modelo. Las cargas PSD se activan en el grupo Cargas (Loads), tal como se muestra a continuación.
Cargas PSD para un estudio de vibración aleatoria
Vídeos
Descripción
En Creo Ansys Simulation ahora se soporta el análisis de vibración aleatoria dentro de un estudio modal. Se incluyen opciones para la amortiguación y para excluir modos insignificantes dentro de la configuración de solver. Las cargas se definen como funciones de frecuencia. En las sondas de simulación y los resultados se proporcionan resultados específicos de vibración aleatoria. Los resultados se muestran mediante un factor de escala (nivel sigma) que representa la probabilidad de aparición. Se soporta un tipo de sonda de gráfico de líneas para estudios de vibración aleatoria.

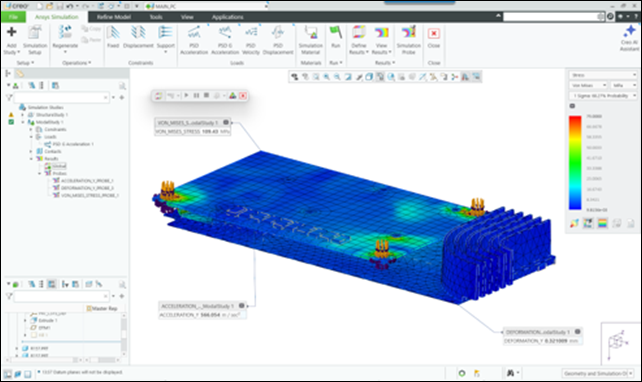

En la siguiente figura se muestran los resultados de un estudio de vibración aleatoria:
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Reducción del tiempo de desarrollo mediante la identificación temprana de los puntos débiles del diseño
• Activación del comportamiento dinámico realista mediante entradas PSD
• Simulación de vibraciones impredecibles
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | • Las cargas de PSD solo se aplican a restricciones fijas. • No se soportan los modelos libres. • Las cargas solo pueden ser funciones de tabla basadas en la frecuencia • No hay animaciones ni gráficos vectoriales disponibles |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
