Análisis de fatiga en Creo Ansys Simulation
Creo Parametric 13.4.0.0
Ubicación en la interfaz de usuario: para definir un comportamiento de fatiga, pulse en la flecha situada junto a Definir resultados (Define Results) y, a continuación, seleccione
Comportamiento de fatiga (Fatigue Behavior).
Comportamiento de fatiga (Fatigue Behavior).Vídeos
Descripción
Creo Ansys Simulation ahora soporta los resultados del análisis de fatiga dentro de un estudio estructural. Hay disponible un nuevo grupo de los siguientes resultados relacionados con la fatiga:
• Daños por fatiga
• Duración de la fatiga
• Factor de seguridad
• Indicación de biaxialidad
• Tensión alternante equivalente
Los resultados de la sonda no son aplicables a la fatiga. La fatiga solo está disponible con una licencia avanzada de Creo Ansys Simulation. Hay múltiples teorías de la tensión media disponibles. Los resultados de fatiga se calculan en función de las dos entradas siguientes:
• Comportamiento de fatiga (tensión-vida o deformación-vida)

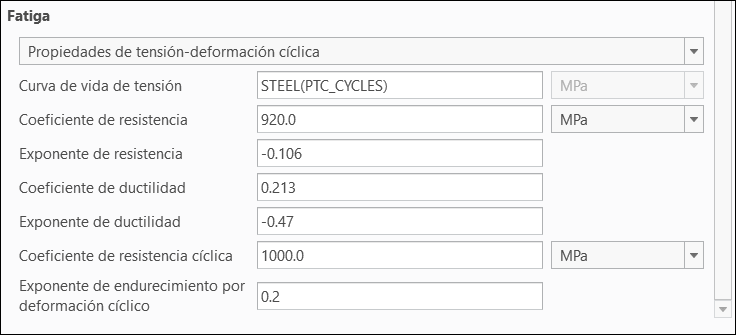

• Propiedades del material de fatiga, incluida la entrada de la curva S-N y otras propiedades de tensión-deformación cíclicas que se definen en el área Fatiga (Fatigue) del cuadro de diálogo Definición de material (Material Definition).
En las siguientes figuras se muestran dos resultados de fatiga diferentes.

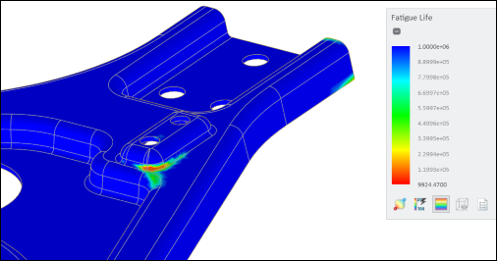

Resultados de la duración de la fatiga

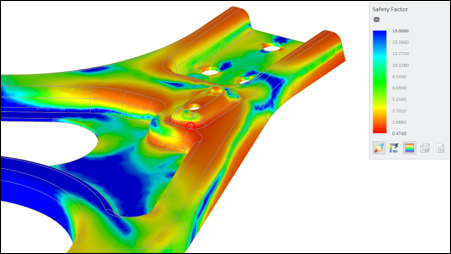

Resultados del factor de seguridad
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Potentes resultados de fatiga integrados
• Rápido y fácil de usar
• Predicción de fallos bajo carga cíclica para evitar fallos inesperados
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
