アドバンス 3D PDF エクスポート
Creo Parametric 13.4.0.0
ユーザーインタフェースの場所: > > > > の順にクリックします。
ビデオ
説明
• Creo Parametric 13.4.0.0 では、拡張されたアドバンス 3D PDF エクスポートオプションを使用できます。
• このアドバンスオプションには、基本バージョンのすべての機能が含まれています。さらに、Creo データをカスタム 3D PDF テンプレートにエクスポートしたり、このリリースに含まれる追加のデフォルトテンプレートから選択したりすることもできます。
• エクスポートオプションで XML ファイルをアップロードすることで、カスタムテンプレートにエクスポートできます。
• 使用可能なデフォルトテンプレートには、部品とアセンブリの両方に使用可能な「標準」(Standard) および「承認」(Approval) のテンプレートが含まれており、今後のリリースでさらに既成のテンプレートを追加する予定です。
• 基本的な 3D PDF テンプレートが更新され、Creo のルックアンドフィールにより適合したものになりました。
• バッチエクスポートがサポートされており、1 回の操作で複数の 3D PDF を生成できます。

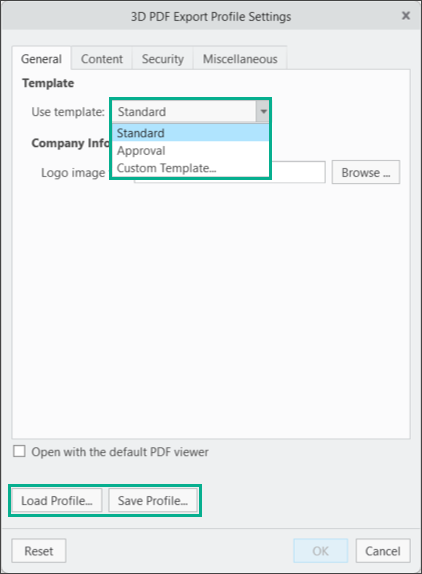

「3D PDF エクスポートプロファイル設定」(3D PDF Export Profile Settings) ダイアログボックス

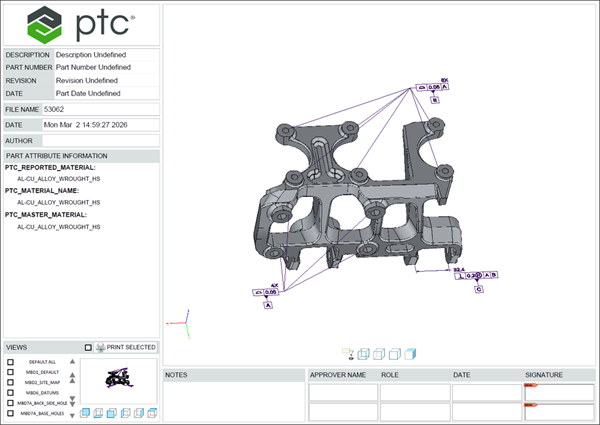

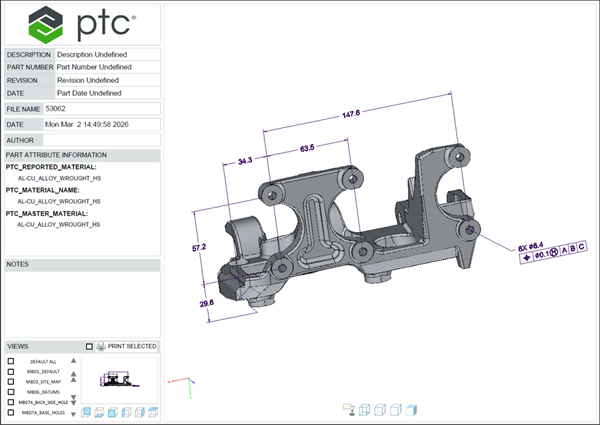

「標準」(Standard) テンプレートおよび「承認」(Approval) テンプレートでの PDF への部品エクスポート

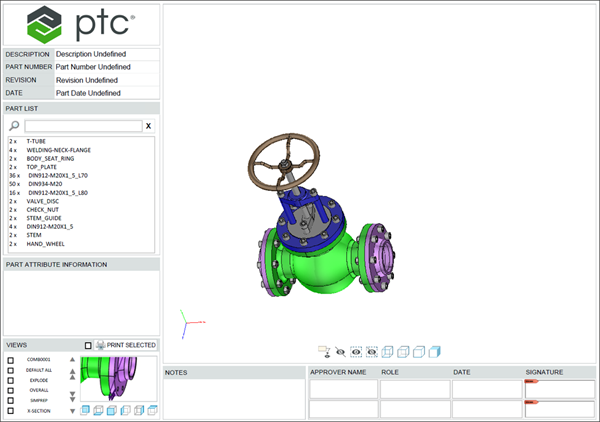

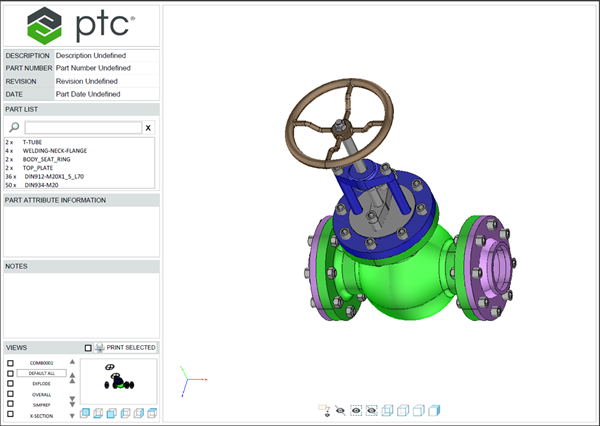

「標準」(Standard) テンプレートおよび「承認」(Approval) テンプレートでの PDF へのアセンブリエクスポート
利点
この機能強化により、Creo からデータをエクスポートする際にカスタム 3D PDF テンプレートを使用できるようになり、既成のテンプレートオプションが追加されています。これらのアップデートで、3D PDF エクスポートの柔軟性が向上し、より幅広いユースケースがサポートされるようになっています。
追加情報
ヒント: | この機能強化により、3D 情報を下流工程の顧客と共有できるようになり、このデータを表示するのに PDF ビューアしか持っていない下流のサプライヤに MBD データを提供できます。 |
制限事項: | 現在、Creo のいくつかの機能領域は 3D PDF でサポートされていません。詳細については、アドバンス 3D PDF エクスポートでサポートされていない機能に関するアーティクルを参照してください。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | いいえ。 |
