ユーザーインタフェースの場所: ランダム振動解析を有効にするには、まず固有値検討を作成します。「設定」(Setup) グループのオーバーフローで、選択した固有値検討に対して「ランダム振動」(Random Vibration) チェックボックスをオンにします。

ランダム振動検討で PSD 荷重を有効にするには、最初に、モデル内に少なくとも 1 つの固定拘束条件を定義します。次に示すように、「荷重」(Loads) グループで PSD 荷重が有効になります。

Creo Ansys Simulation で、固有値検討内でのランダム振動解析がサポートされるようになりました。これには、減衰のためのオプションおよび重要でないモードを除外するためのオプションが含まれており、これらのオプションはソルバー設定内にあります。荷重は周波数の関数として定義されます。結果およびシミュレーションプローブは、ランダム振動に固有の結果を提供します。結果は、発生確率を表すスケール係数 (シグマレベル) を使用して表示されます。ランダム振動検討では、折れ線グラフタイプのプローブがサポートされています。

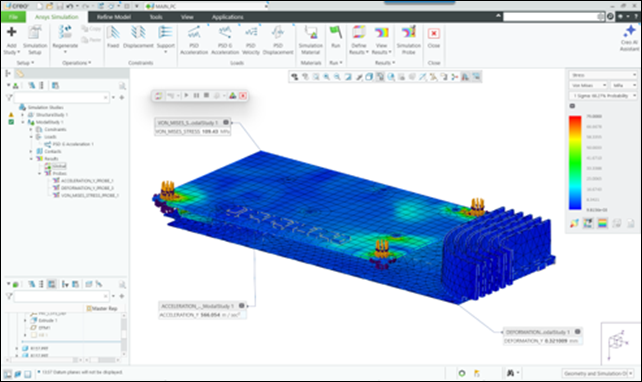

次の図は、ランダム振動検討の結果を示しています。

この機能強化では次のような利点が得られます。
