Sistemi di riferimento mobili di rotazione in Creo Simulation Live
Creo Parametric 13.4.0.0
Posizione nell'interfaccia utente: nella scheda Simulazione live (Live Simulation) fate clic sulla freccia accanto a Condizioni al limite (Boundary Conditions) e quindi selezionate
Dominio fluido rotante (Rotating Fluid Domain) per aprire la finestra di dialogo Dominio fluido rotante (Rotating Fluid Domain).

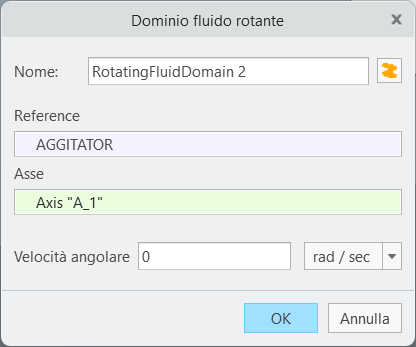

Dominio fluido rotante (Rotating Fluid Domain) per aprire la finestra di dialogo Dominio fluido rotante (Rotating Fluid Domain).Finestra di dialogo Dominio fluido rotante
Video
Descrizione
Creo Simulation Live supporta ora i domini fluidi rotanti in uno studio dei fluidi. Ciò fornisce il caso di utilizzo di una ventola o di una girante. Per definire un dominio fluido rotante, i corpi devono essere assisimmetrici con l'asse di rotazione.
I riferimenti mobili sono supportati in modalità di trasferimento termico esplementare o possono essere eseguiti senza trasferimento termico esplementare. I riferimenti mobili non sono supportati nella modalità transitoria. L'input è una velocità angolare rotazionale.
Le figure riportate di seguito mostrano i risultati per uno studio dei fluidi quando si utilizza un dominio fluido rotante.

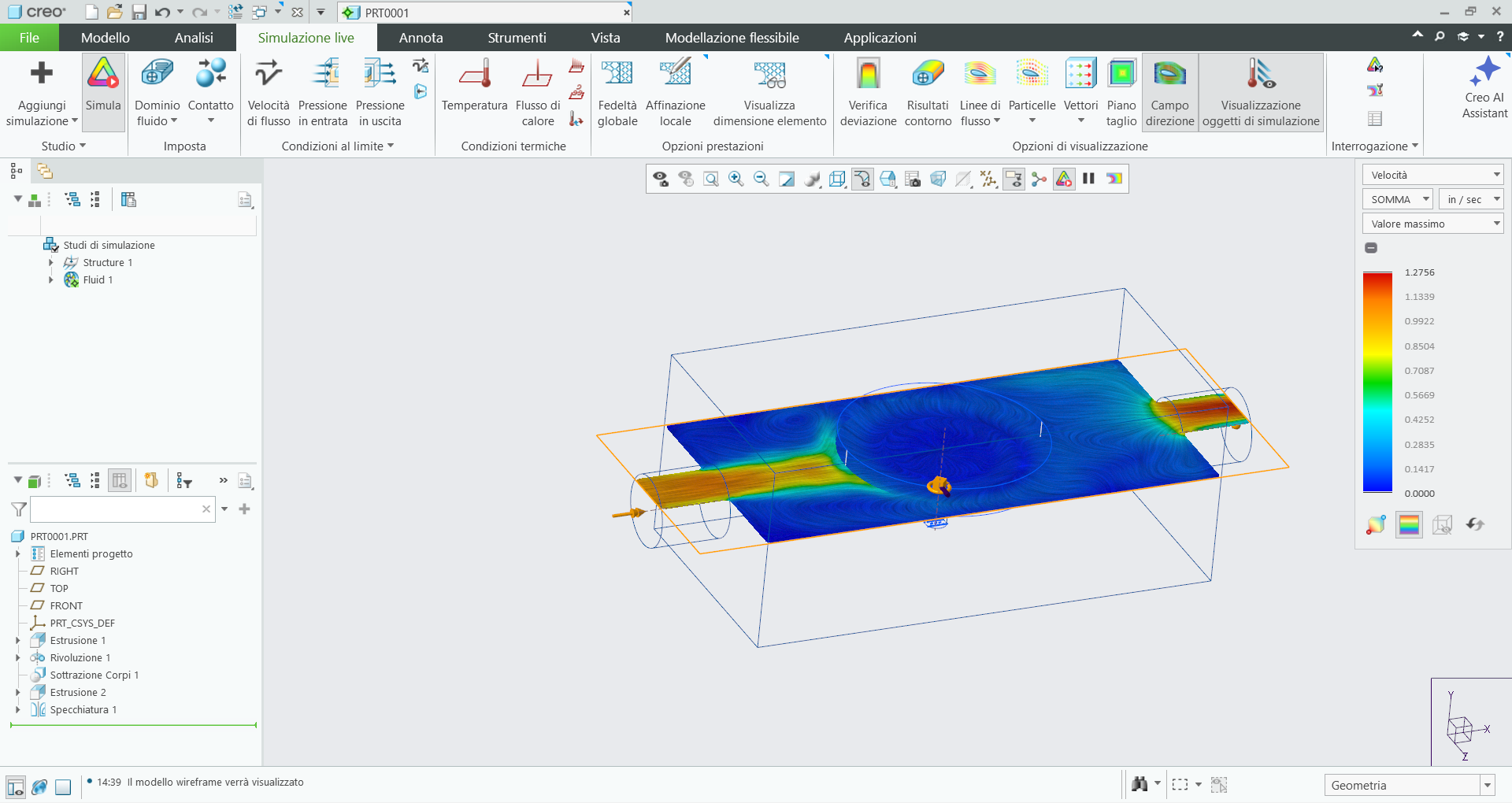

Campo di direzione dei risultati di velocità

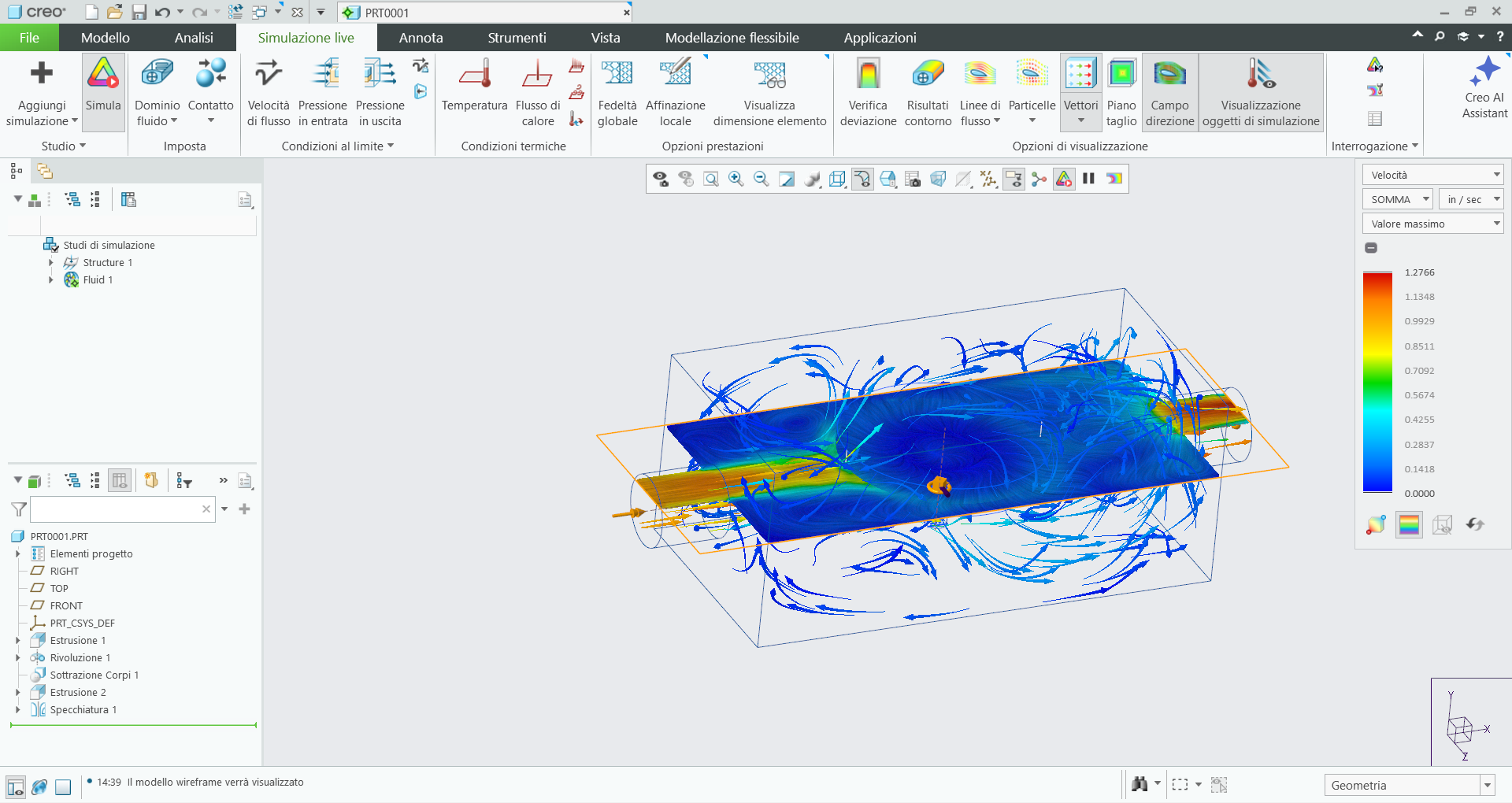

Linee di flusso dei risultati di velocità
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Previsione avanzata degli effetti di rotazione realistici
• Maggiore dettaglio dei risultati di velocità e pressione
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
