Dominio fluido rotante in Creo Simulation Live
Panoramica
Un dominio fluido rotante rappresenta una regione fluida che viene risolta in un sistema di riferimento in rotazione.
Utilizzate un dominio fluido rotante quando il movimento di massa del fluido è guidato dalla rotazione. Risolvendo il flusso nel sistema di riferimento in rotazione si ottiene maggiore precisione. Viene utilizzato per modellare il flusso del fluido generato da componenti rotanti interni come ventole o giranti.
Quando viene definito un dominio fluido rotante, le condizioni al limite della parete rotante vengono applicate automaticamente a tutte le superfici esterne del dominio, ad eccezione di quelle perpendicolari all'asse di rotazione. Queste pareti rotanti utilizzano la stessa velocità angolare del dominio fluido rotante e vengono create automaticamente in background.
Prerequisiti per la creazione di un dominio fluido rotante
• In primo luogo, create uno studio dei fluidi e definite un dominio fluido.
• Deve essere uno studio di simulazione in regime stazionario. I domini fluidi rotanti non sono supportati in modalità transitoria.
• La geometria selezionata per il dominio fluido rotante deve essere assisimmetrica e ruotare per un intero giro di 360 gradi.
Requisiti di geometria per i domini fluidi rotanti
• La geometria selezionata può essere un corpo solido o un'unione superfici.
• L'intero corpo o l'intera unione superfici deve essere assisimmetrica attorno a un singolo asse di rotazione. Non è supportata una geometria con più assi di rotazione.
• Le superfici più esterne devono essere costituite soltanto da superfici in rivoluzione cilindriche, coniche, basate su spline o da una loro combinazione.
Le superfici in rivoluzione basate su spline sono supportate quando dispongono di due superfici adiacenti ben definite.
Le forme coniche sono supportate quando hanno due superfici limite adiacenti e non sono puntate a un'estremità.
Sono supportate una o più superfici cilindriche coassiali.
• Ciascuna estremità del corpo deve contenere una sola superficie la cui direzione normale punta verso l'asse di rotazione.
• I corpi interni, ad esempio ventole o giranti, sono consentiti all'interno del dominio fluido rotante come corpi separati o di taglio.
I seguenti tipi di geometria non possono essere utilizzati come riferimenti per un dominio fluido rotante:
• I corpi con sfinestrature o interruzioni sulla superficie esterna non sono supportati.
• Geometria che contiene più di un asse di rotazione.
Sfere o ellissoidi completi non possono essere selezionati come domini fluidi rotanti.
• Geometria che non ruota di 360 gradi.
Non sono supportati corpi non assisimmetrici per via di sfinestrature o interruzioni sulla superficie esterna.
La tabella riportata di seguito consente di determinare i tipi di geometria che è possibile utilizzare come riferimenti durante la creazione di un dominio fluido rotante.
|
Descrizione
|
Geometria
|
Supportata
|
|---|---|---|
|
Un cilindro semplice è consentito.
|
 |
 |
|
Un cono semplice è consentito.
|
 |
|
|
Una curva guida semplice è consentita.
|
 |
|
|
Coni e cilindri coniugati sono consentiti, purché vi sia una netta separazione mediante una superficie piana tra i coni o i cilindri esterni e quelli interni.
|
 |
|
|
Un cono appuntito non è consentito, poiché non soddisfa il criterio di avere 2 superfici di contorno adiacenti.
|
 |
 |
|
Un cilindro con una tacca non è consentito, poiché non è assisimmetrico.
|
 |
|
|
Le superfici in rivoluzione incomplete non sono consentite.
|
 |
|
|
Tori e sfere non sono consentiti.
|
 |
|
|

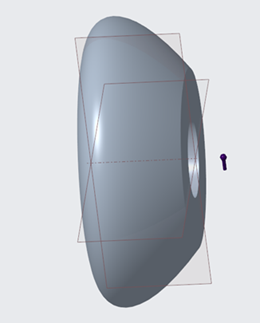

Una spline collegata a una singola superficie piana non è consentita.
|
 |
|
|
Un cilindro esterno adiacente a un cono interno non è consentito.
|
 |
|
|
Un cono esterno adiacente a un cilindro interno non è consentito.
|
 |
|
|
Una superficie in rivoluzione basata su spline adiacente a un cono non è consentita.
|
 |
|
Creazione di un dominio fluido rotante
1. Aprite lo studio fluido attivo e assicuratevi che un dominio fluido sia già stato definito.
2. Fate clic su Simulazione live (Live Simulation). Fate clic sulla freccia accanto a Condizioni al limite (Boundary Conditions) e selezionate Dominio fluido rotante (Rotating Fluid Domain) per aprire la finestra di dialogo Dominio fluido rotante (Rotating Fluid Domain).
3. Selezionate un singolo corpo o un'unione superfici di riferimento dal dominio fluido definito.
4. Selezionate l'asse di rotazione. La geometria selezionata deve essere coassiale all'asse.
5. Specificate la velocità angolare. Un valore positivo segue la direzione nativa dell'asse, mentre un valore negativo la inverte.
6. Fate clic su OK per creare il dominio fluido rotante. Il dominio è elencato in Condizioni al limite (Boundary Conditions) nell'albero del modello.
Condizioni al limite su un dominio fluido rotante
• Le condizioni al limite di velocità di flusso, pressione in entrata, pressione in uscita, flusso di massa ed entrata a vortice possono essere applicate soltanto a superfici perpendicolari all'asse di rotazione.
• Le condizioni al limite termico possono essere applicate alle superfici non perpendicolari del dominio fluido rotante.
• Le condizioni al limite applicate a superfici non perpendicolari non supportate vengono automaticamente ignorate durante la simulazione.
