Exportation PDF 3D avancée
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur : cliquez sur > > > > .
Vidéos
Description
• Avec Creo Parametric 13.4.0.0, vous pouvez utiliser l'option améliorée Exportation PDF 3D avancée.
• Cette option avancée possède toutes les fonctionnalités de la version de base. En outre, vous pouvez exporter vos données Creo vers un modèle PDF 3D personnalisé ou sélectionner l'un des modèles par défaut supplémentaires inclus dans cette version.
• Vous pouvez exporter vos données vers un modèle personnalisé en chargeant un fichier XML dans les options d'exportation.
• Les modèles par défaut disponibles incluent les modèles Standard (Standard) et Approbation (Approval) pour les articles et les assemblages, et d'autres modèles prêts à l'emploi sont prévus pour les versions ultérieures.
• Le modèle PDF 3D de base a été mis à jour pour mieux s'aligner sur l'apparence de Creo.
• L'exportation par lots est prise en charge, ce qui permet de générer plusieurs PDF 3D en une seule opération.

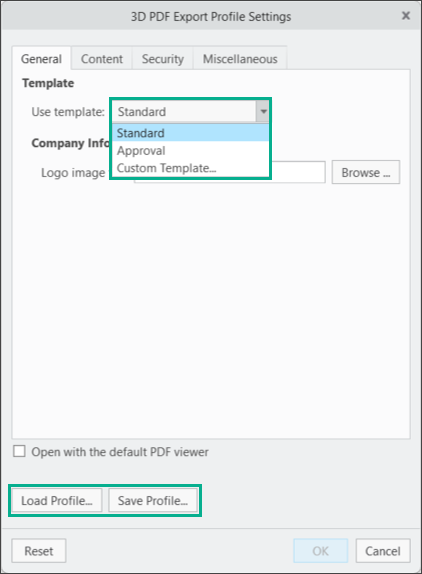

Boîte de dialogue Paramètres de profil d'exportation PDF 3D (3D PDF Export Profile Settings)

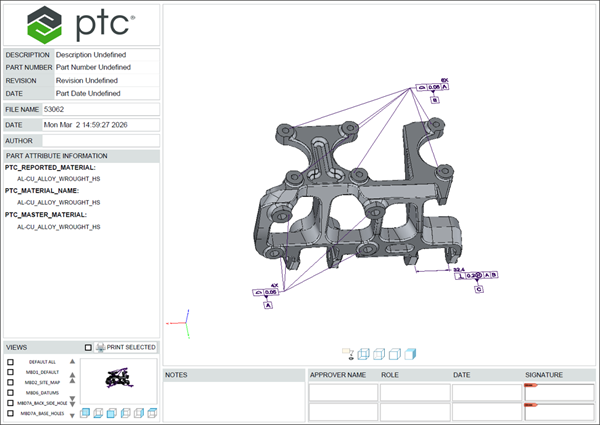

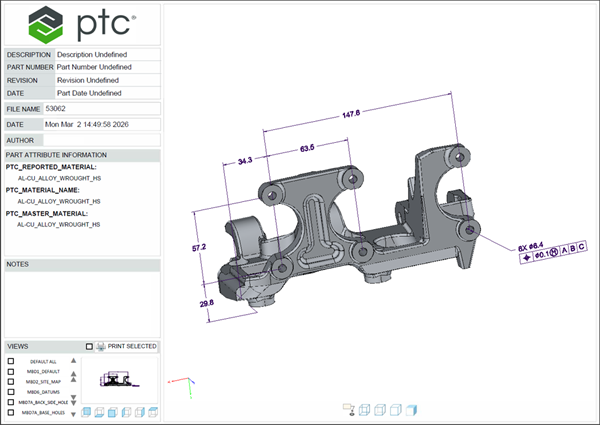

Exportation d'articles au format PDF dans les modèles Standard (Standard) et Approbation (Approval)

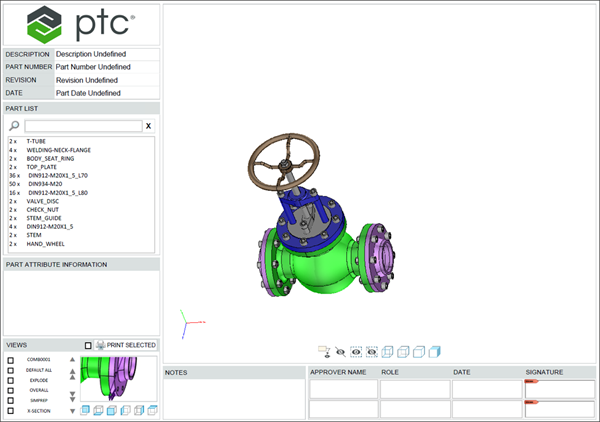

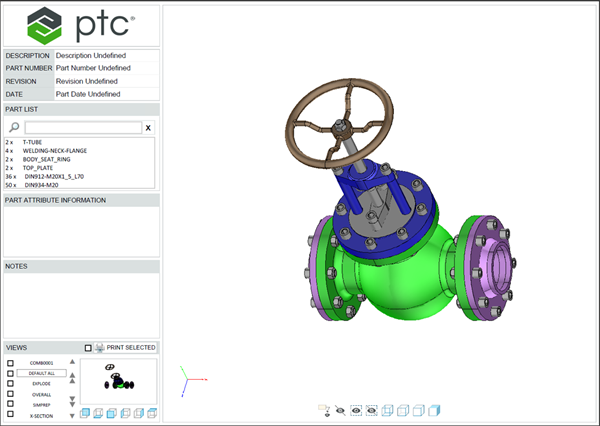

Exportation d'assemblages au format PDF dans les modèles Standard (Standard) et Approbation (Approval)
Avantages
Cette amélioration vous permet d'utiliser des modèles PDF 3D personnalisés lors de l'exportation de données à partir de Creo et fournit des options de modèle prêtes à l'emploi supplémentaires. Ces mises à jour développent la flexibilité de l'exportation PDF 3D et prennent en charge un plus large éventail de cas d'utilisation.
Informations supplémentaires
Conseils : | Cette amélioration vous permet de partager les informations 3D avec les clients en aval, vous permettant ainsi d'étendre vos données MBD aux fournisseurs en aval qui disposent peut-être seulement d'un lecteur de PDF pour afficher ces données. |
Limites : | Certaines fonctionnalités de Creo ne sont actuellement pas prises en charge par les PDF 3D. Pour plus d'informations, consultez l'article sur les fonctionnalités non prises en charge dans l'exportation PDF 3D avancée. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Non. |
