Analyse vibratoire en réponse aléatoire dans Creo Ansys Simulation
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur : pour activer une analyse vibratoire en réponse aléatoire, commencez par créer une étude modale. Dans le menu de débordement du groupe Configuration (Setup), cochez la case Vibration aléatoire (Random Vibration) pour l'étude modale sélectionnée.
Pour activer des charges de DSP pour une étude en vibration aléatoire, commencez par définir au moins une restriction fixe dans votre modèle. Les charges de DSP sont activées dans le groupe Charges (Loads), comme indiqué ci-dessous.
Charges de DSP pour une étude en vibration aléatoire
Vidéos
Description
Creo Ansys Simulation prend désormais en charge l'analyse vibratoire en réponse aléatoire dans une étude modale. Il inclut des options d'amortissement et d'exclusion des modes non significatifs dans les paramètres du solveur. Les charges sont définies comme des fonctions de fréquence. Les palpeurs de résultats et de simulation fournissent des résultats spécifiques aux vibrations aléatoires. Ces résultats sont affichés à l'aide d'un facteur d'échelle (niveau sigma) qui représente la probabilité d'occurrence. Un palpeur de type graphique en courbes est pris en charge pour les études en vibration aléatoire.

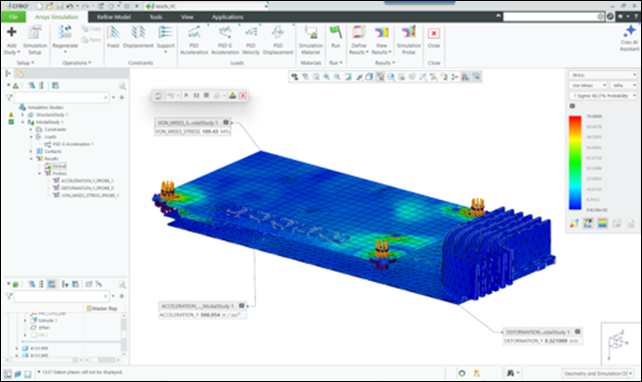

La figure ci-dessous illustre les résultats d'une étude en vibration aléatoire :
Avantages
Cette amélioration apporte les avantages suivants :
• Réduction du temps de développement grâce à l'identification rapide des faiblesses de la conception
• Comportement dynamique réaliste à l'aide des entrées de DSP
• Simulation des vibrations imprévisibles
Informations supplémentaires
Conseils : | Aucun. |
Limites : | • Les charges de DSP ne s'appliquent qu'aux restrictions fixes • Les modèles libres ne sont pas pris en charge • Les charges ne peuvent être que des fonctions de table basées sur la fréquence • Aucun tracé d'animation ou vectoriel n'est disponible |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
Principales limites
