Analyse en fatigue dans Creo Ansys Simulation
Creo Parametric 13.4.0.0
Emplacement dans l'interface utilisateur : pour définir un comportement en fatigue, cliquez sur la flèche en regard de Définir les résultats (Define Results), puis sélectionnez
Comportement en fatigue (Fatigue Behavior).
Comportement en fatigue (Fatigue Behavior).Vidéos
Description
Creo Ansys Simulation prend désormais en charge les résultats d'analyse en fatigue dans une étude structurelle. Le nouveau groupe suivant de résultats de fatigue est désormais disponible :
• Endommagement à la fatigue
• Durée de vie en fatigue
• Facteur de sécurité
• Indication biaxiale
• Contrainte alternée équivalente
Les résultats de palpeur ne s'appliquent pas à la fatigue. L'analyse en fatigue n'est disponible qu'avec une licence avancée Creo Ansys Simulation. Plusieurs théories de contrainte moyenne sont disponibles. Les résultats de fatigue sont calculés sur la base des deux définitions suivantes :
• le comportement en fatigue (contrainte ou déformation-vie) ;

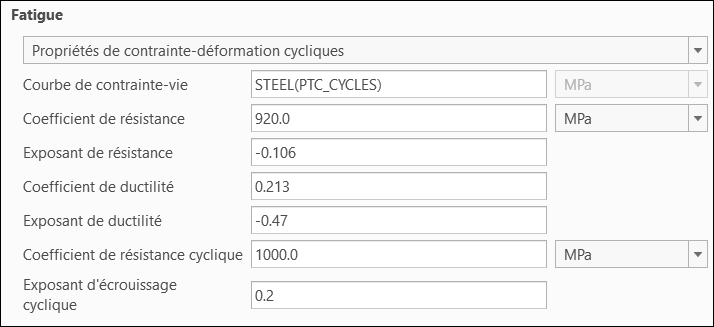

• les propriétés de matière de fatigue, y compris l'entrée de courbe S-N et les autres propriétés de contrainte-déformation cycliques définies dans la zone Fatigue (Fatigue) de la boîte de dialogue Définition de matière (Material Definition).
Les figures suivantes illustrent deux résultats de fatigue différents.

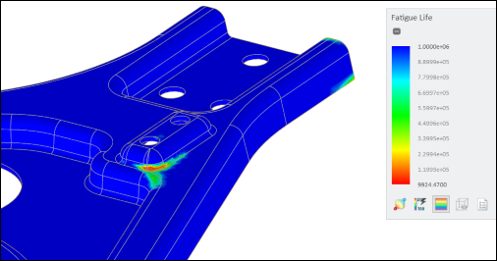

Résultats de durée de vie en fatigue

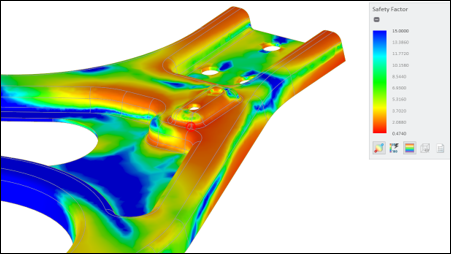

Résultats du facteur de sécurité
Avantages
Cette amélioration apporte les avantages suivants :
• Résultats de fatigue intégrés fiables
• Rapidité et facilité d'utilisation
• Prédiction des ruptures sous chargement cyclique afin d'éviter les ruptures inattendues
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
