Creo Parametric 12.4.0.0

При обработке деталей может быть сложно удалить материал из областей, которые не являются непосредственно видимыми из положения шпинделя. Области поднутрения могут создавать проблемы, поскольку для эффективного доступа к материалу и его удаления могут потребоваться специализированные инструменты, например фрезы с Т-образным пазом.

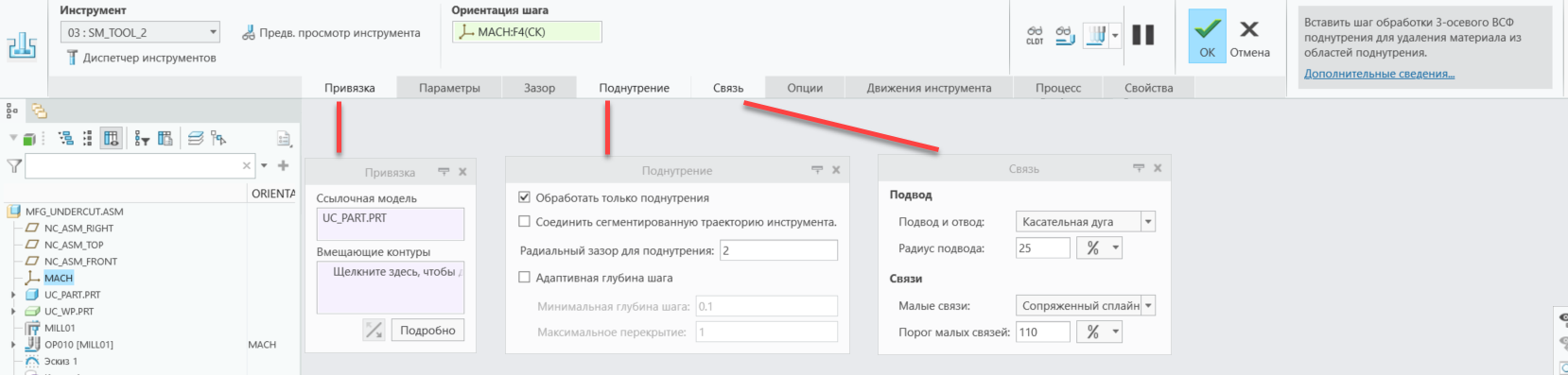

Ранее в Creo NC не существовало специальной стратегии обработки для обработки подрезов, включающей автоматическое предотвращение зарезов. Это улучшение позволяет использовать новую автоматизированную 3-осевую траекторию инструмента ВСФ, предназначенную для обработки поднутрений. Эта траектория также поддерживает автоматизацию, поскольку ручные методы больше не требуются.

Для новой траектории инструмента доступна опция Радиальный зазор для поднутрения (Undercut radial clearance), которая обеспечивает безопасный подход и отход при обработке областей поднутрения.

Для опции Радиальный зазор для поднутрения (Undercut radial clearance) установлено отличное от нуля значение:

Для опции Радиальный зазор для поднутрения (Undercut radial clearance) установлено нулевое значение:

Новая траектория инструмента также поддерживает параметр SHAFT_CLEARANCE, позволяющий избежать столкновений между хвостовиком инструмента и ссылочной геометрией.

Значение SHAFT_CLEARANCE больше нуля:

Значение SHAFT_CLEARANCE равно нулю:

Это улучшение предоставляет следующие преимущества:
