Масштабирование геометрии
Можно масштабировать геометрию, используя область выделения.
1. Щелкните > >
Деформация (Warp), чтобы открыть вкладку Деформация (Warp).
Деформация (Warp), чтобы открыть вкладку Деформация (Warp).2. Убедитесь, что коллектор Геометрия (Geometry) активен, и выберите тела для перемещения, включая тела, содержащие упрощенные или гомогенизированные решетки, составные поверхности, фасеты или кривые.
3. Чтобы определить направление деформации, щелкните коллектор Направление (Direction) и выберите плоскость или систему координат.
4. Щелкните
Преобразовать (Transform), чтобы отобразить настройки преобразования, область выделения и перетаскиватель.
Преобразовать (Transform), чтобы отобразить настройки преобразования, область выделения и перетаскиватель.5. Чтобы масштабировать геометрию, выполните любое из следующих действий.

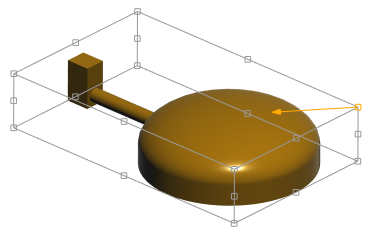

◦ Для выполнения трехмерного масштабирования относительно противоположного угла перетаскивайте любой угол области выделения.
◦ При выполнении трехмерного масштабирования для перетаскивания угла удерживайте нажатыми одновременно клавиши SHIFT и ALT. Такое масштабирование выполняется равномерно относительно центра области выделения.

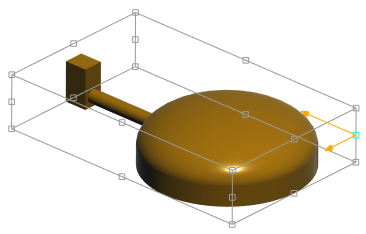

◦ При выполнении двухмерного или трехмерного масштабирования переместите указатель на любую кромку для отображения стрелок и маркера перемещения кромки. При двухмерном масштабировании относительно противоположной кромки перетаскивайте квадратный маркер перемещения кромки.
◦ Для выполнения двухмерного масштабирования щелкните маркер перемещения кромки и перетаскивайте кромку, удерживая нажатыми одновременно клавиши SHIFT и ALT. Такое масштабирование выполняется равномерно относительно центральной оси.
◦ Для выполнения одномерного масштабирования относительно противоположной кромки переместите указатель на кромку для отображения стрелок и перетаскивайте стрелку кромки.
◦ Для выполнения одномерного масштабирования относительно центра щелкните стрелку кромки и, удерживая нажатыми одновременно клавиши SHIFT и ALT, перетаскивайте стрелку кромки.
6. Для более точной настройки выберите маркер перемещения кромки, угловую стрелку или стрелку кромки, чтобы определить тип масштабирования. Щелкните вкладку Опции (Options) и в разделе Масштаб (Scale) укажите следующие параметры.
◦ в полях От (From) и До (To) укажите сущности, выбранные в качестве привязок для масштабирования геометрии.
◦ В поле Масштаб (Scale) введите значение для масштабирования геометрии. (Необязательно) Щелкните значок
, чтобы значения параметров были отображены для правки вне среды деформации.
, чтобы значения параметров были отображены для правки вне среды деформации.◦ В списке По отношению (Toward) выберите Центр (Center) или Противоположный (Opposite) для равномерного масштабирования относительно центра области выделения или в противоположном направлении от выбранного угла, кромки или грани.
7. Выберите другую операцию деформации, чтобы завершить текущую операцию деформации, или щелкните
ОК для завершения работы констр. элемента деформации.
ОК для завершения работы констр. элемента деформации.
