Подразъемы
Как вручную назначить разъем и подразъем
Сведения о подразъемах
Подсборку можно обозначить как разъем, а детали в ней как соответствующие подразъемы. Затем можно проложить провода и кабели к разъему и подразъемам.
Для прокладки проводов и кабелей к разъему необходимо обозначить порты вреза сборки. Для прокладки проводов и кабелей к подразъемам необходимо обозначить порты вреза детали.

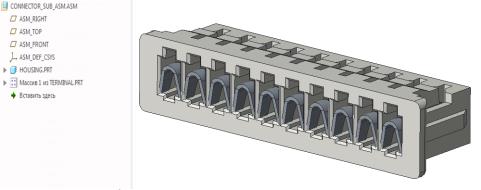

В данном примере разъем (CONNECTOR_SUB_ASM.ASM) не имеет портов вреза сборки, но подразъем (TERMINAL.PRT) имеет порт вреза (система координат).
Разъем и подразъемы можно обозначить вручную или с помощью логических данных.
При использовании логических данных из Creo Schematics сборка разъема соответствует группе, конечная деталь соответствует содержащемуся в группе блоку, а обозначенная система координат соответствует порту на блоке.
Можно использовать
Данные кабельной системы (Cabling Data)
, чтобы автоматически обозначать разъемы с использованием логических данных.
Данные кабельной системы (Cabling Data), чтобы автоматически обозначать разъемы с использованием логических данных.Выберите
Параметры (Parameters), чтобы задать параметры для подразъемов.
Параметры (Parameters), чтобы задать параметры для подразъемов.Назначение разъема и подразъема с использованием логических данных
Также при обозначении родительского разъема можно следующим образом обозначить и назначить подразъем.
1. Щелкните Автоматически обозначить (Auto Designate).
Автоматически обозначить (Auto Designate).2. При наличии нескольких записей вручную выберите сборку для обозначения ее как разъема.
3. При наличии нескольких записей вручную выберите детали для обозначения ее как подразъемов.
