Обозначение разъемов
Компонент сборки должен быть обозначен в качестве разъема, чтобы его можно было использовать в качестве такового. Таким образом компонент получает возможность хранить информацию о порте вреза и контактах для начальных и конечных кабелей.
Если используется логическая привязка из файла схемы, то можно задействовать параметр разъема схемы model_name для автоматического обозначения определенных компонентов в качестве разъемов. После того как деталь обозначена, можно проложить к ней провода или кабели.
Можно также автоматически или вручную обозначать компоненты в качестве разъемов. Можно изменить обозначение разъема, переназначив или изменив его. Можно также отменить обозначение разъема При отмене обозначения разъема следует очистить его от всех остальных данных, присущих разъему.
Используйте команды
"Обозначить" (Designate) и
Отменить обозначение (Undesignate), чтобы заменить всю информацию в параметрах разъема.
"Обозначить" (Designate) и Отменить обозначение (Undesignate), чтобы заменить всю информацию в параметрах разъема.Автоматическое обозначение компонентов как разъемов
Если сборка кабельной системы имеет логическую привязку к файлу схемы или XML-файлу, то компонент сборки может быть автоматически определен как разъем. Автоматическое обозначение компонента в качестве разъема возможно только в том случае, если соответствующий разъем в файле схемы или XML-файле имеет связанный с ним параметр <model_name nnn>. В данном параметре nnn является именем модели трехмерной детали в сборке кабельной системы, которую необходимо представить в качестве разъема.
Если параметр model_name не задан в логической привязке, можно использовать опцию
, чтобы сопоставить компоненты сборки с разъемами их логической привязки.
, чтобы сопоставить компоненты сборки с разъемами их логической привязки.В XML-файле сборка может иметь структуру "группа-блок-порт", а не "группа-порт". Структура "группа-блок-порт" имеет подразъемы с портами внутри родительского разъема с портами.
На следующем рисунке показана сборка со структурой "группа-порт":

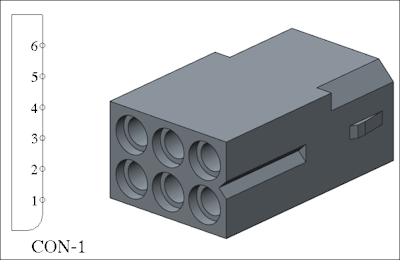

На следующем рисунке показана сборка со структурой "группа-блок-порт", где L1 и L2 — подразъемы, а L3 — родительский разъем:
L1 имеет два порта: Р1 и Р2. L2 имеет два порта: Р3 и Р4. L3 имеет два порта: Р5 и Р6.
Если необходимо переназначить порты или штифты подразъемов родительским разъемам или удалить подразъемы, воспользуйтесь опцией Свернуть подразъемы (Collapse Sub-Connectors)
