Fluxo multifase para um tanque de combustível: Exercício 8 — Analisando resultados
Este exercício descreve como analisar os resultados durante e após a simulação. Para ocultar superfícies CAD (não o domínio de fluido), alterne entre Corpos do Flow Analysis e Corpos CAD no grupo Exibição. Esvazie qualquer exibição de variável selecionando Sem seleção no menu suspenso Legenda. Clique em Painel de plotagem XY para ver a plotagem XY.
*
1. Para exibir/ocultar entidades geométricas selecionadas, clique em Exibir no painel de vista.
2. Para mudar o esquema de cores, clique em Mais em Legenda e selecione entre Blue Red e Blue Purple.
Plotando a fração de volume de combustível no tanque
1. Em Domínios, selecione TANK.
2. Clique em Plotagem XY. Uma nova entidade xyplot1 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.
3. Selecione xyplot1.
4. No painel de propriedades, na aba Modelo, defina Variável como Volume Fraction:fuel:[Component]. A plotagem, conforme mostrado acima, exibe a fração de volume do combustível enchendo o tanque.
Plotando a fração de volume em uma seção
Fração de volume
combustível [-]
1. Na árvore do Flow Analysis, em Resultados, clique em Derived Surfaces.
2. Selecione Section 01.
3. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Tipo — Plano Y
◦ Posição — -2.615 (menos 2.615)
4. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Grade — Não
◦ Borda — Sim
◦ Variável — Volume Fraction:fuel [-] : Component

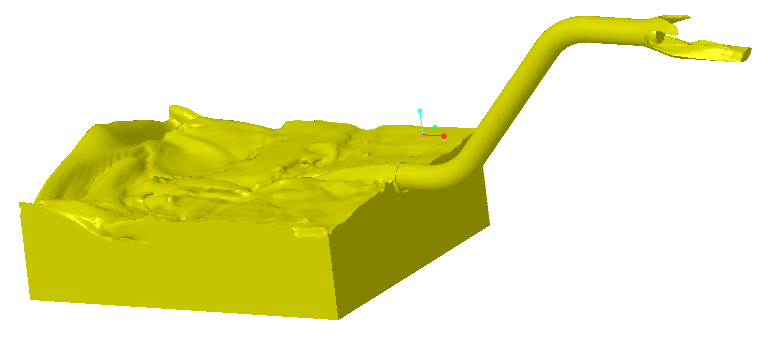

Vendo uma isossuperfície de pontos com fração de volume de combustível acima de 0.5
1. No grupo Pós-processamento, clique em Isossuperfície. Uma nova entidade Isosurface 01 aparece em Superfícies derivadas na árvore de análise de fluxo.
2. Selecione Section 01.
3. No painel de propriedades, na aba Vista, defina valores para as opções conforme listado abaixo:
◦ Grade — Não
◦ Borda — Não
4. Selecione Isosurface 01.
5. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Isosurface Variable — Volume Fraction: fuel [-]: Component
◦ Tipo — Above Value
◦ Valor — 0.5
6. No painel de propriedades, na aba Vista, para Superfície, defina uma cor de sua escolha e defina Borda como Não.
Pós-processamento
