Há três formas de ver contornos em entidades geométricas:

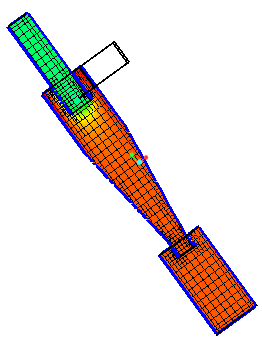

As seções, também conhecidas como seções cruzadas são superfícies planares derivadas que dividem por meio do domínio ou volumes em uma orientação e local que você especificar. Use as seções para revelar elementos ou exibir uma Variável.

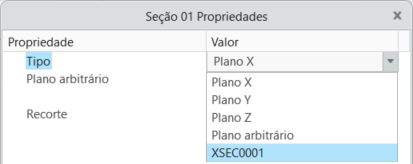

Crie uma seção seguindo os passos a seguir:

Contornos para variáveis em uma seção

Um ponto é um especificado coordenadas X, Y, Z dentro de um modelo, usado para registrar variáveis ou dados de propriedade neste local. A posição de um ponto está associada a uma célula de malha determinada com base em seu local no início de uma simulação. Se a malha se move, o ponto é movido com a célula. Quando um ponto se move com a malha, a nova posição não é graficamente atualizada.

Para criar um ponto de monitoramento:

Há quatro formas diferentes de criar pontos, diferenciadas com relação a como suas posições mudam durante uma simulação transiente. Elas são especificadas em Tipo da seguinte forma:

Pontos de datum criados no ambiente CAD do Creo podem ser usados como referências para criar pontos de monitoramento no CFA. Por exemplo, PNT0, um ponto de datum definido no CAD do Creo, pode servir como referência para um ponto de monitoramento. Se a posição do ponto de datum é modificada, o ponto de monitoramento correspondente no CFA é atualizado automaticamente.

Uma sonda em tempo real exibe o valor da variável exibida em qualquer volume, limite ou interface junto com as coordenadas X, Y e Z no local do ponteiro do mouse. Para usar uma sonda em tempo real, execute os passos a seguir:

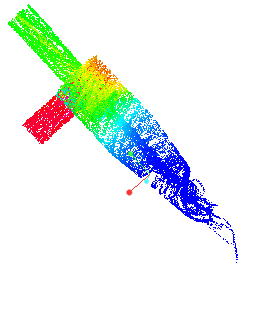

As linhas de fluxo são usadas para rastrear o caminho do fluxo. Elas exibem a direção na qual um elemento de fluido é deslocado em qualquer ponto no tempo. Para criar uma linha de fluxo, conclua os passos a seguir:

A aparência de uma linha de fluxo específica depende dos parâmetros a seguir especificados na aba Propriedades > Modelo:

Linhas de fluxo podem ser habilitadas a partir de um limite ou um volume:

Quando as linhas de fluxo são habilitadas a partir de um volume, a opção Linhas de fluxo dinâmicas no grupo Pós-processamento na faixa de opções do Flow Analysis pode ser ativada para controlar a posição do ponto de referência, movendo o ponto de controle na área de exibição.

Os indicadores podem ser adicionados às linhas de fluxo na aba Vista do painel de propriedades. Há dois tipos de indicadores disponíveis:

O número de indicadores pode ser controlado mudando a Densidade dos indicadores entre Grossa, Normal, Fina e Mais fina.

A animação de linhas de fluxo é ativada quando Tamanho de tempo da animação é aumentado a partir de 0. Duas opções adicionais estão disponíveis na aba Vista do painel de propriedades:

Para exportar a animação de linhas de fluxo como um arquivo .gif, siga os passos listados abaixo depois que a animação de linhas de fluxo for ativada:

Isossuperfícies são superfícies que regiões de envelope menores (Abaixo do valor), igual a (Valor único), maiores (Acima do valor) que um valor escalar especificado de uma Variável selecionada, a variável derivada ou a propriedade. Isossuperfícies também pode envelopar a região entre duas escalares usando um Intervalo de valor.

Para criar uma isossuperfície, siga o procedimento abaixo:

A forma de uma isossuperfície depende da Variável de isossuperfície, Tipo e o Valor definido no painel de propriedades.

Ao colorir qualquer objeto de exibição (volume, limite, linha de fluxo, etc.) usando uma variável, uma barra de legenda é associada à variável para corresponder aos valores variáveis para cada cor individual.

A barra de legenda inclui as opções a seguir:

Os resultados quantitativos da simulação são exibidos usando plotagens XY. Revise os resultados sobre limites, volumes ou pontos de monitoramento, por exemplo, para fluxo de massa, temperatura, etc.

Para criar uma plotagem XY, siga os passos abaixo:

Siga os passos abaixo para selecionar as variáveis a serem usadas como saída nas plotagens:

Para obter detalhes sobre as variáveis de saída, consulte Variáveis de saída de fluxo, Variáveis de saída de turbulência, Variáveis de saída de calor.

As configurações da janela de exibição, como orientação do modelo e entidades de simulação selecionadas na árvore do Flow Analysis, podem ser salvas para uso futuro. Para salvar uma cena:

Para restaurar uma orientação de modelo salva e um status de seleção de entidades de simulação:

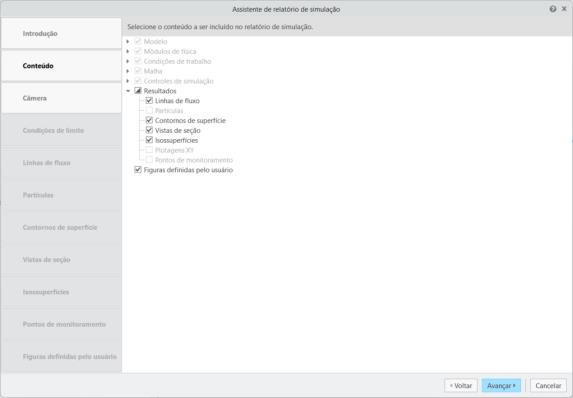

O assistente do relatório de simulação permite que os usuários criem um relatório detalhado resumindo os principais aspectos da simulação atual, incluindo geometria, configuração de malha, condições operacionais, configurações do solver e resultados. O relatório gerado é salvo no formato HTML para facilitar acesso e compartilhamento. Para acessar o assistente do relatório de simulação, navegue para o menu suspenso Projeto e selecione Relatório de simulação. O conteúdo do assistente do relatório de simulação é descrito abaixo:
