Inversor de potência sem transferência de calor: Visão global

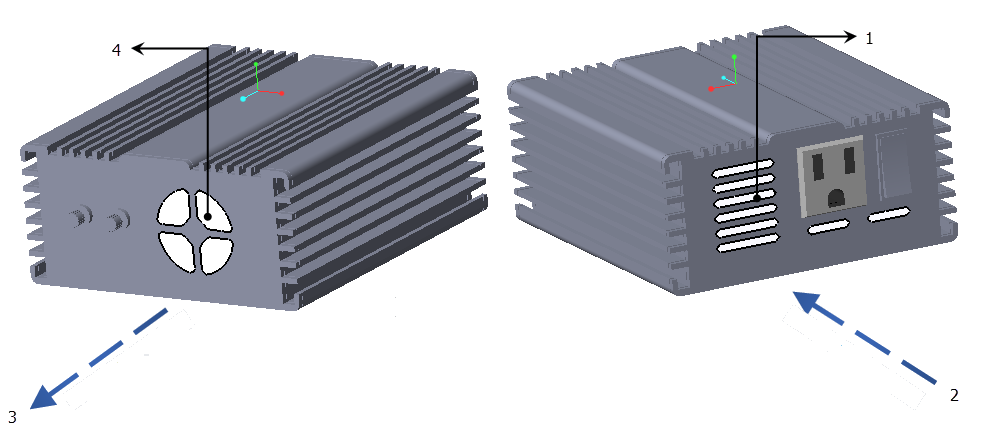

O objetivo desta simulação é estudar o fluxo de ar dentro de um inversor de potência. O ar entra a uma pressão especificada de 101325 Pa e sai a um fluxo volumétrico de 0.001 m3/s. É possível ver a geometria e as condições para a simulação na figura abaixo:

1. Entrada

2. Direção de entrada

3. Direção de saída

4. Saída

Densidade do ar = 1.1614 kg/m3

Viscosidade do ar = 1.846e-05 Pa.s

Os exercícios na simulação de análise de fluxo são:

1. Inversor de potência sem transferência de calor: Exercício 1 — Extraindo o domínio de fluido

2. Inversor de potência sem transferência de calor: Exercício 2 — Preparando a malha

3. Inversor de potência sem transferência de calor: Exercício 3 — Definindo módulos de física

4. Inversor de potência sem transferência de calor: Exercício 4 — Atribuindo condições de limite

5. Inversos de potência sem transferência de calor: Exercício 5 — Criando um ponto de monitoramento

6. Inversor de potência sem transferência de calor: Exercício 6 — Executando a simulação

7. Inversor de potência sem transferência de calor: Exercício 7 — Analisando resultados
