Inversor de potência sem transferência de calor: Exercício 2 — Preparando a malha
1. Na árvore de análise de fluxo, selecione Domínios.
2. No painel de propriedades, na aba Malha, para Geração de malha, digite os valores a seguir:
◦ Tamanho máximo da célula — 0.02
◦ Tamanho mínimo da célula — 0.0007
◦ Tamanho da célula em superfícies — 0.01
Os valores são mantidos como configurações default. É possível mudá-las se necessário.
3. Clique em
Gerar malha para criar a malha para o domínio de fluido. Se a caixa de diálogo Informações é aberta, clique em Sim para converter todas as unidades.

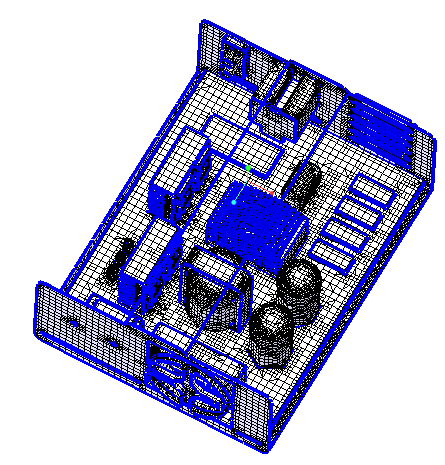

Gerar malha para criar a malha para o domínio de fluido. Se a caixa de diálogo Informações é aberta, clique em Sim para converter todas as unidades.4. Clique em
