Combinação multicomponente usando um bocal: Visão global

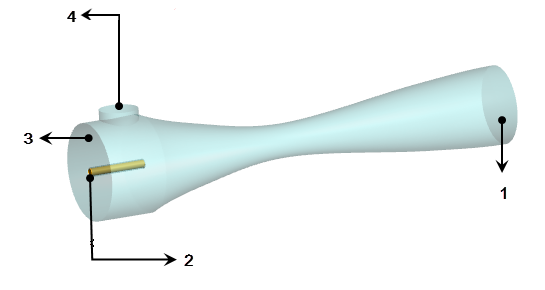

Este tutorial simula o processo de combinação multicomponente no qual um bocal convergente-divergente combina três componentes: metano, ou CH4, água, ou H2O e oxigênio, ou O2. Isso demonstra o efeito da gravidade. É possível ver a geometria e condições para a simulação na figura abaixo:
1. Saída do bocal — Saída de pressão especificada = 101325 Pa
2. Entrada do tubo de combustível — Fluxo volumétrico = 0.003 m3/s
3. Entrada do bocal — Fluxo volumétrico = 0.007 m3/s
4. Entrada lateral do bocal — Fluxo volumétrico = 0.005 m3/s
Propriedades do componente
• Densidade = Lei do gás ideal
• Viscosidade = Teoria cinética
Limite | Concentração de CH4 | Concentração de O2 | Concentração de H2O |
|---|---|---|---|
Entrada do bocal | 0,99 | 0.01 | 0 |
Entrada lateral do bocal | 0 | 0.1 | 0.9 |
Entrada do tubo de combustível | 0,99 | 0.01 | 0 |
Os exercícios na simulação de análise de fluxo são:
