Combinação multicomponente usando um bocal: Exercício 3 — Preparando a malha
A malha é uma grade computacional dentro, fora ou dentro e fora de qualquer geometria fechada definida por uma superfície CAD.
Gerando a malha
1. Na árvore de análise de fluxo, selecione Domínios.
2. No painel de propriedades, na aba Malha, para Tesselagem de superfície, digite os valores a seguir:
◦ Controles de ângulo — 2
3. No painel de propriedades, na aba Modelo, para Geração de malha, digite os valores a seguir:
◦ Tamanho máximo da célula — 0.003
◦ Tamanho mínimo da célula — 0.0001
◦ Tamanho da célula em superfícies — 0.0015
Os valores são mantidos como configurações default. É possível mudá-las se necessário.
4. Clique em
Gerar malha para criar a malha para o domínio de fluido.
Gerar malha para criar a malha para o domínio de fluido.Visualizando a malha
1. Clique em
na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione
Nenhum oculto,
Linha oculta ou
Estrutura de arame para exibir a malha.
na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione Nenhum oculto, Linha oculta ou Estrutura de arame para exibir a malha.2. Desmarque
Corpos CAD.
Corpos CAD.3. Habilitar
Corpos do Flow Analysis.
Corpos do Flow Analysis.4. No painel de funções, clique em
Ativar/Desativar propriedades de vista e selecione as opções a seguir na lista:
Ocultar todas as superfícies,
Ocultar todas as grades e
Ocultar todas as bordas.
Ativar/Desativar propriedades de vista e selecione as opções a seguir na lista: Ocultar todas as superfícies, Ocultar todas as grades e Ocultar todas as bordas.5. Para ver a superfície, malha ou borda para um domínio, na árvore do Flow Analysis, em Domínios, selecione MIXING_NOZZLE_1_FLUID.
6. No painel de vista, clique em
Exibir para exibir o domínio selecionado.

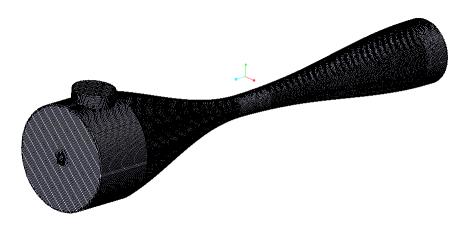

Exibir para exibir o domínio selecionado.7. No painel de propriedades, na aba Vista, defina Grade e Borda como Sim. A malha para o limite MIXING_NOZZLE_1_FLUID aparece na janela de gráfico.
