Inversor de potência com transferência de calor conjugada: Exercício 6 — Analisando resultados
Este exercício descreve como os resultados são analisados durante e após a simulação. Para ocultar superfícies CAD (não o domínio de fluido), alterne entre
Corpos CAD e
Corpos do Flow Analysis. Esvazie qualquer exibição de variável selecionando Sem seleção no menu suspenso Legenda. Clique em
Painel de plotagem XY para ver a plotagem XY.
Corpos CAD e Corpos do Flow Analysis. Esvazie qualquer exibição de variável selecionando Sem seleção no menu suspenso Legenda. Clique em Painel de plotagem XY para ver a plotagem XY. | 1. Para exibir/ocultar entidades geométricas selecionadas, clique em  Exibir no painel de vista.2. Para mudar o esquema de cores, clique em  Mais em Legenda e selecione entre Blue Red e Blue Purple. |

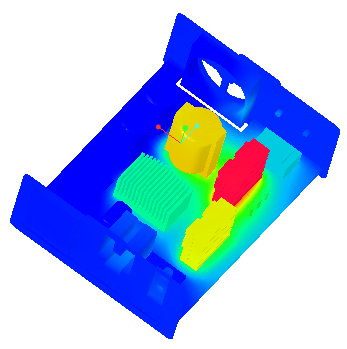

Visualizando os contornos de pressão em um limite
 | Temperatura  K  |
1. Selecione Domínios.
2. Na lista
Ativar/Desativar propriedades de vista, clique em
Ocultar todas as superfícies,
Ocultar todas as grades e
Ocultar todas as bordas.
Ativar/Desativar propriedades de vista, clique em Ocultar todas as superfícies, Ocultar todas as grades e Ocultar todas as bordas.3. Em Domínios, selecione todas as entidades, exceto POWERINVERTER_FLUID e CASING. No painel de vista, clique em Exibir para exibir os domínios selecionados.
Exibir para exibir os domínios selecionados.4. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Manter desenho — Sim
◦ Grade — Não
◦ Borda — Não
◦ Variável — Temperatura: [K] : Calor
◦ Mín. — 300
◦ Máx. — 370
Plotando a temperatura no limite da saída
No eixo X: Iteração
No eixo Y: Temperatura
1. Na árvore do Flow Analysis, clique em > .
2. Selecione BC_00002.
3. Clique em Plotagem XY. Uma nova entidade xyplot1 aparece na árvore de análise de fluxo em >
Plotagem XY. Uma nova entidade xyplot1 aparece na árvore de análise de fluxo em > 4. Clique em xyplot1.
5. No painel de propriedades, na aba Vista, para Superfície, defina Variável como Temperatura.
6. Clique em
Parar e
Executar no grupo Executar, se necessário.
Parar e Executar no grupo Executar, se necessário.
