Exercício 7 de separador de ciclone — Analisando resultados
Este exercício descreve como analisar os resultados durante e após a simulação. Para ocultar superfícies CAD (não o domínio de fluido), alterne entre Corpos CAD e Corpos do Flow Analysis no grupo Exibição. Esvazie qualquer exibição de variável selecionando Sem seleção no menu suspenso Legenda. Clique em Painel de plotagem XY para ver a plotagem XY.
*
1. Para exibir/ocultar entidades geométricas selecionadas, clique em Exibir no painel de vista.
2. Para mudar o esquema de cores, clique em Mais em Legenda e selecione entre Blue Red e Blue Purple.

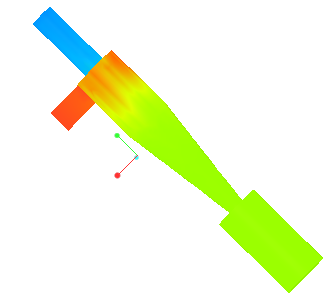

Visualizando os contornos de pressão em um limite
Pressão
Pa
1. Em Condições de limite, em Limites gerais > Default, selecione CYCLONE_4_1_FLUID.
2. No painel de vista, clique em Exibir para exibir os limites selecionados.
3. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Grade — Não
◦ Borda — Não
◦ Variável — Pressão: [Pa] : Fluxo
◦ Mín. — 101320
◦ Máx. — 101350
Visualizando os aprimoramentos no domínio
Magnitude da velocidade
m/s
1. No grupo Pós-processamento, clique em Linhas de fluxo. Em Resultados > Linhas de fluxo, Streamline 01 é selecionado. A caixa de diálogo Propriedades de Streamline 01 é aberta.
2. No painel de propriedades, na aba Modelo, selecione os valores a seguir para a opções listadas:
◦ Espessura da linha — 0.007 m
◦ Tamanho de tempo da animação — 0.0001
3. No painel de propriedades, na aba Vista, em Superfície, selecione os valores a seguir para as opções listadas:
◦ Variável — Magnitude de velocidade: [m/s] : Fluxo
◦ Mín. — 0.0
◦ Máx. — 5.95
4. Na árvore de análise de fluxo, em Limites gerais, selecione BC_00002.
5. No painel de propriedades, na aba Modelo, para Streamline, defina Release Particle como Yes
Visualizando uma isossuperfície de pontos com velocidade abaixo 1 m/s
Magnitude da velocidade
m/s
1. Clique em Flow Analysis > Isossuperfície. Uma nova entidade Isosurface 01 aparece em Superfícies derivadas na árvore de análise de fluxo.
2. Selecione Isosurface 01.
3. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Variável de isossuperfície — Magnitude de velocidade: [m/s] : Fluxo
◦ Tipo — Valor abaixo
◦ Valor — 1.0
4. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Variável — Magnitude de velocidade: [m/s] : Fluxo
◦ Mín. — 0.0
◦ Máx. — 1.0

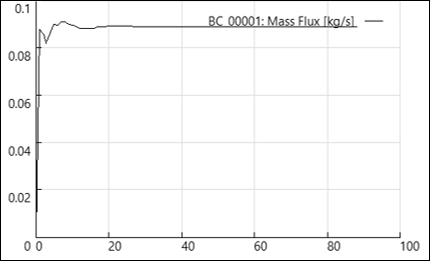

Plotando o fluxo de massa no limite da saída
No eixo X: Iteração
No eixo Y: Fluxo de massa
1. Na árvore de análise de fluxo, em Resultados clique em Limites.
2. Selecione BC_00001.
3. Clique em Plotagem XY. Uma nova entidade xyplot1 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.
4. Selecione xyplot1.
5. No painel de propriedades, na aba Vista, defina Variável — Mass Flux.
6. Clique em Parar e Executar, se necessário.
Plotando a pressão no ponto de monitoramento
1. Na árvore de análise de fluxo, em Resultados, clique em Monitoring Points.
2. Selecione Point01.
3. Clique em Plotagem XY. Uma nova entidade xyplot2 é adicionada à árvore do Flow Analysis em Resultados > Plotagens XY.
4. Selecione xyplot2.
5. No painel de propriedades, na aba Vista, defina Variável — Pressão.
6. Clique em Parar e Executar, se necessário.
Pós-processamento
