Adicionando uma curva de leque
Em alguns aplicativos, você adiciona uma curva de leque quando não deseja modelar a geometria real do leque ou se a geometria for complexa. O Creo Flow Analysispermite que você adicione as curvas de leque como uma condição para uma interface usando o Editor de expressões.
Para adicionar a curva de leque, siga os passos a seguir:

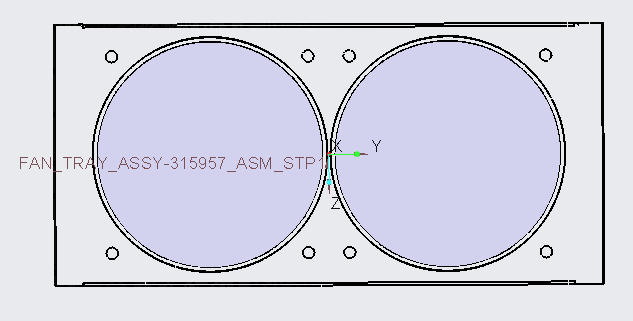

1. Selecione a interface para fornecer a curva de leque.
2. Em
Condições de limite > , selecione as duas interfaces BOSS-EXTRUDE1_1_ e BOSS-EXTRUDE1_2_
Condições de limite > , selecione as duas interfaces BOSS-EXTRUDE1_1_ e BOSS-EXTRUDE1_2_3. No painel Propriedades, aba Modelo, para Fluxo, selecione o modelo.
4. Insira os valores para Direção do fluxo.
5. Adicione os dados de Pressão versus fluxo no formato de tabela e coloque o arquivo na pasta de trabalho.
6. Clique em
Editor de expressões.
Editor de expressões.7. Na caixa Expressões locais, adicione o nome do arquivo da tabela.
8. Para Curva Q-DP insira dp Pa
9. Clique em OK para fechar o Editor de expressões.
 | O arquivo correspondente para a tabela deve estar disponível na pasta de trabalho. Para aprender a adicionar a curva depressão versus fluxo em formato de tabela, consulte Funções. |
