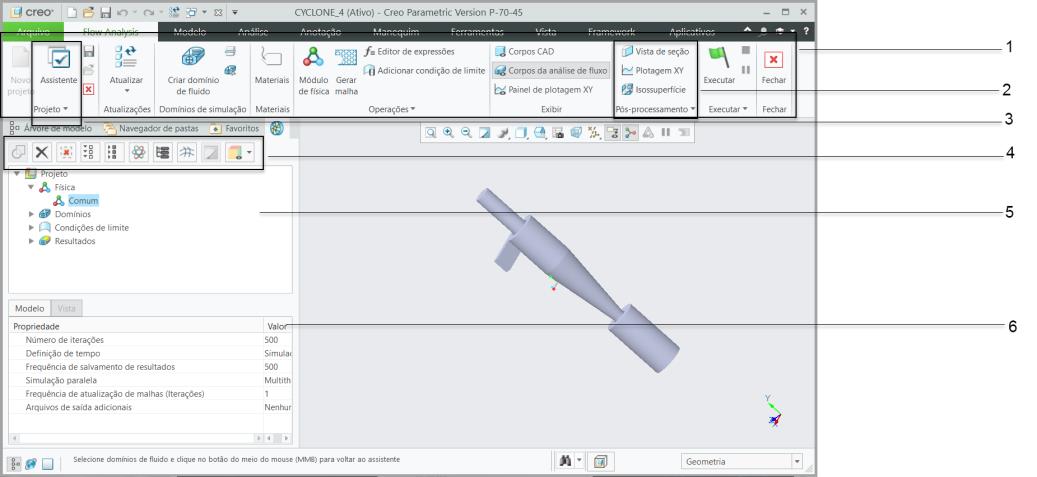

Interface do Creo Flow Analysis
1. Faixa de opções do CFA
2. Grupo
3. Painel de funções
4. Árvore do Flow Analysis
5. Painel de vista
6. Painel de propriedade
7. Painel de plotagem
Aba Flow Analysis
Ao abrir um arquivo de montagem, a aba Flow Analysis aparece. A aba Flow Analysis contém as opções para a análise de fluxo para realizar a simulação. As opções são divididas nos grupos listados abaixo:
Grupo | Descrição do ícone |
|---|---|
Projeto | Criar, salvar, abrir, fechar, importar e exportar projetos |
Atualizações | Atualizar projetos ou domínio de fluido para modificar o domínio fluido quando são feitas mudanças no modelo CAD |
Domínios de simulação | Criar um domínio de fluido para uma geometria CAD, dividi-lo e adicioná-lo como domínio de simulação para realizar cálculos |
Materiais | Abrir a caixa de diálogo Seleção de material |
Operações | Gerar malha, adicionar modelos de física, adicionar condições de limite, ver, abrir o editor de expressões e configurar a modelagem comportamental |
Exibir | Controlar a exibição de corpos CAD, corpos do Flow Analysis (Creo Flow Analysis), painel de plotagem XY (painel residual) e visão global da condição de trabalho |
Visão global da condição de trabalho | A visão global da condição de trabalho exibe as condições de limite de fluxo e calor que são atribuídas aos limites junto com a direção do fluxo. Também exibe qualquer origem de momento linear, origem de massa ou origem de calor atribuída a volumes. |
Pós-processamento | Criar seções, plotagens XY, isossuperfícies, linhas de fluxo, pontos de monitoramento, habilitar sonda em tempo real e ver informações relacionadas a grade e geometria |
Executar | Executar, pausar e parar uma simulação, controlar o ponto inicial da simulação, selecionar simulações estáveis ou transientes e executar múltiplos projetos no modo de lote |
Fechar | Fechar a aba Flow Analysis |
Árvore do Flow Analysis
A árvore do Flow Analysis é organizada acordo com o fluxo de trabalho do Flow Analysis. A árvore do Flow Analysis fornece acesso a entidades geométricas, como superfícies CAD, limites e domínios, em um projeto que é possível gerenciar para a análise. As entidades disponíveis estão listadas a seguir:
• Projeto — Acesse múltiplos projetos de simulação. As opções a seguir estão disponíveis ao clicar com o botão direito em qualquer projeto na árvore do Flow Analysis.
◦ Ativar — Torne o projeto selecionado ativo.
◦ Duplicar — Crie uma cópia do projeto selecionado.
◦ Apagar — Apague o projeto selecionado.
• Física — Lista os módulos de física usados na simulação Ao clicar com o botão direito, a caixa de diálogo "Seleção de modelo físico" é aberta e pode ser usada para adicionar módulos físicos à simulação.
• Domínios — Lista os domínios de fluido no modelo. Ao clicar com o botão direito em uma entidade em "Domínios", as opções a seguir aparecem:
◦ Redefinir — Abre a aba Criação de domínio de fluido na qual você redefine o domínio.
◦ Adicionar condição de limite — Adiciona um limite. Abre a caixa de diálogo Conjuntos de superfícies na qual, em Superfícies incluídas, você seleciona as superfícies para um limite.
◦ Remover — Apaga o domínio.
• Condições de limite — Limites do domínio de fluido em Limites gerais
• Resultados — Entidades criadas após a criação de malha e para pós-processamento
◦ Superfícies derivadas — Lista as seções e isossuperfícies criadas
◦ Plotagens XY — Exibe os resultados quantitativos da simulação
◦ Pontos de monitoramento — Registra dados de variáveis ou de propriedades em um local específico
◦ Linhas de fluxo — Rastreia o caminho do fluxo
◦ Partículas — Rastreia partículas do fluxo ou partículas que se movem com o fluxo
Painel de funções
O painel de funções faz parte da árvore do Flow Analysis, como exibido na figura.
A partir do painel de funções, é possível controlar as entidades e a vista das entidades na árvore do Flow Analysis.
Ícone | Descrição |
|---|---|
 | Conecta dois limites para criar a Mismatched Grid Interface (MGI) |
 | Apaga a entidade geométrica selecionada |
 | Expandir tudo/Juntar tudo. Permite que os usuários exibam/ocultem as entidades na árvore do Flow Analysis |
 | Árvore avançada. Habilita/Desabilita a lista de superfícies CAD na árvore do Flow Analysis |
 | Exibir somente entidades geométricas destacadas. Exibe somente as geometrias de simulação selecionadas ou todas. |
 | Mudar aparência do limite para modelo/vista. Permite que o usuário aponte e selecione entidades CAD ou entidades de simulação. Selecionar entidades de simulação, como limites, interfaces ou volumes, ajudam a atribuir a condição de limite e o pós-processamento. Por exemplo, o usuário pode apontar e selecionar o limite de saída para mudar a condição de limite ou plotar variáveis. Os dois modos são explicados a seguir: • Para exibir entidades CAD, selecione Mudar aparência do limite para modelo/vista. Nesse modo, as entidades CAD são selecionadas ao clicar com o botão esquerdo na geometria. A peça correspondente também é destacada na árvore do Flow Analysis.• Para exibir entidades de simulação, selecione  Mudar aparência do limite para modelo/vista no painel de funções. Nesse modo, as entidades de simulação são selecionadas ao clicar com o botão esquerdo na geometria. O limite, a interface ou o volume correspondente é destacado na árvore do Flow Analysis. |
 | O tipo de seleção permite que o usuário aponte e selecione um volume ou limites/interfaces. Os dois modos são explicados a seguir: • Seleção de volumes de simulação: Selecione o  tipo de seleção para alternar para seleção de volume. Nesse modo, os volumes de simulação são selecionados ao clicar com o botão esquerdo na geometria. O volume correspondente é destacado na árvore do Creo Flow Analysis.• Seleção de limites/interfaces de simulação: Selecione o tipo de seleção para alternar para a seleção de limite. Nesse modo, os limites e interfaces de simulação são selecionados ao clicar com o botão esquerdo na geometria. Os limites/interfaces correspondentes são destacados na árvore do Creo Flow Analysis. |
 | Atualizar variáveis. Reverte o intervalo de variáveis exibido para mínimo e máximo global. |
 | Alterna a vista de agrupamento para entidades geométricas. É possível ver como uma hierarquia com base em volumes ou como categorias independentes com base no tipo. |
 | Ativar/Desativar propriedades de vista. Permite o controle de exibição global de todas as superfícies, grades e bordas. |
 | Selecionar através — Clique com o botão esquerdo para selecionar a geometria mais externa no local do ponteiro do mouse. A ferramenta de seleção muda para a próxima entidade geométrica interna após cliques subsequentes com o botão esquerdo até que ela alcance a geometria mais interna e, em seguida, volta ao início. |
Painel de propriedades
O painel de propriedades contém informações sobre entidades geométricas e módulos físicos. Os parâmetros e condições no painel de propriedades dependem da sua seleção na árvore de análise de fluxo. Este painel contém a aba Modelo e a aba Vista.
• Aba Modelo
◦ Parâmetros relacionados a malha — Aparece quando você clica em Domínios na árvore do Flow Analysis.
◦ Parâmetros relacionados a módulo físico — Condições relacionadas à física sendo estudada. Os parâmetros variam de acordo com a seleção na árvore do Flow Analysis:
▪ Caracteres alfanuméricos, convergência e mais opções aparecem quando você seleciona um módulo em Física.
▪ As condições de limite aparecem quando você seleciona um limite em Limites gerais.
▪ Opções relacionadas a interface e MGI aparecem quando você seleciona a entidade em Condições de limite
▪ As condições de volume aparecem quando você seleciona um domínio de fluido em Domínios.
• Aba Vista — Contém parâmetros para mudar a exibição na janela de exibição.
◦ Superfície — Exibe as variáveis primárias (como pressão, velocidade ou temperatura), propriedades físicas (como densidade, viscosidade) ou variáveis derivadas (como pressão total, magnitude da velocidade, entalpia) quando você seleciona limites, superfícies derivadas, interfaces, superfícies CAD e volumes. As opções disponíveis em Superfície são listadas abaixo:
▪ Manter desenho — Exibe a superfície de limites, superfícies derivadas, interfaces, superfícies CAD e volumes.
▪ Grade — Exibe a grade (malha) em limites, superfícies derivadas, interfaces, superfícies CAD e volumes.
▪ Borda — Exibe a borda em limites, superfícies derivadas, interfaces, superfícies CAD e volumes.
▪ Transparência — Controla a transparência de limites, superfícies derivadas, interfaces, superfícies CAD e/ou volumes.
▪ Número de cores — Especifica o número de cores da legenda.
▪ Exibir valores — Exibe todos os valores da legenda.
▪ Mapa de cores suave — Muda o modo de exibição da barra de cores.
▪ Intervalo local — Define o intervalo do mapa de cores com base nos valores locais da entidade.
▪ Mín. e Máx. — Ajusta os limites da barra de cores para contornos.
◦ Vetor — Exibe vetores em limites, superfícies derivadas, interfaces, superfícies CAD e volumes. As opções disponíveis em Vetor são listadas abaixo:
▪ Cor por função — Selecione uma variável primária, uma propriedade física ou variáveis derivadas para exibição em vetores.
▪ Cor — Selecione uma legenda para associar à variável de exibição.
▪ Tamanho — Controla o tamanho dos vetores. Essas opções também são controladas pela barra deslizante.
▪ Ponta uniforme — Alterne entre tamanho de ponta uniforme e tamanho de ponta dependendo da magnitude do vetor.
▪ Tamanho da ponta — Mude manualmente o tamanho da ponta do vetor dependendo do que for inserido.
▪ Projeção — Projete os vetores na superfície selecionada.
Painel de vista
O painel de vista fica disponível após a seleção de volumes, limites, interfaces e superfícies derivadas na árvore do Creo Flow Analysis ou na janela de gráfico.
As opções a seguir estão disponíveis em Painel de vista, como exibido na tabela abaixo. São as mesmas opções disponíveis na aba Vista do painel de propriedades. Consulte a aba Vista para obter mais informações.
Superfície | Vetores |
|---|---|
 Exibir — Habilita a exibição da entidade geométrica |  Exibir vetor |
 Grade |  Variável |
 Borda |  Transparência |
| Variável |  Cor |
| Transparência |  Cor por função |
 Lado da superfície |  Projeção |
| Cor |  Tamanho |
Ao selecionar limites ou interfaces, a
opção suspensa fica disponível, o que permite que os usuários mudem a condição de limite para o módulo de fluxo.
opção suspensa fica disponível, o que permite que os usuários mudem a condição de limite para o módulo de fluxo.
Ferramenta de seleção de geometria
A Ferramenta de seleção de geometria pode ser usada para inserir a coordenada de um ponto, selecionando entidades geométricas CAD ou de simulação. Ela pode ser acessada clicando no ícone
, no qual uma coordenada é requerida como entrada, por exemplo, o centro rotacional para um volume. Recriar malha por rotação, conforme exibido nas figuras abaixo:
, no qual uma coordenada é requerida como entrada, por exemplo, o centro rotacional para um volume. Recriar malha por rotação, conforme exibido nas figuras abaixo:
As opções a seguir estão disponíveis na Ferramenta de seleção de geometria, conforme exibido na tabela a seguir:
Direcionar ponto na superfície de simulação  | Usa a coordenada do ponto no local do ponteiro na superfície de simulação destacada. |
Corpo  | Usa o local do centroide do corpo CAD selecionado. |
Superfície CAD  | Usa a superfície CAD selecionada. O local do ponto pode ser definido usando duas opções: ponto direto em uma superfície CAD ou centroide de uma superfície CAD. |
Curva  | Usa a curva selecionada. O local do ponto pode ser definido usando quatro opções: ponto direto em uma curva, ponto inicial, intermediário ou final de uma curva. |
Aresta  | Usa a aresta selecionada. O local do ponto pode ser definido usando cinco opções: centro de um círculo, ponto direto em uma aresta, ponto inicial, intermediário ou final de uma aresta. |
Caixas de diálogo do Creo Flow Analysis

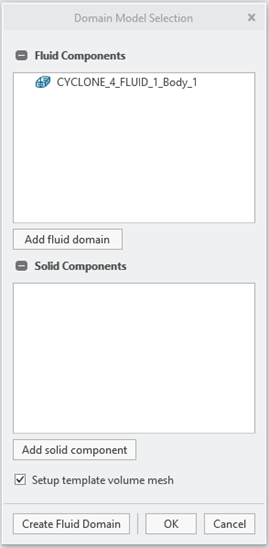

• Seleção de modelo de domínio — Essa caixa de diálogo é usada para selecionar os componentes/domínios de fluido e sólido para a simulação na árvore de modelo.
Para abrir a caixa de diálogo Seleção de modelo de domínio, clique em
Selecionar domínios de simulação.
Selecionar domínios de simulação.Para adicionar o componente fluido:
1. Selecione Adicionar domínio de fluido na caixa de diálogo.
2. Selecione o arquivo de peça .PRT do fluido na árvore de modelo.
3. Clique no botão do meio do mouse para confirmar a seleção. O componente fluido é adicionado em Componentes fluidos.
4. Clique em OK na caixa de diálogo.
O mesmo conjunto de passos é seguido para adicionar domínios de sólido em Componentes sólidos. Para adicionar o componente sólido, clique em Adicionar componente sólido e siga os passos 2, 3 e 4.
• A opção Configurar malha de volume de template é habilitada por default, o que permite que o usuário atribua condições de limite e volume antes de gerar a malha. Se essa opção estiver desabilitada, o usuário poderá atribuir condições de limite ou volume somente depois que a malha for gerada.
• Conjuntos de superfícies — Selecionar superfícies para extração de domínio de fluido e criar um limite adicional em um domínio. Para abrir a caixa de diálogo Conjuntos de superfícies, siga um dos conjuntos de passos abaixo:
1. Clique em
Criar domínio de fluido > .
Criar domínio de fluido > .2. Clique na caixa Faces. A caixa de diálogo Conjuntos de superfícies é aberta.
1. Na árvore do Flow Analysis, em Domínios, selecione um domínio.
2. Clique em
Adicionar condição de limite. A caixa de diálogo Conjuntos de superfícies é aberta.
Adicionar condição de limite. A caixa de diálogo Conjuntos de superfícies é aberta.• Sistema de coordenadas — Selecione um sistema de coordenadas personalizado para dividir domínios. Para abrir a caixa de diálogo Sistema de coordenadas, execute os passos abaixo:
a. Na árvore de modelo, selecione um domínio.
b. Clique em
Dividir domínio. A aba Ferramenta de divisão é aberta.
Dividir domínio. A aba Ferramenta de divisão é aberta.c. Na lista de Tipo de divisão, selecione Cilindro.
d. Na lista de Sistema de coordenadas, selecione Personalizado. A caixa de diálogo Sistema de coordenadas é aberta. O sistema de coordenadas personalizado é definido.
• Informações da grade — Ver informações sobre a geometria e a grade. Para abrir a caixa de diálogo Informações da grade, clique em >
Informações da grade.
Informações da grade.• Seleção de material — Atribuir materiais para os domínios de fluido e sólido. Em Valor, há uma lista de fluidos e sólidos e é possível adicionar novos materiais. Em seguida, você pode atribuir os materiais aos volumes listados em Domínios de fluido e Domínios de sólido. Para abrir a caixa de diálogo Seleção de material, clique em
Materiais. As opções disponíveis na caixa de diálogo são listadas abaixo:
Materiais. As opções disponíveis na caixa de diálogo são listadas abaixo:◦ Mover para fluido/sólido — Define os domínios como sólido ou fluido e move-os entre as duas categorias.
◦ Definir material — Define múltiplos domínios com o mesmo material. Siga os passos listados abaixo:
1. Selecione múltiplos domínios.
2. Clique com o botão direito e selecione Definir material.
◦ Forçar atualização — Aplica uma atualização de propriedades do material para todos os domínios de simulação.
• Seleção de modelo físico — Atribuir módulos físicos (link) para a simulação. Para abrir a caixa de diálogo Seleção de modelo físico, clique em
Módulo de física.
Módulo de física.• Editor de expressões — Adicionar expressões e tabelas para variáveis selecionadas. É possível usar o Editor de expressões para qualquer campo de entrada e criar variáveis derivadas para saída e controle da janela de visualização. Para abrir a caixa de diálogo Editor de expressões, clique em
Editor de expressões.
Editor de expressões.Painel de plotagem
O painel de plotagem exibe plotagens XY de variáveis para a entidade geométrica selecionada.
Para abrir o painel de plotagem, execute os passos abaixo:
1. Na árvore de análise de fluxo, em Resultados clique em Limites.
2. Selecione um limite.
3. Clique em
Plotagem XY. Uma nova entidade xyplot1 é adicionada a árvore de análise de fluxo em > > .
Plotagem XY. Uma nova entidade xyplot1 é adicionada a árvore de análise de fluxo em > > .4. Selecione xyplot1.
5. No painel de propriedades, defina a Variável.
| | Ative a variável de saída antes de executar a simulação. |
