Definir redes elétricas
As redes elétricas são conjuntos de peças condutoras que transportam o mesmo potencial elétrico. O CCX inicialmente combina todos os componentes condutores adjacentes em redes comuns.
Quando as redes inicialmente detectadas consistem de múltiplas peças, essas redes recebem um nome default, por exemplo Neti*, e são listadas em Sem potencial. Se uma rede inicialmente detectada consiste em uma única peça, ela recebe o nome da peça correspondente.

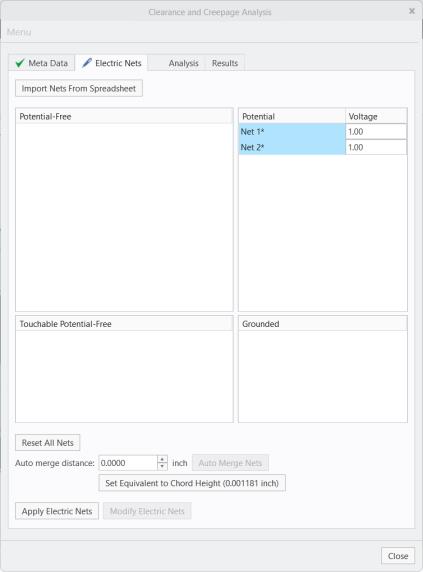

Um dos tipos de rede a seguir deve ser atribuído a cada rede:
|
Tipo de rede
|
Descrição
|
|---|---|
|
Potencial
|
A rede recebe um potencial elétrico. Essa rede pode funcionar como origem ou destino de um caminho de faísca ou isolação. Ele também pode ser atribuído um valor de voltagem, que é possível usar como uma tabela padrão para os parâmetros de análise. Se os parâmetros personalizados são usados, o valor de voltagem pode ser ignorado.
|
|
Aterrado
|
A rede está explicitamente aterrada e pode funcionar como alvo de uma análise. Esse tipo de rede automaticamente recebe um valor de voltagem igual a 0.
|
|
Sem potencial
|
A rede não recebe potencial elétrico nem está aterrada, por exemplo, parafusos. Uma rede assim pode funcionar como origem intermediária e encurtar um caminho. Redes nessa lista não serão exibidas como origem ou alvo na análise.
|
|
Sem potencial, é possível tocar
|
A rede não tem potencial, por isso funciona como origem intermediária. No entanto, é possível tocar a rede, tornando-a temporariamente aterrada e, portanto, para um possível alvo de um caminho de distância de isolação e faísca. É obrigatório que essa rede satisfaça a distância mínima de redes sem carga potencial, mas ela também deve ser considerada como origem intermediária para encurtar caminhos entre outras redes.
|
Você pode executar as seguintes operações na rede selecionada:
• Renomear — Para renomear uma rede, clique com o botão direito na rede e selecione Renomear.
• Exibir conteúdo — Para ver a lista de peças de uma rede, clique com o botão direito na rede e selecione Exibir conteúdo.
• Dar zoom na rede — Para ver a rede de perto, clique com o botão direito na rede e clique em Dar zoom na rede.
Como definir os tipos de rede
• Na aba Redes elétricas, em Sem potencial, clique com o botão direito em uma rede e selecione Definir potencial. A rede é movida para a lista Potencial e é possível definir o valor para a voltagem.
• Em Sem potencial, clique com o botão direito na rede e clique em Definir aterrado. A rede é movida para a lista Aterrado e automaticamente atribuído voltagem 0.
 |
É possível selecionar redes na janela de gráfico, selecionando uma superfície que pertence à rede desejada. O CCX detecta automaticamente a rede correspondente da superfície selecionada. Se as superfícies não pertencem a uma rede, tais como superfícies isoladas, as opções de configurar o potencial não estão disponíveis no menu de atalho.
Para exibir uma lista de componentes de uma rede, clique com o botão direito na rede e selecione Exibir conteúdo.
|
A tabela a seguir resume as propriedades dos tipos de rede:
|
Propriedade
|
Potencial
|
Aterrado
|
Sem potencial, é possível tocar
|
Sem potencial
|
|---|---|---|---|---|
|
Selecionável como origem
|
 |
|||
|
Aparece na lista de alvo de uma origem
|
|
|
|
|
|
Pode funcionar como origem intermediária para encurtar um caminho entre outras redes
|
|
|
É necessário especificar pelo menos duas redes do tipo Potencial ou uma rede do tipo Potencial e outra como Aterrado, para que exista um par de origem-alvo.
Os parâmetros individuais são limpos da memória permanentemente após a combinação das redes. Portanto, é necessário atribuir o nome e o tipo da peça após combinar manualmente as redes.
Como combinar redes individuais em uma rede comum
Em alguns casos, é possível combinar as redes de menor importância relativa em uma rede comum. Este é o caso quando redes de menor importância relativa têm o mesmo potencial elétrico, embora não há nenhuma conexão condutora entre elas no modelo. É possível combinar as redes manualmente ou automaticamente usando um limite de distância.
Combinando as redes manualmente
Para combinar as redes manualmente, selecione as redes da lista de rede, clique com o botão direito e selecione Combinar redes selecionadas. A cor do texto da rede combinada muda para azul. Só é possível combinar redes do mesmo tipo.
Para separar as redes combinadas selecionadas, clique com o botão direito na rede combinada e selecione Reverter redes selecionadas.
Combinação automática de redes

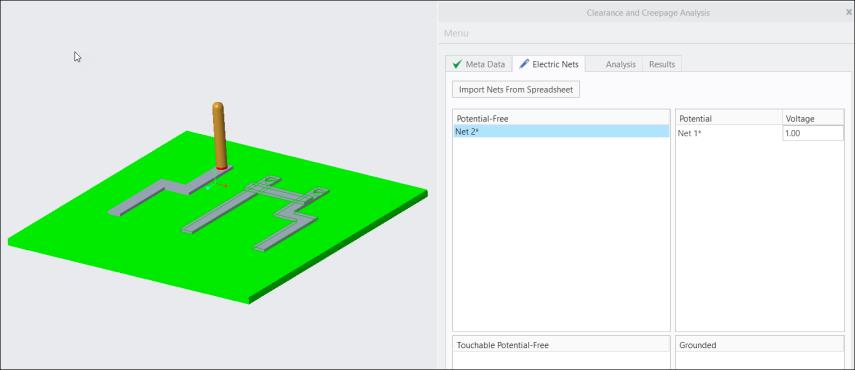

A inicialização automática das redes combina as peças condutoras que são diretamente adjacentes. Em alguns casos, um limite pode ser necessário. Esse requisito pode ocorrer quando os componentes são modelados com uma lacuna leve. Consulte o exemplo a seguir:
Para combinar automaticamente as redes dentro de uma proximidade certa, especifique um limite de proximidade na caixa Combinar distância automaticamente e clique em Combinar redes automaticamente. Clique em Definir equivalente à altura da corda para adicionar Altura da corda como valor de Distância de combinação automática.
Importando redes de uma planilha da Microsoft
Use a opção Importar redes da planilha para importar automaticamente as redes de uma planilha (.xlsx). A planilha contém os valores de distância de faísca, de isolação e de curto-circuito para cada par de redes n em uma tabela n x n.
É possível usar esta opção em vez de inserir manualmente os valores de distância de faísca, de isolação e de curto-circuito.
Renomeie as peças de modo a incluir o sublinhado "_" e o nome de rede correspondente da planilha. Esta operação ajuda a mapear a rede para a peça do modelo na planilha.

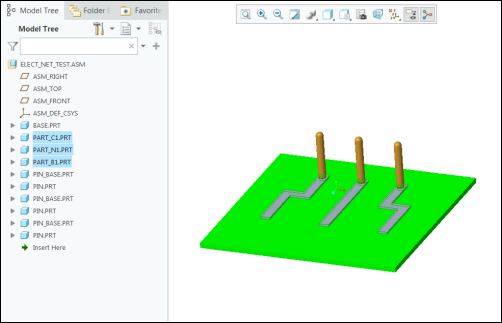

Neste exemplo, as peças são renomeadas para corresponder às redes na planilha:
• PART_B1 corresponde à rede B1.
• PART_C1 corresponde à rede C1.
• PART_N1 corresponde à rede N1.
Os nomes de rede C1, N1 e B1 que são especificados na planilha existem em uma das peças do modelo. Quando os valores de rede são importados, as redes correspondentes são geradas e todas as peças pertencentes à rede são atribuídas à respectiva rede.
Neste caso, para Part_C1.prt, todas as peças correspondentes são atribuídas à rede C1. Como essas peças são condutoras, elas são automaticamente adicionadas às respectivas redes.
Clique com o botão direito em uma rede e clique em Exibir conteúdo para ver todas as peças condutoras associadas a esta rede.
Execute os passos a seguir para importar diretamente os parâmetros de rede de uma planilha:
1. Clique em Importar redes da planilha. A caixa de diálogo Abrir é aberta e ela contém uma lista de planilhas (arquivos .xlsx).
2. Clique duas vezes para selecionar a planilha que deseja importar.
3. Selecione o arquivo do .xlsx que você deseja importar. Os nomes das redes são extraídos da planilha e automaticamente atribuídos aos respectivos componentes no modelo.
| | As redes que são definidas na planilha recebem automaticamente a atribuição de tipo Potencial. |
4. É possível editar os valores de voltagem para as redes.
5. Clique em Aplicar redes elétricas.
6. Na aba Análise, clique em
.
.Os valores de distância de faísca, de isolação e de curto-circuito das redes são importados da planilha para a definição de rede CCX. Os valores são aplicados a todos os pares de redes correspondentes.
Duas ou mais peças condutoras conectadas por outra peça condutora (em ponte) causam curto-circuito e conflito. A figura a seguir mostra um exemplo de curto-circuito:
As redes contendo conflito são exibidas na lista Sem potencial. Selecione uma rede que tenha conflito, clique com o botão direito e clique em Exibir conteúdo para ver as peças.
