Definir parâmetros de análise
É possível definir os parâmetros de análise e iniciar o cálculo automático de distância de isolação e faísca na aba Análise da caixa de diálogo Análise de distância de isolação e faísca.
As distâncias que abrangem entre os pares de rede e a distância de curto-circuito devem estar disponíveis para que o mecanismo de computação aplique para a distância de faísca. Os padrões da indústria normalmente definem esses valores com base em fatores como a diferença de voltagem e a classe de isolamento usada. Existem padrões diferentes para diferentes ambientes ou regiões. Uma montagem elétrica pode precisar ser testada contra vários parâmetros de análise diferentes. É possível gerenciar várias análises em uma única sessão ao definir configurações diferentes.
Uma configuração se refere a um conjunto de parâmetros de análise específico que é a distância de faísca, distância de isolação e distância de curto-circuito entre cada par de rede.
Como adicionar uma nova configuração de análise
1. Clique com o botão direito na caixa Configuração e selecione Adicionar configuração.
2. Clique com o botão direito em Nova configuração e selecione Renomear configuração. A caixa Escolher novo nome para a configuração aparece.
 |
• É possível especificar o nome de regulamentação como IEC 60664 ou UL 60950-1 como o nome da configuração.
• Para cada nova configuração, você receberá um novo conjunto de parâmetros, enquanto os resultados das configurações analisadas anteriormente permanecem na sessão.
|
3. Digite o nome da configuração e clique em
.
.4. Especifique os parâmetros de análise para a configuração.
5. Na caixa Tolerância de violação, digite ou selecione um valor.
Especificando parâmetros de análise para uma configuração
É possível usar valores personalizados ou tabelas padrão para especificar os parâmetros de análise para uma configuração.
Usando valores personalizados
1. Selecione Valores personalizados para especificar os valores de distância e os parâmetros de distância de curto-circuito para cada par de rede.
2. Clique em Selecionar origem e selecione uma rede do tipo Potencial na janela de gráfico. Todos as redes alvo do tipo Potencial e Aterrado estão listadas na caixa de diálogo.
3. Adicione valores de distância para distância de isolação, distância de faísca e distância de curto-circuito para cada rede alvo.
É possível atribuir os valores de distância de um par de rede para outros pares de rede.
◦ Para atribuir o valor a redes alvo da origem atualmente selecionada, clique com o botão direito e selecione Definir valores para origem atual.
◦ Para atribuir o valor a redes alvo de todas as origens, clique com o botão direito e selecione Definir valores para todas as origens.
Os parâmetros de distância entre os pares de rede são armazenados internamente em uma matriz simétrica. Se A rede e rede B são duas origens, os valores especificados para a rede alvo B quando a rede A é selecionada como origem automaticamente aparecem na entrada para rede alvo A quando a rede B é selecionada como origem.
| | • Quando distâncias de violação são especificadas os valores exatos de CTI para isolantes e os valores de voltagem para redes não precisam ser especificados ao usar parâmetros personalizados. Para os valores de CTI, a diferença importante é entre as peças condutoras, nas quais o valor é 0 e as peças isolantes, nas quais o valor é maior que 0. • Os valores para a distância de isolação e faísca podem ser reduzidos após uma análise ser realizada sem repetir a computação. As listas de caminho e indicadores de violação respectivas são atualizadas de acordo com a distância reduzida. |
Usando as tabelas padrão
Em vez de especificar as distâncias de violação para cada par de rede em uma configuração, é possível predefinir e aplicar tabelas padrão, que contêm os padrões da indústria requeridos. Uma tabela padrão define regras sobre a distância mínima para distância de isolação e faísca dependendo da diferença de voltagem e o valor de CTI. Em combinação com o valor de CTI e os valores de voltagem definidos para cada rede efetiva, o CCX determina automaticamente o valor de distância correspondente para cada par de rede da tabela padrão selecionada. É possível criar uma tabela padrão usando o Excel e salvá-la como um arquivo .csv.

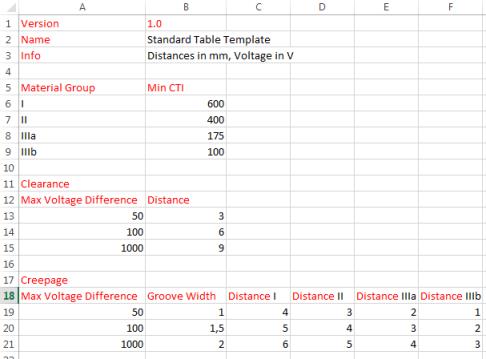

A imagem a seguir mostra um exemplo de uma tabela padrão:
Version | Exibe a versão do formato do template de tabela padrão. Não mude o número da versão. A tabela padrão falha ao carregar se você mudar o número de versão. |
Name | Exibe o nome da tabela padrão. É possível editar o nome da tabela. |
Unit | Exibe as unidades. As unidades são mm ou polegada. |
Material Group | Exibe informações sobre os grupos de material. É possível definir qualquer quantidade de grupos de material. Especifique cada grupo em uma única linha com o nome do grupo e um valor de CTI mínimo. O intervalo de CTI de grupo de material é definido pelo seu valor mínimo e o valor mínimo do grupo de material mencionado na tabela anterior. Na imagem, o grupo de material I inclui o todos os valores de CTI maiores que ou iguais a 600, o grupo de material II todos os valores de 400 a 599 e assim por diante. É necessário especificar os grupos na ordem descendente dos valores de CTI. Uma linha vazia deve existir entre o último grupo de material e o próximo parâmetro Clearance. |
Clearance | É possível definir qualquer número de regras de distância de isolação. Cada regra deve ser especificada em uma única linha especificando a diferença máxima de voltagem na coluna A e a distância de isolação na coluna B. O intervalo de voltagem de regra é definido pelo valor atual e o valor da regra anterior. No exemplo, redes com a diferença de voltagem entre 1 e 50 devem preencher uma distância de isolação de 3 mm, redes com uma diferença de voltagem entre 51 e 100 devem preencher uma distância de mm 6 e assim por diante. É importante que as regras sejam especificadas em ordem ascendente e que haja uma linha vazia entre a última regra e o próximo parâmetro Creepage. |
Creepage | É possível definir qualquer número de regras de distância de faísca. Especifica cada regra em uma única linha com a diferença máxima de voltagem na coluna A, a distância de curto-circuito em mm ou polegada na coluna B e uma distância de faísca para cada grupo de material nas próximas colunas. Os intervalos de voltagem das regras de distância de faísca não necessariamente correspondem aos intervalos de voltagem das regras de folga. No entanto, o nome do grupo de material no cabeçalho da coluna respectiva deve corresponder ao nome definido no grupo de material e deve ter a palavra Distância como prefixo. Se você estiver usando padrões internacionais como uma referência, não deve modificar as colunas. |
Como carregar uma tabela padrão
1. Clique em > . A caixa de diálogo Abrir é aberta.
2. Selecione o arquivo .csv da tabela padrão e clique em Abrir.
| | A tabela padrão não funciona até que a voltagem esteja definida corretamente na aba Redes elétricas. |
3. Clique em
para exibir o conteúdo do arquivo de tabela padrão.
para exibir o conteúdo do arquivo de tabela padrão.4. Clique em Fechar para fechar a caixa de diálogo Tabela padrão.
5. Clique em Selecionar origem e selecione uma origem da janela de gráfico. Redes alvo estão listadas na caixa Origem. Os valores de distância entre os pares de rede são automaticamente determinados da tabela padrão e preenchidos na caixa de diálogo Análise de distância de isolação e faísca.
É possível editar manualmente os valores de distância individuais nas caixas Distância de isolação e Distância de faísca correspondentes. Se um valor for modificado, a cor da caixa muda para azul.
Somente a distância de isolação e as distâncias de curto-circuito são exibidas com precisão. A distância de violação para a distância de faísca depende da classe de isolamento na qual o caminho da distância de faísca passa. Este caminho não é conhecido a menos que o cálculo do caminho seja realizado. Portanto, a distância máxima de violação é mostrada nas tabelas. Essa é a distância que corresponde com a pior classe de isolamento encontrada na tabela. Os valores exatos da distância de faísca são determinados após a computação de cada caminho individual da distância de faísca.
Importando parâmetros de uma planilha
É possível importar diretamente os valores de distância de faísca, de isolação e de curto-circuito entre os pares de redes a partir de uma planilha da Microsoft da seguinte forma:
1. Renomeie as peças de modo a incluir o sublinhado _ e o nome de rede correspondente da planilha. Essa operação é essencial para atribuir corretamente os valores de rede da planilha ao componente de modelo.
2. Na aba Redes elétricas, clique em Importar redes da planilha.
A caixa de diálogo Abrir é aberta e ela contém uma lista de planilhas (arquivos .xlsx).
3. Clique duas vezes para selecionar a planilha que deseja importar.
4. Clique em Aplicar redes elétricas.
5. Na aba Análise, clique em
e selecione a planilha na caixa de diálogo Abrir. Os valores de distância de faísca, de isolação e de curto-circuito são importados na configuração atual.
e selecione a planilha na caixa de diálogo Abrir. Os valores de distância de faísca, de isolação e de curto-circuito são importados na configuração atual.Para cada par de redes válido, os valores correspondentes das distâncias de faísca, de isolação e de curto-circuito são automaticamente importados da planilha.
Tolerância de violação
A análise de distância de isolação e faísca retorna todos os caminhos com distância menor que a distância de violação especificada. Este é o caso seja um parâmetro personalizado ou o valor que é obtido automaticamente de uma tabela padrão.
Se você deseja ver caminhos que estão ligeiramente acima da distância de violação, é possível definir um valor mínimo global para tolerância de violação na caixa Tolerância de violação default. O limite global para tolerância de violação é adicionado à cada distância de violação na análise e o seguinte é exibido:
• Todos os caminhos que violam o valor de distância para cada par de rede.
• Os caminhos com distância menor que a soma da distância especificada e da tolerância de violação. Esses são indicados como violações menores na aba Resultados.
Distância máxima de busca para o caminho mais curto
A distância máxima de busca para o caminho mais curto pode ser definida para receber o caminho mais curto para um par de redes.
Em uma computação regular, a análise computa todos os caminhos que se encontram dentro da distância de violação especificada mais a tolerância. Essa computação é bastante eficiente, pois a propagação do campo de distância tem um critério estrito para terminação.
Algumas vezes, a lista de resultados de alguns pares de redes estará vazia após a computação porque não existe nenhum caminho possível entre eles que esteja dentro da distância de violação mais a tolerância. Esse resultado significa que o par de redes é seguro. No entanto, pode ser que você deseje saber, pelo menos, qual é o caminho mais curto possível entre o par de redes. Nesses casos, é possível definir um valor para Distância máxima de busca para o caminho mais curto de modo que, se nenhum caminho for encontrado para um par de redes após a computação regular, será acionada uma computação avançada para determinar, pelo menos, o caminho mais curto.
