Idealmente, o vetor normal da superfície em cada destino de datum É quase paralelo ao normal do plano de datum relacionado. À medida que esse ângulo se aproxima de 90 graus, o plano de datum torna-se instável e tem fraca repetibilidade. O valor TGT_NormAngle (definido nas opções do aplicativo de sistema) especifica o ângulo máximo permitido entre o vetor normal da superfície nos pontos de alvo e o vetor normal do plano de referência. Essa mensagem é exibida quando o ângulo excede esse valor.

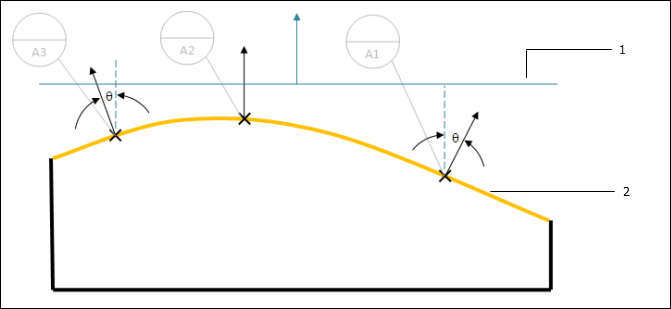

O exemplo ilustrado abaixo mostra a peça com três pontos de alvo de datum e vetor normal da superfície em cada ponto. O plano azul representa o plano de datum que é estabelecido pelos pontos de alvo de datum.

Para resolver esse problema, você deve modificar os alvos no modelo de design de modo que as normais de superfície nos alvos sejam mais paralelas ao vetor normal do plano de datum.
