O elemento de datum primário pode ser muito pequeno para o modelo de design
Em geral, o elemento de datum primário deve ser bastante grande com relação ao tamanho do modelo de peça ou montagem. Quando referenciado no Quadro de referência de datum predominante, o elemento de datum primário restringe o local e a orientação da peça. Se o elemento de datum não for grande o suficiente, a restrição na orientação da peça poderá não ser suficientemente estável ou repetível.
Para cada GDL de orientação da peça que é restringida pelo elemento da datum primário, o GD&T Advisor usa o seguinte procedimento para determinar se o elemento de datum primário do quadro de referência de datum predominante é apropriado para a peça:
1. Encontre um plano cujo normal seja paralelo ao eixo de rotação do GDL restrito.
2. Encontre: Max_Proj_Part_Dim (a dimensão máxima da projeção da caixa delimitadora da peça nesse plano).
3. Encontre: Char_Len (a dimensão aplicável do elemento de datum que está relacionado ao GDL restrito).
4. Calcule: DimRatio = Max_Proj_Part_Dim/Char_Len.
5. Mostrar a mensagem se (DimRatio > PRT_PrimDFSize), em que PRT_PrimDFSize é definido nas opções do aplicativo.
Se você vir essa mensagem do Advisor, deverá considerar configurar um elemento de datum primário diferente.
Exemplo

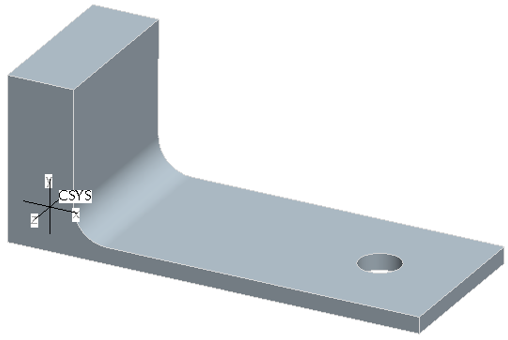

Considere o exemplo exibido na figura abaixo:
1. Caixa delimitadora (250 x 100 x 90)
A tabela a seguir exibe alguns possíveis candidatos para o elemento de datum primário para esta peça e o status para esse teste, assumindo que PRT_PrimDFSize está definido para 5,0 nas opções do aplicativo.
Exemplo | Teste de avaliação | Status de teste |
|---|---|---|
 | Char_Len para o DF primário: Char_Len(RX) = 90 Char_Len(RZ)=40 Razão: DimRatio (RX) = 90/90 = 1,0 DimRatio(RZ)=250/40=6,25 | Motivo da falha: DimRatio(RZ)>PRT_PrimDFSize |
 | Char_Len para o DF primário: Char_Len(RX)=25 Char_Len(RZ)=25 Razão: DimRatio (RX) = 90/25 = 3,2 DimRatio (RZ) = 250/25 = 10,0 | Motivo da falha: DimRatio(RZ)>PRT_PrimDFSize |
 | Char_Len para o DF primário: Char_Len(RX) = 90 Char_Len(RZ)=250 Razão: DimRatio (RX) = 90/90 = 1,0 DimRatio (RZ) = 250/250 = 1,0 | Motivo de êxito: DimRatio(RX)<PRT_PrimDFSize E DimRatio(RZ)<PRT_PrimDFSize |
Nesse caso, a superfície planar inferior da peça provavelmente seria a melhor escolha como o elemento de datum primário.
