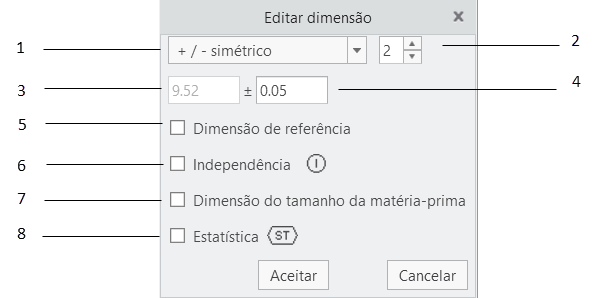

Editar dimensão (ASME)
1. Modo de tolerância — Selecione um dos modos detolerância a seguir:
◦ +/‒ Simétrico
◦ Mais/menos
◦ Limites
◦ Nominal
◦ Máximo
◦ Mínimo
Ao selecionar Máximo ou Mínimo, uma notação MÁX ou MÍN, respectivamente, é anexada ao texto da dimensão. Essas opções estão disponíveis somente para dimensões específicas para as quais outros elementos do design determinam o outro limite não especificado (consulte ASME Y14.5-2009, par.2.5 ou ASME Y14.5-2018, par. 5.5).
2. Configuração de precisão — Defina a precisão desejada (número de casas decimais) para a Dimensão.
3. Valor da dimensão nominal — Este é o valor nominal da dimensão. Não pode ser modificado neste diálogo.
4. O valor da tolerância — Especifique o(s) valor(es) de tolerância desejado(s). Algumas condições deverão ser consideradas se o modo de tolerância for definido como 'Limites':
◦ Por default, o valor nominal de uma dimensão no Creo é considerado igual ao valor médio dos limites superior e inferior (pressupondo que a configuração "maintain_limit_tol_nominal" do Creo está definida como "no", que é a configuração default).
◦ Se a dimensão selecionada for uma dimensão guia AE e se os limites forem modificados de modo que o valor médio mude, o modelo CAD precisará de regeneração.
◦ Se a dimensão selecionada for uma dimensão guiada AE, os valores de limite serão desabilitados porque o valor nominal das dimensões guiadas não pode ser modificado independentemente.
5. Dimensão de referência — Quando selecionada, a dimensão é contida entre parênteses para indicar que é uma dimensão de referência. Essa opção está disponível somente para modelos de montagem. As dimensões de referência geralmente são requeridas nos modelos de montagem em que a dimensão é a tolerância no modelo da peça, mas deve ser exibida na montagem.
6. Independência — Quando selecionada, Ⓘ é aplicado à dimensão do tamanho, indicando que a Regra #1 não se aplica (isto é, a forma ideal não é necessária no MMC).
7. Dimensão de tamanho do material — Selecione esta opção para uma dimensão que representa um tamanho comercial de material (por exemplo, diâmetro de material em barra). As tolerâncias não são requeridas (mas são permitidas) para dimensões de tamanho do material (consulte ASME Y14.5-2009, par.1.4a ou ASME Y14.5-2018, par. 4.1a). Tenha em mente que a Regra #1 não se aplica às dimensões do tamanho do material. No entanto, se nenhuma tolerância de forma for especificada explicitamente, o padrão aplicável da indústria ou do governo normalmente prescreverá os limites de uniformização, circularidade e outras características geométricas. Consulte ASME Y14.5-2009, par.2.7.2 ou ASME Y14.5-2018, par. 5.8.2 para obter mais informações.
8. Tolerância estatística — Ao marcar essa caixa de seleção, o símbolo de tolerância estatística,
, será adicionado à anotação da dimensão. Observe que a tolerância estatística não foi bem definida no padrão Y14.5 e não é comumente usada.
, será adicionado à anotação da dimensão. Observe que a tolerância estatística não foi bem definida no padrão Y14.5 e não é comumente usada.As dimensões no GD&T Advisor estão associadas a uma dimensão no modelo CAD. Ao modificar as propriedades de uma dimensão em Editar dimensão, as propriedades da dimensão correspondente serão atualizadas de acordo. Ao especificar um valor de tolerância, é importante considerar a função do elemento. O valor de tolerância é geralmente determinado usando um dos métodos a seguir:
• Uma análise de tolerância
• Uma diretriz de design corporativo
• Uma tolerância geral (usualmente aplicada para elementos não críticos)
Os valores de tolerância especificados poderão ter um impacto significativo no custo da peça. Em geral, você deve especificar o maior valor de tolerância maior que atende os requisitos funcionais do elemento.
