Adicionar/Editar padrão

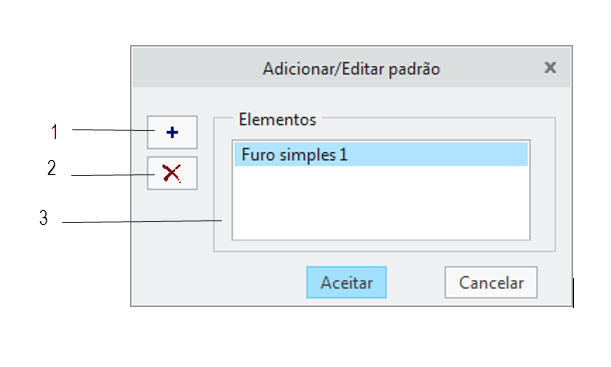

1. Adicionar um novo elemento selecionado na árvore ou do modelo CAD — Clicar neste botão abre a janela Adicionar elemento, portanto, você pode adicionar um elemento para o padrão. Você pode adicionar um novo elemento selecionando superfícies do modelo CAD ou adicionar um elemento já existente, selecionando-o na árvore. Consulte Descrições de padrão para uma lista completa de padrões suportados.
2. Remover o elemento do padrão — Se você clicar no(s) elemento(s) da lista e em seguida clicar no botão, o elemento selecionado é removido.
3. Lista de elementos — Mostra uma lista de todos os elementos que foram selecionados. Quando você clica em um elemento na lista, as superfícies referenciadas pelo elemento são destacadas no modelo CAD.
Ao adicionar ou editar um padrão, lembre-se de que os elementos selecionados devem atender os requisitos a seguir:
1. Todos os membros de padrão são elementos de tamanho do mesmo tipo.
2. Todos os membros de padrão devem ter dimensões correspondentes de tamanho.
3. Um elemento de datum não pode ser incluído em um padrão. Para adicionar um elemento de datum a um padrão, ele deve estar 'não definido' antes de ser adicionado.
4. Todas as dimensões de tamanho aplicáveis e elementos de referência foram especificadas para pelo menos um dos membros padrão.
5. Todos os membros padrão têm locais e orientações para que eles formem um padrão válido.
Ao clicar no botão Aceitar, as propriedades do tipo de padrão são preenchidas no painel de instrumentos.
