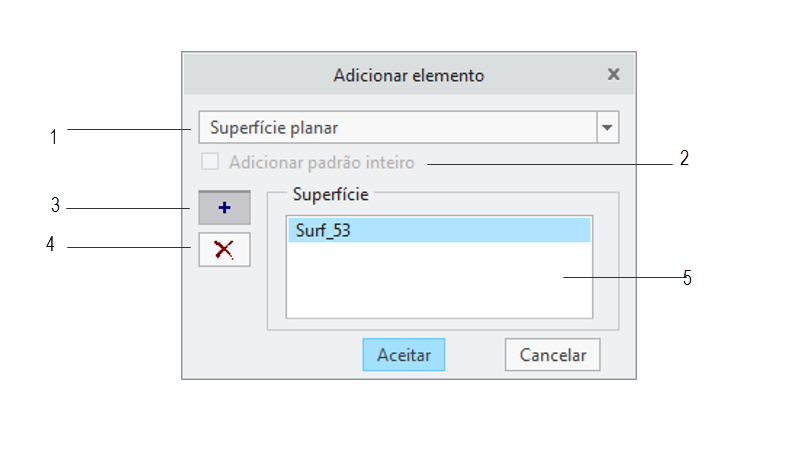

1. Seletor de tipo de elemento — O aplicativo gera um menu de elementos candidatos com base nas superfícies selecionadas. Por exemplo, quando você seleciona um plano, além de 'Superfície planar', o aplicativo também pode incluir outros tipos de elementos que incluem uma superfície planar no seletor de tipo de elemento, dependendo da geometria CAD e do método de criação. Você deve selecionar o tipo de elemento desejado nesse menu. Consulte Descrições do elemento para obter uma lista completa dos tipos de elemento suportados.

2. Caixa de seleção 'Adicionar padrão inteiro' — Quando você adiciona um dos tipos de elemento de furo (por exemplo, furo simples, furo de elemento múltiplo, etc.) cuja geometria está associada a um elemento de furo CAD e tal Elemento CAD é um membro do padrão, o padrão inteiro é adicionado automaticamente. Essa opção não está sob controle do usuário.

3. Adicionar uma superfície — Depois de terminar o processo de seleção de superfície, você pode clicar nesse botão para selecionar superfícies adicionais no modelo CAD. À medida que você seleciona a superfície, o menu no seletor de tipo de elemento atualiza continuamente para corresponder às seleções atuais.

4. Remover uma superfície — Se você clicar nas superfícies da na lista de superfícies e depois clicar nesse botão, as superfícies selecionadas serão removidas da lista e o menu no seletor de tipo de elemento será atualizado.

5. Lista de superfícies — Mostra uma lista de todas as superfícies que foram selecionadas. Quando você clica em uma superfície na lista, essa superfície é destacado no modelo CAD.
