É possível predefinir opções de ambiente e outras configurações globais inserindo as configurações desejadas em um arquivo de configuração config.pro.

As opções de configuração para este módulo são listadas em ordem alfabética. Cada opção contém as informações a seguir:

Defina as opções requeridas antes de começar a trabalhar. Consulte o tópico relacionado "Como definir opções de configuração" para obter informações detalhadas sobre o uso do editor de configuração para mudar, adicionar ou buscar opções de configuração.

no*, yes

yes — Adiciona MULTAX/ON em DEFSUB para a sub-rotina NC.

yes, no*

Permite abrir um modelo de manufatura no modo de montagem.

yes — adiciona a opção Abrir no modo de montagem na lista na caixa de diálogo Arquivo aberto quando você clica na seta ao lado de Abrir.

no*, yes

yes — Considera o raio de segurança ao gerar o caminho da ferramenta nas sequências NC de fresamento, mesmo que o raio seja menor que a precisão da peça.

no*, yes, auto

Especifica qual modelo será usado para criar uma janela de fresamento de silhueta:

Define o limite superior para o raio em uma instrução CIRCLE do arquivo NCL. O valor deve ser positivo. Caso contrário, 10*part_size é considerado. O default é -1.

mfg, process, feature, any_mode*

Especifica a forma de abrir modelos de manufatura:

Depois que o modelo for aberto, é possível alternar entre os aplicativos usando a opção Aplicativos na barra de menus superior.

<directory name>

O diretório default para armazenar as estratégias de furo que são usadas na perfuração automática. Use o nome do caminho completo para evitar problemas.

<file name>

Resgata e carrega automaticamente o arquivo de configuração da tabela de furação automática.

<user defined parameter name>

Nome do parâmetro incluído nos elementos de furo de um modelo de referência de manufatura. O valor do parâmetro identifica o MUDF para perfuração que será aplicada automaticamente no Creo NC para perfurar esses furos.

no*, yes

yes — Mantém as instruções de ponta de eixo e refrigerante em ordem sistemática com relação à orientação da ponta de eixo nos dados CL, na sequência NC de furação posterior.

<directory name>

Se a opção de configuração ncpost_type estiver definida como ncpost, a opção de configuração campost_dir especificará o diretório do ponto de carga CAM-Post para permite configurar diretamente a os pós-processadores o e gerar arquivos MCD. Use o nome do caminho completo para evitar problemas.

no*, yes

Esta opção aplica-se à verificação do sobrecorte no fresamento. Defina esta opção para yes se desejar que o sistema inclua automaticamente todas as superfícies da peça de referência como superfícies de verificação para sequências NC de criação de perfil e criação de cavidade.

<positive number>

Esta opção permite controlar o tamanho da seta do caminho da ferramenta ao exibir o caminho da ferramenta para operações e sequências NC. O default é 1. Se for definido como 0, a seta não será exibida. Se especificar qualquer outro número positivo, a seta será dimensionada adequadamente.

table*, tool

Define a convenção de direção de sinal do ROTATE com em relação à tabela de rotação ou ferramenta de corte.

Habilita o estado default da opção de ajuste de corte para a sequência da trajetória.

on — A opção de ajuste de corte é selecionada.

off— A opção de ajuste de corte não é selecionada.

auto* — O estado da opção depende da referência de cadeia selecionada.

no*, yes

O arquivo de parâmetro personalizado contém as definições de parâmetros usadas com frequência. Use as opções de configuração mfg_custom_tool_param_file ou mfg_custom_sequence_param_file para especificar o arquivo XML no diretório local.

Se o arquivo de parâmetros personalizados está ausente ou é modificado, uma mensagem de erro é exibida com a opção de manter as definições de parâmetro definidas pelo usuário. Por default, mensagens de erro são exibidas sempre que houver discrepâncias com relação ao arquivo de parâmetros personalizados.

no*, yes

yes — Ajusta o adaptador e o comprimento da ferramenta com relação ao caminho percorrido pela ferramenta.

no*, yes

Exibe ícones para de manufatura para a manufatura de arquivos de montagem nas caixas de diálogo Arquivo aberto e Salvar:

yes, no*

Gera automaticamente um arquivo .xml com as informações do processo quando você salva um modelo de manufatura no Creo Parametric. Então, o arquivo .xml é automaticamente anexado ao documento CAD da montagem NC como seu conteúdo secundário da categoria de informações do processo MPMLink. Quando carregar o documento CAD da montagem NC no Windchill com o arquivo .xml anexado como seus conteúdo secundário, o MPMLink usa as informações do processo no arquivo .xml para definir os processos de manufatura. O MPMLink usa as informações do processo para criar passos específicos em um plano de processo ou para criar recursos que são usados em planos de processo.

yes, no*

yes*, no

yes, no*

yes — Habilita a opção Corte reto na sequência NC clássica de fresamento de superfície.

yes, no*

yes*, no

Por default, os dados CL não têm texto PPRINT/DMIS para configurar um CSYS de referência como primeiro passo em uma operação. Defina como yes se você deseja gerar a saída do texto PPRINT/DMIS nos dados CL.

Os dados CL terão as linhas a seguir para configurar o CSYS de referência:

yes*, no

yes*, no

yes*, no

yes*, no

yes*, no

yes — Gera registros de círculo para os cortes de perfil da sequência de acabamento quando o parâmetro de sequência circ_interpolation está definido como arc_only.

no* — Não gera registros de círculo.

yes, no*

yes — Habilita o suporte do porta-ferramentas de ferramenta de sólido com forma complexa somente para sequências HSM. Para sequências HSM que usam porta-ferramentas de ferramenta de sólido, o caminho da ferramenta é recortado ou modificado com base no perfil do porta-ferramenta da ferramenta de sólido para evitar colisões. Um caminho da ferramenta mais preciso é possível, por causa da consideração do perfil do porta-ferramenta da ferramenta de sólido que leva a mudanças no caminho da ferramenta. No entanto, o desempenho pode ser impactado para obter um caminho da ferramenta preciso.

no — Desabilita o suporte para porta-ferramentas de ferramenta de sólido com forma complexa. Para sequências HSM que usam porta-ferramentas de ferramenta de sólido, o caminho da ferramenta é recortado ou modificado com base nos parâmetros definidos em porta-ferramentas de ferramenta de sólido para evitar colisões.

yes*, no

yes — Habilita uma combinação de regras melhor nas sequências NC de perfuração.

yes, no*

yes — Cria um caminho da ferramenta com ângulo de inclinação da ferramenta preciso nas junções dos segmentos não tangentes do caminho da ferramenta.

no — Não faz nenhuma mudança no ângulo de inclinação da ferramenta default.

yes, no*

yes — Reduz o tempo de regeneração ao reordenar os elementos de manufatura se as relações de ferramenta forem usadas para guiar os parâmetros de sequência NC.

yes, no*

yes — Gera a saída da instância de padrão de nome no arquivo NCL e na árvore de modelo com o formato <nome da instância do passo-nome da operação>.

yes*, no

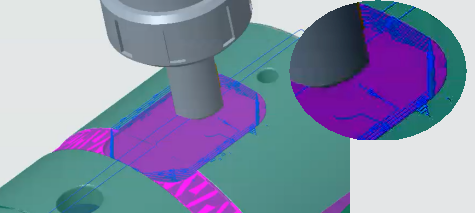

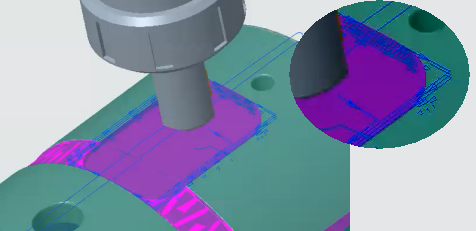

yes — Melhora a saída de CUTCOM para os passos com referências de curva aberta.

yes, no*

yes, no*

yes — Se forem especificados comentários para uma operação ou sequência NC, COMMENTS END será adicionado ao arquivo NCL para indicar o fim de OPERATION COMMENTS e NC SEQUENCE COMMENTS.

Se forem especificados parâmetros definidos pelo usuário para sequências NC ou ferramentas, COMMENTS END será adicionado ao arquivo NCL para indicar o fim de SEQUENCE USER DEFINED PARAMETERS e TOOL USER DEFINED PARAMETERS.

yes*, no

yes*, no

yes*, no

yes — Aplica definições de eixo especificadas pelas referências de superfície normais em um passo da trajetória.

<directory name>

Se a opção de configuração ncpost_type estiver definida como gpost, a opção de configuração gpostpp_dir especificará o diretório contendo os arquivos de pós-processadores que serão usados pelo GPOST. Use o nome do caminho completo para evitar problemas.

yes, no*

yes, no*

Especifica se as ferramentas para o passo atual e a cabeça ativa na máquina-ferramenta são incluídas na lista de ferramentas.

yes, no*

yes — Exibe a ferramenta de sólido correspondente usada para a reprodução do caminho ao usar o reprodutor de CL.

<file name>

Permite especificar o caminho para o arquivo de mapeamento de nome de critérios de UDF de manufatura. A funcionalidade dos critérios de manufatura na tabela de processo está disponível somente se a opção de configuração mfg_udf_info_setup for definida.

yes, no*

yes — A saída de CUTCOM para o passo de torneamento de área e o passo de torneamento de área de 4 eixos é separada para cada fatia.

Especifica se os valores default dos parâmetros de manufatura devem ser definidos usando fórmulas com base em XML.

yes — Aplica os valores default dos parâmetros de manufatura usando fórmulas com base em XML.

no — Ignora os valores default dos parâmetros de manufatura usando fórmulas com base em XML.

yes, no*

Especifica se o Creo NC deve atribuir automaticamente referências aos passos criados a partir de um template. Por exemplo, se o template contém um sistema de coordenadas de referência com o nome definido pelo usuário MYCSYS e se o modelo de manufatura também contém um sistema de coordenadas com o nome definido pelo usuário MYCSYS, o Creo NC atribui automaticamente a referência.

yes*, no

Esta opção aplica-se à verificação do sobrecorte no fresamento. O sistema inclui automaticamente todas as superfícies de todas as peças de referência como superfícies de verificação para fresamento por trajetória de 5eixos e de superfície. Para desativar essa funcionalidade e selecionar as superfícies de verificação manualmente, defina esta opção como no.

1.0, 0.005

1.0 se a unidade de comprimento do template de manufatura for mm.

0.005 se a unidade de comprimento do template de manufatura for polegada.

A distância entre o plano de retração criado automaticamente e o sistema de coordenadas do passo.

Se um passo que for extraído da tabela de processo não puder usar o plano de retração da operação, o Creo NC aplica o valor especificado para a opção de configuração mfg_auto_retract_clear_dist ao passo para criar o plano de retração do passo.

yes, no*

yes — Atualiza a tela de gráfico. A opção Atualizar exibição da ferramenta fica disponível no menu Vista da caixa de diálogo REPRODUZIR CAMINHO.

yes, no*

yes — Evita sobrecortes quando o parâmetro CIRC_INTERPOLATE é definido como ARC_ONLY ou ARC_AND_POINTS e o arco é helicoidal.

yes, no*

yes — Publica um alerta ao gerar a saída da operação se qualquer um dos passos estiver incompleto. Os passos são excluídos da saída de CL. A opção de interrupção é gerada na saída de dados CL.

no — O alerta sobre passos incompletos não é publicado e os passos não são gerados na saída de dados CL.

yes, no*

yes — Desmarca a opção de interseção Atualização automática ao inserir um UDF em uma montagem NC.

<file name>

Especifica o local e o nome do arquivo de definição de parâmetro de sequência personalizado. Use o nome e caminho completos de diretório.

<file name>

Especifica o local e o nome do arquivo de definição de parâmetros da ferramenta. Use o nome e caminho completos de diretório.

yes*, no

yes — usa a caixa de diálogo Personalizar para personalização das sequências NC.

no— usa os menus em cascata antigos.

yes*, no

yes — Evita sobrecortes em sequências de fresamento de linha de corte com linhas de corte fechadas quando SCAN_TYPE é definido como TYPE_HELICAL. O caminho da ferramenta é criado com relação às normais da superfície quando o parâmetro USE_SURF_NORMS é usado.

yes*, no

Especifica se o Creo NC armazena, ou não, a malha gerada pelo Creo Simulate junto com o caminho da ferramenta. O Creo NC usa a malha para calcular o caminho da ferramenta para fresamento de superfície de linha de corte.

yes, no*

yes — Herda parâmetros de sequência da tabela de sites ao mudar o ciclo de furação na sequência NC de perfuração.

yes, no*

yes — Gera um caminho de ferramenta de ranhurado preciso ao evitar a conexão pelo material restante quando SCAN_TYPE está definido como TYPE_1_CONNECT.

yes,no*

yes — Habilita comandos CL para passadas que não são de corte.

yes, no*

yes— exibe a área restante ao computar o caminho da ferramenta de acabamento de canto, permitindo verificar a escolha do ângulo de limite. As áreas rasas e inclinadas são destacadas usando cores separadas.

no— não exibe a área restante.

yes, no*

yes — Controla a cor da seta do eixo usando a cor do sistema. Depois de definir essa opção como yes, é possível mudar a cor da seta, mudando a cor da categoria de seleção.

yes, no*

yes — Ao resgatar a montagem de manufatura, as dependências de sequência de furação nas respectivas peças de trabalho que não são necessárias são removidas, mantendo intactas as dependências necessárias.

no — Todas as dependências de sequência de furação nas peças de trabalho são mantidas intactas ao resgatar a montagem de manufatura.

yes, no*

yes — Muda a direção da ferramenta de furação para corrigir a orientação dos furos concêntricos.

yes, no*

yes — Todas as referências de eixo de perfuração ausentes são removidas.

yes*, no

yes — O caminho da ferramenta de gravação ignora as linhas de centro da geometria.

no — O caminho da ferramenta de gravação calcula as linhas de centro da geometria.

yes, no*

yes — Gera caminhos da ferramenta precisos e suaves nos cantos arredondados nas sequências de acabamento.

yes, no*

yes — Gera a saída do primeiro e do último pontos "Ir para" colineares do mesmo avanço para uma sequência de ranhurado no arquivo NCL.

yes, no*

yes — Se uma ranhura tem largura igual à da ferramenta (considerando o material excedente), essa opção ajuda a gerar o caminho de ferramenta de ranhurado preciso até a parte inferior da ranhura.

yes, no*

yes — Quando SCAN_TYPE está definido como SIDE_TURN, essa opção evita sobrecortes no ranhurado, minimizando a entrada no eixo z do torneamento lateral.

yes, no*

yes — Cria um caminho de ferramenta preciso em uma sequência de ranhurado quando o parâmetro SCAN_TYPE está definido como TYPE_1 e as paredes de ranhura são anguladas.

yes, no*

yes— Evita a entrada no eixo z no material restante, em sequências de ranhurado, quando SCAN_TYPE está definido como TYPE_ONE_WALL.

<integer number>

Define o número de dígitos para as coordenadas i, j e k da ferramenta em um arquivo de dados CL. O default é 10.

top_left*, bottom_right

Posição default da caixa de diálogo Informações de manufatura.

yes, no*

yes — Essa opção garante que o caminho da ferramenta seja gerado com precisão ao usar uma janela de fresamento. A profundidade da janela de fresamento é avaliada corretamente com base na direção normal de referência.

yes*, no

yes — Em sequências de fresamento de volume, quando o parâmetro TRIM_TO_WORKPIECE é definido como FULL_TRIM, essa opção garante que o caminho da ferramenta seja gerado somente se o volume de fresamento intersecionar a peça de trabalho.

no — O caminho da ferramenta pode ser gerado mesmo quando o volume fresamento não interseciona a peça de trabalho.

<file name>

Permite que alguns tópicos do índice APTn funcionem como moldais, que significa que você obtenha várias vezes uma lista de palavras-chave principais correspondente para este tópico após a conclusão de uma linha de comando.

yes*, no

yes — Habilita o reprodutor de CL para sequências NC sincronizadas.

yes, no*

yes — Otimiza o tempo requerido para editar as sequências NC. Essa opção também otimiza o tempo requerido para editar os movimentos da ferramenta existentes e criar novos movimentos da ferramenta.

yes, no*

yes — Calcula o caminho da ferramenta de furação ideal quando SCAN_TYPE é definido como SHORTEST.

yes, no*

yes — Gera a saída da instrução de velocidade de avanço no arquivo NCL, mesmo que a primeira velocidade de avanço da sequência HSM atual seja idêntica à última velocidade de avanço da sequência HSM anterior.

No*, All, Misc, Cutting

Especifica quais são os parâmetros da ferramenta que devem ser copiados da definição da ferramenta para a sequência NC:

No— nenhum parâmetro da ferramenta será copiado automaticamente.

All— copia todos os parâmetros da ferramenta a partir da definição da ferramenta para a sequência NC.

Misc— copia somente os parâmetros diversos (parâmetros personalizados, direção a ponta do eixo, pressão do refrigerante, tipo e parâmetros definidos pelo usuário específicos) para a sequência NC.

Cutting— copia todas as condições de corte – avanço, velocidade e profundidade. O Creo NC usa a condição de desbaste para ROUGHING, RE-ROUGHING, VOLUME MILLING E LOCAL MILLING e as condições de acabamento para todos os outros caminhos da ferramenta.

O Creo NC copia esses parâmetros com base na opção de configuração definida somente quando uma sequência NC for criada. Se fizer quaisquer modificações em uma sequência NC existente, copie as mudanças manualmente para que as mudanças sejam refletidas na sequência NC.

yes, no*

yes — Habilita a melhoria de desempenho do padrão NC na saída de CL.

<directory name>

No gerenciador de processo, especifica o diretório onde as configurações da tabela de processo são armazenadas. Use o nome do caminho completo para evitar problemas. Por exemplo, /home/users/process_mgr/table_settings.

<directory name>

No Gerenciador de processo, esta opção de configuração define o diretório default para armazenar todos os arquivos de template de manufatura criados a partir da tabela de processo, incluindo templates de processo e templates de substituição. O diretório especificado é acessado por default nos seguintes casos:

yes*, no

yes — Por default, os movimentos de conexão entre as fatias são definidos como FREE_FEED ou RAPID. Se definido como no, a velocidade da ferramenta entre o fim da fatia anterior e o início da próxima fatia é definida como CUT_FEED. Essa opção é aplicável a sequências de fresamento de perfil.

yes, no*

yes — Determina o lado da usinagem em uma sequência de trajetória ao fazer referência a uma cobertura, independentemente da orientação da cobertura.

yes*, no

yes — Habilita a adição de ZFEED para avanço de retração na sequência NC de alargamento.

no*, yes

yes — Escaneia e remove os parâmetros de dados de corte indesejados da ferramenta referida nas relações, caso esses parâmetros existam em uma montagem de manufatura.

<directory name>

Especifica o diretório onde são armazenados os arquivos de setup relacionados à manufatura para a sessão atual. O mfg_session_setup.xml é um desse tipo de arquivo que armazena as informações de setup sobre os parâmetros da ferramenta.

<file name>

O caminho absoluto para o arquivo que armazena as informações de setup da coluna para o seguinte:

Essa opção de configuração substitui a mfg_setup_dir.

yes*, no

yes* — Quando o diâmetro da ferramenta e a distância de curto-circuito são iguais, essa opção gera um caminho da ferramenta de ranhurado em que o material excedente de desbaste é refletido no caminho da ferramenta conforme esperado.

no — O material excedente de desbaste pode não ser refletido no caminho da ferramenta conforme esperado quando o diâmetro da ferramenta e a distância de curto-circuito são iguais.

yes, no*

yes — As instruções HEAD/BOTH e HEAD/OFF são ignoradas na saída de dados CL para passos sincronizados.

no — Gera as instruções HEAD/BOTH e HEAD/OFF na saída de dados CL para passos sincronizados.

yes, no*, principal_axis

yes — Converte e gera a saída de registros de círculo em pontos "Ir para" se a normal ao plano do círculo não estiver alinhada ao eixo da ferramenta.

no — Gera a saída de registros de círculo no arquivo NCL sem converter esses registros em pontos "Ir para", mesmo se a normal ao plano do círculo estiver inclinada com relação ao eixo da ferramenta.

principal_axis — Converte e gera a saída de registros de círculo em pontos "Ir para", exceto quando a normal ao plano do círculo é paralela ou perpendicular ao eixo da ferramenta.

yes, no*

yes — Exibe a ferramenta de sólido correspondente usada para a reprodução do caminho ao usar o reprodutor de CL.

<directory name>

Especifica o diretório contendo a os templates do modelo de manufatura. Todos os modelos de manufatura neste diretório estão disponíveis para seleção como templates de modelo de manufatura. Use o nome do caminho completo para evitar problemas. Por exemplo, /home/users/nc/start_models.

Se esta opção não estiver definida, é possível usar os templates de manufatura fornecidos pelo sistema.

Especifica o diretório default para armazenar as informações do modelo de material no formato de arquivo STK. Use o nome do caminho completo para evitar problemas. Se o diretório default não está definido, as informações do modelo de material são salvas no diretório de trabalho.

yes, no*

yes — As palavras-chave MASTER/SLAVE são geradas juntamente com a instrução HEAD# na saída de dados CL para passos sincronizados.

no — As palavras-chave MASTER/SLAVE não são geradas juntamente com a instrução HEAD# na saída de dados CL para passos sincronizados.

1*, um valor entre 0 e 1

O coeficiente que o Creo NC usa para multiplicar com o material previsto removido para calcular o material previsto removido real. Este é um parâmetro opcional. Este parâmetro é aplicável somente para passos na tabela de processo que usam o macho de rosqueamento.

no*, yes

Yes — Gera a saída de MINSTP nos dados CL. Trata-se de uma saída de 6 dígitos que elimina o erro de pós-processamento.

No — Gera a saída de MINSTEP nos dados CL.

yes*, no

Essa opção de configuração permite quebrar a dependência da ferramenta sólida com relação à montagem de manufatura:

yes — O modelo de ferramenta sólida é salvo ao salvar a montagem de manufatura.

no — O modelo de ferramenta sólida não é salvo ao salvar a montagem de manufatura.

Ao resgatar a montagem salva, a ferramenta sólida é resgatada junto com a montagem.

<file name>

O caminho absoluto para o arquivo que armazena as informações de setup de coluna do parâmetro da ferramenta para a caixa de diálogo Setup da ferramenta.

No*, Yes

Permite escolher a posição da ferramenta de corte após a visualização. É possível visualizar a ferramenta de corte na janela de gráfico.

Yes— permite selecionar um local da ferramenta sobre o caminho da ferramenta, em uma superfície, em uma aresta, em uma curva ou em uma face. Também pode ser um vértice, um ponto de datum ou um sistema de coordenadas.

No— Permite mover a ferramenta, arrastando-a na janela de gráfico.

yes, no*

yes — Em uma sequência de trajetória NC, o avanço de aproximação é considerado, em vez de CUT_FEED, se o valor de ARC_FEED estiver definido como traço (-).

no*, yes

yes — Permite que o usuário selecione uma superfície para definir a altura final na caixa de diálogo do corte em curva em sequências de fresamento por trajetória em 4 eixos e 5 eixos.

no, yes *

yes — Evita a passada duplicada do caminho da ferramenta em sequências de torneamento de área quando as opções de configuração STEP_DEPTH_COMPUTATION e SCAN_TYPE estão definidas como BY_AREA e TYPE_1_CONNECT, respectivamente.

yes*, no

Cria a última fatia na última zona em sequências de torneamento quando STEP_DEPTH_COMPUTATION está definido como BY_AREA.

no*, yes

yes — Os movimentos da ferramenta de aproximação e saída são criados considerando o novo ciclo de rosca retangular na sequência de torneamento de rosca ISO.

yes*, no

yes — Mantém consistência entre a visualização do perfil de torneamento e o perfil de torneamento real quando opções de recorte, como Conexão por linha, Recortar em X, Recortar em Z ou Recortar até formar canto, são usadas.

yes, no*

yes — Habilita a sobrepassada na passada de perfil quando o parâmetro ROUGH_OPTION é definido como ROUGH_AND_PROF no torneamento de área.

yes, no*

Quando TRIM_TO_WORKPIECE está definido como YES e quando o limite de material é menor que o perfil de torneamento, essa opção evita sobrecortes no torneamento.

yes*, no

Em sequências de torneamento de área, o parâmetro END_OVERTRAVEL determina as passadas de conexão.

No*, Yes

Esta opção de configuração é aplicável a sequências de fresamento de volume com base em painel de instrumentos.

Yes — Calcula a distância de segurança usando a borda da peça de trabalho, o volume de fresamento oua janela de fresamento, o plano de retração e a altura especificada pelo usuário.

No — Calcula a distância de segurança usando a borda da peça de trabalho.

O movimento rápido terminae PLUNGE_FEED começa na distância de segurança acima da superfície a ser fresada.

No*, Yes

Yes — Gera uma caminho da ferramenta helicoidal com passo constante no fresamento de volume.

No*, Yes

Yes — Evita sobrecorte durante o movimento de entrada helicoidal em sequências de fresamento de volume.

No — Não verifica a ocorrência de sobrecortes durante o movimento de entrada helicoidal em sequências de fresamento de volume.

yes, no*

yes — Modifica os movimentos de entrada e saída para uma única fatia e torna esses movimentos consistentes com ou sem paredes de aproximação em uma sequência de fresamento de volume.

No*, Yes

Yes — Permite usar a combinação de parâmetros de desbaste e de criação de perfil para movimentos de entrada e saída.

Para passadas combinadas de desbaste e perfil, como ROUGH & PROF, POCKETING, você deve selecionar a opção LEAD_IN, NORMAL ou LINE_TANGENT para os parâmetros CUT_ENTRY_EXT e CUT_EXIT_EXT. Essas opções guiam as passadas de perfil.

Os movimentos de entrada e saída para passadas de desbaste são guiados pelos valores dos parâmetros RAMP_ANGLE e HELICAL_DIAMETER que são independentes dos valores de CUT_ENTRY_EXT e CUT_ EXIT_EXT

Para passadas ROUGH_ONLY ou PROF_ONLY, você deve selecionar os valores adequados de CUT_ENTRY_EXT e CUT_EXIT_EXT. Por exemplo, RAMP ou HELIX para passadas ROUGH_ONLY.

yes, no*

yes — Emite um alerta quando um elemento usado na sincronização está sendo apagado ou suprimido.

Além disso, emite um alerta ao lançar a sincronização novamente se esse elemento tiver sido apagado ou suprimido.

<decimal number>

Controla a transparência da peça de trabalho na exibição do modelo sombreada. É possível mudar o valor no intervalo entre 0.1 e 1. Quanto maior o valor, mais transparente a peça de trabalho. O valor default é 0.5.

<integer number>

Define o número de dígitos para as coordenadas X, Y e Z da ferramenta em um arquivo de dados CL. O default é 10.

<directory name with full path>

Define o local do arquivo de setup. Este arquivo descreve os parâmetros de processo a serem incluídos na tabela de parâmetro.

<directory name with full path>

Define o local para armazenar o relatório e as imagens criadas ao gerar um relatório de chão de fábrica.

<directory name with full path>

Define o local do arquivo de setup da documentação process_doc_new_setup.xml. Esse arquivo contém informações sobre os parâmetros a serem exibidas no relatório gerado. Esse arquivo também armazena informações sobre a empresa, instruções especificadas pelo usuário e imagens adicionais.

<directory name with full path>

Define o local do template de relatório e folha de estilo que serão usados no relatório de chão de fábrica. Se você não define essa opção de configuração, o Creo Parametric usa o template de relatório e a folha de estilo armazenados no ponto de carregamento do Creo Parametric.

no*, yes

yes — habilita o Gerenciador de tarefas, o que permite computar o caminho da ferramenta para uma sequência NC fora do processo, seja remotamente ou na mesma máquina, enquanto se continua trabalhando em outras sequências NC ou em outros modelos do Creo.

ModuleWorks*, nccheck, external

Controla qual módulo de verificação NC será usado:

<file extension>

Define a extensão de arquivo default para arquivos de dados CL. Se esta opção não estiver definida, a extensão do arquivo CL padrão é .ncl.

gpost*, ncpost

Cada módulo Creo NC inclui um conjunto padrão de pós-processadores NC que pode ser executados diretamente ou modificados usando um módulo opcional. Essa opção de configuração controla qual módulo de pós-processamento será usado:

yes, no*

yes — Gera a saída do ponto "Ir para" duplicado no início do elemento NC quando o elemento NC anterior termina no mesmo ponto "Ir para".

<directory name>

Define o diretório default para os arquivos de dados CL de manufatura. Use o nome do caminho completo para evitar problemas. Por exemplo:

<directory name>

Define o diretório padrão para os arquivos de parâmetros de manufatura. Use o nome do caminho completo para evitar problemas. Por exemplo, /home/users/library/mfg_params.

<directory name>

Define o diretório padrão para os arquivos da ferramenta de manufatura. Use o nome do caminho completo para evitar problemas. Por exemplo:

<directory name>

Define o diretório padrão para os arquivos de célula de trabalho de manufatura. Use o nome do caminho completo para evitar problemas. Por exemplo, /home/users/library/workcells.

<directory name>

Define o diretório default para arquivos de menu de sintaxe no Creo NC. Use o nome do caminho completo para evitar problemas. Por exemplo, /home/users/library/mach_cmdsym.

yes, no*

Esta opção afeta a saída de dados CL para sequências de fresamento de perfil:

<file name>

Especifica o local e o nome do arquivo de banco de dados do NCPOST. Use o nome e caminho completos de diretório.

<proc_name>:<host>:0:<proc_num>:1

Permite a computação do caminho de ferramenta em uma máquina host separada.

Os elementos são os seguintes:

yes, no*

yes — Remove informações obsoletas de movimento da ferramenta para sequências de trajetória.

yes, no*

yes — Remove o nome da instância de padrão NC do Pro/TABLE do desenho.

0, 1, 2

Essa opção de configuração é aplicável aos passos de acabamento quando o parâmetro FINISH_OPTION é definido como SHALLOW_CUTS ou COMBINED_CUTS e o parâmetro SHALLOW_AREA_SCAN é definido como SPIRAL_SCAN.

A opção de configuração aceita três valores: 1, 2 e o valor default 0. Qualquer outro valor é tratado como default.

Para o valor default 0, uma das opções a seguir definidas para o parâmetro SPIRAL_SCAN_DIRECTION é considerada.

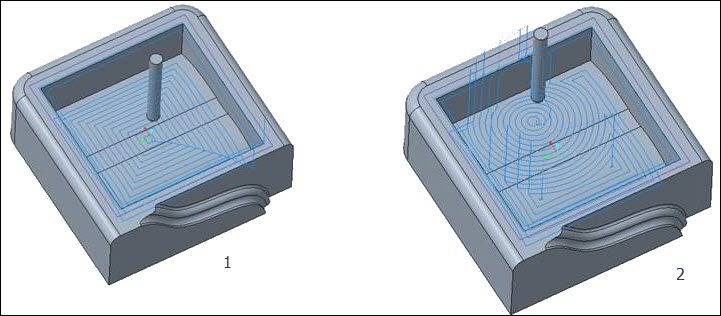

Para o valor 1: Independentemente da opção definida para SPIRAL_SCAN_DIRECTION, o caminho da ferramenta começa por dentro e segue o limite externo.

Para o valor 2: Independentemente da opção definida para SPIRAL_SCAN_DIRECTION, o caminho da ferramenta começa por dentro e segue a estratégia de carga constante.

yes*, no

yes— Sombreia as peças de referência ao gerar imagens sombreadas.

no — não processa as peças de referência ao gerar a imagem sombreada. Isso poupa tempo.

yes*, no

yes — Omite as linhas de comando de relação no documento CAD da montagem NC.

A opção de configuração dm_nc_process gera as informações do processo NC como parte do documento CAD da montagem NC no formato XML sempre que o documento CADé salvo. Se houver muitas sequências com vários parâmetros e se a opção de configuração dm_nc_process for definida como yes, levará mais tempo para salvar o documento.

Defina a opção de configuração skip_relation_mfg_process_xml como yes para apagar as linhas de comando de relação da saída e salvar o documento CAD de forma mais rápida.

yes, no*

yes — Adiciona o comando RAPID ao arquivo de saída CL ao evitar um grampo em PUNCH.

yes, no*

yes — Um número de ajuste da ferramenta de múltiplos rosqueamentos de sólido que foi inserido é validado.

yes*, no

Especifica como as informações do caminho da ferramenta de manufatura são calculadas:

yes, no*

yes — Suprime a janela Progresso do cálculo do caminho da ferramenta para as sequências HSM.

yes, no*

yes — A opção Usar distância de separação é selecionada e o valor do parâmetro BREAKOUT_DISTANCE é usado para calcular a profundidade na sequência NC de rosqueamento.

<assembly name>

Permite especificar o modelo que é usado como o modelo inicial default para a MMC. Use o nome e caminho completos de diretório.

<assembly name>

Permite especificar o modelo que é usado como o modelo inicial default para o Expert Machinist. Use o nome e caminho completos de diretório.

<assembly name>

Permite especificar o modelo que é usado como o modelo inicial default no Creo NC.

Use o nome e caminho completos de diretório.

<integer number>

Controla o número de linhas visíveis na lista de movimentos da ferramenta sem rolagem. Este valor é aplicável a todos os passos NC com base no painel de instrumentos.

on, off, auto*

Controla se a visualização do caminho da ferramenta será exibida por default ao criar um novo passo ou ao editar um passo existente.

No*, Yes

Especifica se os limites de usinagem de uma célula de trabalho estarão visíveis ou não.

Yes — exibe os limites de usinagem de uma célula de trabalho.

<decimal number>

Controla a transparência dos limites de usinagem realçados. É possível mudar o valor no intervalo entre 0.1 e 1. Quanto maior o valor, mais transparente o limite de usinagem realçado. O valor default é 0.8.

yes, no*

Ao definir manualmente os movimentos de aproximação e saída e definir o parâmetro CUTCOM como ON, os dados CL geram como saída uma instrução CUTCOM precisa de acordo com a direção do corte.

yes — Os dados CL exibem a compensação de corte precisa para movimentos da ferramenta de aproximação e saída em sequências de torneamento.

yes, no*

yes — Usa o sistema de unidades MMKS ao criar pinos ejetores.

yes, no*

yes — Se a ponta com orientação invertida não tem um número de ajuste, o número de ajuste da ponta com orientação padrão correspondente é usado e a saída é produzida no arquivo NCL.

<file name>

Permite especificar o caminho do arquivo de setup de informações do suporte fixador da célula de trabalho. Este é um arquivo .xml que armazena as informações sobre as células de trabalho e suporte fixadores compatíveis para cada célula de trabalho. A funcionalidade de compatibilidade do suporte fixador da célula de trabalho na tabela de processo estará disponível somente se a opção de configuração wcell_fixt_info_setup_file for especificada.

none, operations, steps, operations_and_steps

Especifica a forma com que o Creo Parametric gera as representações geométricas da peça de trabalho durante o processo de manufatura.
