Quando você montar ou criar uma peça de trabalho ou classificar um componente como uma peça de trabalho, ela será exibida em verde. Isso ajuda a distinguir visualmente entre a peça de referência e a geometria da peça de trabalho.

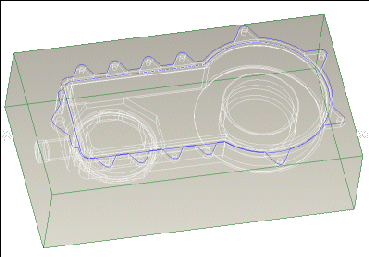

Se o seu ambiente Estilo de exibição estiver configurado como estrutura de arame, Linha oculta ou Não oculto, as arestas da peça de trabalho serão exibidas em verde, enquanto as arestas da peça de referência serão exibidas na cor da geometria (geralmente brancas ou pretas, dependendo do esquema de cores do sistema). A ilustração a seguir exibe um modelo de manufatura, com a peça de referência exibida em branco e a peça de trabalho mostrada em verde.

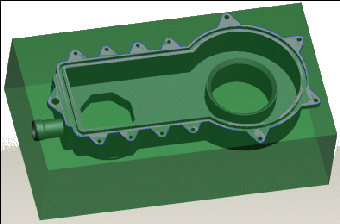

No Creo NC, a peça de referência geralmente é montada dentro do peça de trabalho. Se o seu ambiente de Estilo de exibição estiver definido como Sombreamento, a peça de trabalho obscurecerá a peça de referência. Para evitar isso, a peça de trabalho no modo de manufatura será exibido como semi-transparente. A ilustração a seguir exibe o mesmo modelo de manufatura com sombreamento ativado.

A transparência da peça de trabalho é controlada pelo valor da opção de configuração mfg_workpiece_transparency no momento em que a peça de trabalho é inserida no modelo de manufatura (montado ou criado). É possível mudar o valor para um número decimal no intervalo entre 0,1 e 1. Quanto maior o valor, mais transparente a peça de trabalho. O valor default é 0,5. Observe que se você mudar o valor de mfg_workpiece_transparency, isso afetará somente as peças de trabalho montadas ou criadas recentemente. Quando você resgatar um modelo de manufatura, sua peça de trabalho existente não será afetada pelo valor atual da opção mfg_workpiece_transparency.

Para mudar a transparência de uma peça de trabalho existente, clique em Vista > Galeria de aparências > Editar as aparências do modelo e mude a transparência do componente de peça de trabalho usando a caixa de diálogo Editor de aparência do modelo.
