Parâmetros comuns da sequência NC
Os parâmetros que são comuns a todas as sequências NC estão listados abaixo. No momento da configuração dos parâmetros, estes são listados com um título correspondente ao nome do ramo. Siga os links em Consulte também para acessar os tópicos que descrevem os parâmetros de sequência NC específica.
 |
• Deve-se fornecer um valor para todos os parâmetros que têm um default de -1 (isso significa que o valor default não é definido pelo sistema).
• Alguns parâmetros podem ter um valor de traço (-), ou seja, "Ignorar". Isto significa que o parâmetro não será usado. Normalmente, um parâmetro default do sistema ou outro parâmetro será usado. O valor traço (-) é aceitável somente para os parâmetros que o têm como default.
• Unidades de comprimento para os parâmetros da sequência NC (onde aplicável) são as mesmas que as unidades da peça de trabalho. Se mudar as unidades da peça de trabalho usando a opção Mesmo tamanho (de modo que os valores da dimensão sejam alterados), o sistema também pode dimensionar todos os parâmetros apropriados das sequências NC atualmente existentes.
|
Nomes
MACH_NAME
O nome da máquina conforme necessário no pós-processamento. O MACH_NAME default é TURN para torneamento, MILL para todas as outras sequências NC.
MACH_ID
O ID da máquina conforme necessário no pós-processamento. O MACH_ID default é 01.
NCL_FILE
O nome default do arquivo CL para a sequência NC. O default é um traço (-), nesse caso, o sistema gera um nome default.
PRE_MACHINING_FILE
— Insere o nome do arquivo que deseja incluir no começo do arquivo CL. O arquivo deve estar localizado no diretório de trabalho atual e ter a extensão .ncl. O default é um traço (-), ou seja, nenhum.
POST_MACHINING_FILE
— Insere o nome do arquivo que deseja incluir no fim do arquivo CL. O arquivo deve estar localizado no diretório de trabalho atual e ter a extensão .ncl. O default é um traço (-), ou seja, nenhum.
Parâmetros de corte
TOLERÂNCIA
O caminho de ferramenta aproxima a geometria curvada pelo movimento em pequenos incrementos em linha reta, conforme exibido no desenho a seguir. A distância máxima que o caminho em linha reta se desvia da geometria curvada é definida pelo parâmetro TOLERANCE. O TOLERANCE default é 0.001" (0.025 mm).
1. TOLERANCE
2. Superfície de design
3. Superfície usinada
4. Caminho da linha de centro da ferramenta
5. Ferramenta
MAX_DISCRETIZ_STEP
Especifica a distância máxima permitida entre dois pontos no caminho da ferramenta. Esse parâmetro está disponível para ferramentas de fresa bola, fresa de raio e fresa planificada no fresamento de superfície (isolinhas, cortes projetados), fresamento de linha de corte, fresamento convencional, fresamento de perfil, acabamento e fresamento de volume (somente perfil).
Se a distância entre dois pontos no caminho ferramenta for maior que MAX_DISCRETIZ_STEP, o Creo NC cria pontos intermediários para que a distância entre os dois pontos seja sempre menor que MAX_DISCRETIZ_STEP. Os pontos intermediários ficam dentro do valor de tolerância e se elimina o sobrecorte.
Se nenhum valor for especificado para MAX_DISCRETIZ_STEP (default), o valor de tolerância será usado para gerar os pontos do caminho da ferramenta.
1. MAX_DISCRETIZ_STEP
MIN_DISCRETIZ_STEP
Especifica a distância mínima permitida entre dois pontos no caminho da ferramenta. Não há default. Ao definir este valor, mantenha-o maior que o valor da tolerância.
POINT_DISTRIBUTION
Define a forma que os pontos são distribuídos ao longo do caminho da ferramenta. As opções são:

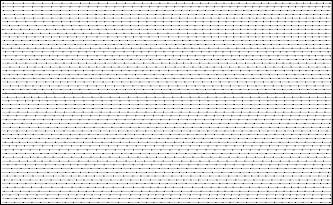

• ALIGNED (default) — Os pontos de uma fatia do caminho da ferramenta são alinhados com aqueles das fatias posteriores e anteriores.

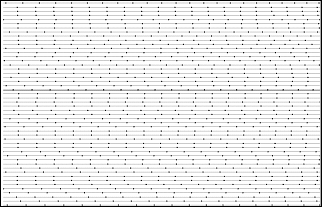

• SHIFTED– os pontos de uma fatia do caminho da ferramenta não formam uma linha com aqueles das fatias posteriores e anteriores.
Esse parâmetro está disponível para ferramentas de fresa bola, fresa de raio e fresa planificada no fresamento de superfície (isolinhas, cortes projetados), fresamento de linha de corte, fresamento convencional, fresamento de perfil, acabamento e fresamento de volume (somente perfil).
Avanço
CUT_FEED
A velocidade de avanço usada no movimento de corte. O CUT_FEED default não está definido (exibido como "-1").
CUT_UNITS
IPM (polegadas por minutos — default), FPM (metros por minutos), MMPM (milímetros por minutos), FPR (pés por revolução), IPR (polegadas por revolução), MMPR (milímetros por revolução).
RETRACT_FEED
A velocidade na qual a ferramenta se retira da peça de trabalho. O RETRACT_FEED default é um traço (-), caso em que o CUT_FEED será usado.
RETRACT_UNITS
IPM (default), FPM, MMPM, FPR, IPR, MMPR.
FREE_FEED
A velocidade de avanço usada no percurso de corte rápido (RETRACT_UNITS é usado para as unidades de velocidade rápida de avanço). O FREE_FEED default é um hífen (-), nesse caso, o comando RAPID será a saída do arquivo CL. O mesmo ocorre se FREE_FEED estiver definido como 0.
PLUNGE_FEED
A velocidade na qual a ferramenta se aproxima e entra na peça de trabalho (no fresamento e torneamento). O PLUNGE_FEED default é um traço (-), caso em que o CUT_FEED será usado.
PLUNGE_UNITS
IPM (default), FPM, MMPM, FPR, IPR, MMPR.
Máquina
LINTOL
Permite especificar a interpolação da tolerância linear usada pelo pós-processador, para fresamento de vários eixos e linearização por rotação de fresa/torno. Gera a saída da instrução "LINTOL / r" no começo do arquivo CL. O LINTOL default é um traço (-), nesse caso, a instrução LINTOL não será utilizado como saída.
CIRC_INTERPOLATION
Especifica o formato em que o movimento da ferramenta ao longo de um arco ou círculo será a saída para o arquivo CL. As opções são:
• POINTS_ONLY — Use este formato para máquinas que não permitam a interpolação circular. Os arcos são aproximados por uma série de movimentos em linha reta que são afetados pela tolerância (como exibido na ilustração acima).
• ARC_ONLY (default) — Use este formato para máquinas que possuem interpolação circular completa. Somente a instrução CIRCLE e o número mínimo de pontos necessários para o pós-processamento serão a saída para o arquivo CL. O número de pontos é definido pelo parâmetro NUMBER_OF_ARC_PTS.
• POINTS_&_ARC— A instrução CIRCLE e o número máximo de pontos, de acordo com o valor da tolerância, serão a saída para o arquivo CL.
• APT_FORMAT — Use-o se o pós-processador precisar de movimentos circulares no formato APT.
| | O parâmetro CIRC_INTERPOLATION especifica somente o formato da saída dos dados CL. O caminho de ferramenta real ao longo da geometria curvada sempre é gerado de acordo com o valor do parâmetro TOLERANCE, conforme descrito acima. |
OUTPUT_3DNURBS
Se definido como SIM, o Creo NC cria a saída de interpolação NURBS em vez da saída de interpolação linear ou circular para todos os movimentos da velocidade de avanço, incluindo os movimentos de entrada e saída. O caminho da ferramenta também é suavizado, a fim demanter a continuidade C2 sempre que possível, bem como para minimizar as mudanças de curvatura. O valor default é NO.
A interpolação NURBS tem suporte em fresamento de superfície (3 eixos e 5 eixos), acabamento, fresamento por trajetória, fresamento periférico, fresamento de perfil, fresamento de volume, desbaste, redesbaste, fresamento local, faceamento, fresamento de cavidade e acabamento de canto.
NUMBER_OF_ARC_PTS
Especifica o número de pontos que serão a saída para o arquivo CL se CIRC_INTERPOLATION for definido como ARC_ONLY. O default é 3.
COOLANT_OPTION
ON, OFF (default), FLOOD, MIST, TAP, THRU.
COOLANT_PRESSURE
NONE (default), LOW, MEDIUM, HIGH.
COORDINATE_OUTPUT
Especifica qual sistema de coordenadas, MACHINE_CSYS ou SEQUENCE_CSYS, será usado como a origem de dados CL (o default é MACHINE_CSYS).
FIXT_OFFSET_REG
Permite especificar o registro de ajuste da transformação do suporte fixador usado na máquina. O FIXT_OFFSET_REG default é um traço (-), ou seja, nenhum. Se especifcar ou valor ("n") para FIXT_OFFSET_REG, as instruções do "SET\ /\ OFSETL, n" e do "SET / OFSETL, OFF" serão a saída.
END_STOP_CONDITION
Especifica o comando parar a ser emitido no final da saída de dados CL de uma sequência NC:
• NONE (default) — nenhum comando.
• OPSTOP — O comando OPSTOP será emitido.
• PROGRAM_STOP — O comando STOP será emitido.
• GOHOME — O comando GOHOME será emitido. Se especificar um ponto inicial para a operação, a ferramenta aparece no local da posição inicial. Se o ponto inicial não for especificado, o sistema gera o comando GOHOME mesmo assim, mas ele não move a ferramenta, mas emite um alerta.
GO_HOME_REGISTER
Permite especificar o registro GOHOME usado na máquina. No caso de uma máquina com múltiplas posições GOHOME, esse registro exclusivo permite especificar uma posição GOHOME específica para uma ponta de eixo. Para ver a saída no arquivo CL, o valor do parâmetro END_STOP_CONDITION deve ser GOHOME. A saída no arquivo CL é GOHOME / [integer value].
Entrada/Saída
START_MOTION
Define como a ferramenta será movida do ponto inicial da sequência NC ao começo do movimento de corte. Se o ponto inicial não for especificado (usando a opção Iniciar no menu SETUP DE SEQ), este parâmetro será ignorado. Os valores são:
• DIRECT (default) — O movimento de aproximação será uma linha reta a partir do ponto inicial da sequência NC até o início do corte.
• Z_FIRST — A ferramenta primeiro se moverá na direção paralela ao eixo Z do sistema de coordenadas da sequência NC e, posteriormente, move-se na direção normal ao eixo Z e inicia o corte.
• Z_LAST — A ferramenta primeiro se moverá na direção normal ao eixo Z do sistema de coordenadas da sequência NC e, depois, move-se ao longo do eixo Z e inicia o corte.
Não aplicável para Eletroerosão a fio.
END_MOTION
Define como a ferramenta se moverá a partir do fim do corte ao ponto final da sequência NC. Se o ponto final não for especificado (usando o comando Final no menu SETUP DE SEQ ), este parâmetro será ignorado. Os valores são:
• DIRECT (default) — O movimento de saída será uma linha reta do fim do corte para o ponto final da sequência de NC.
• Z_FIRST — A ferramenta primeiro se movará na direção paralela ao eixo Z do sistema de coordenadas da sequência NC até atingir a coordenada Z do ponto final e, depois, move-se até o ponto final na direção normal me relação ao eixo Z.
• Z_LAST — A ferramenta primeiro se moverá na direção normal ao eixo Z até atingir as coordenadas XY do ponto final e, depois, move-se até o ponto final ao longo do eixo Z.
• X_Only — A ferramenta se moverá somente na direção do eixo X.
• Z_Only — A ferramenta se moverá somente na direção do eixo Z.
Não aplicável para Eletroerosão a fio.
