Subconectores
Como atribuir manualmente um conector e um subconector
Sobre subconectores
É possível designar uma submontagem como um conector e as peças dentro da submontagem como seus subconectores. Em seguida, você pode rotear fios e cabos para o conector e os subconectores.
É necessário designar portas de entrada de montagem para rotear os fios e cabos para o conector. Para rotear os fios e cabos para os subconectores, as portas de entrada da peça precisam ser designadas.

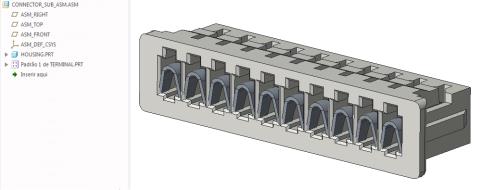

Neste exemplo, o conector (CONNECTOR_SUB_ASM.ASM) não tem portas de entrada da montagem; porém, o subconector (TERMINAL.PRT) tem uma porta de entrada (sistema de coordenadas).
Você pode designar o conector e os subconectores manualmente ou usar dados lógicos.
Ao usar dados lógicos do Creo Schematics, a montagem do conector corresponde a um grupo, a peça terminal corresponde a um bloco contido dentro do grupo e o sistema de coordenadas designado corresponde à porta do bloco.
É possível usar
Dados de cabeamento
para designar automaticamente os conectores usando dados lógicos.
Dados de cabeamento para designar automaticamente os conectores usando dados lógicos.Use
Parâmetros para atribuir os parâmetros aos subconectores.
Parâmetros para atribuir os parâmetros aos subconectores.Como atribuir um conector e um subconector usando dados lógicos
Também é possível designar e atribuir um subconector enquanto o conector pai é designado, conforme segue:
1. Clique em Designar automaticamente.
Designar automaticamente.2. Se houver múltiplas entradas, selecione manualmente a montagem que será designada como conector.
3. Se houver múltiplas entradas, selecione manualmente as peças que serão designadas como subconectores.
