Designar conectores
Um componente de montagem precisa ser designado como um conector antes de você usá-lo como um conector. Isso torna o componente qualificado para transmitir informações de porta de entrada e pino para início e fim de cabos.
Se você estiver usando uma referência lógica de um arquivo de diagramação, poderá usar o parâmetro de conector de diagrama model_name para designar automaticamente componentes específicos como conectores. Depois que a peça for designada, será possível rotear fios ou cabos até ela.
É possível designar componentes como conectores automaticamente ou manualmente. Para mudar a designação de um conector, designe-o novamente ou modifique-o. Também é possível desfazer a designação de um conector. Ao cancelar a designação de um conector, você precisa remover todos os dados do conector.
Use
Designar e
Desfazer designação para substituir todas as informações nos parâmetros do conector.
Designar e Desfazer designação para substituir todas as informações nos parâmetros do conector.Designar componentes como conectores automaticamente
Se a montagem de cabeamento tiver uma referência lógica para um arquivo de diagrama ou um arquivo XML, será possível designar automaticamente um componente na montagem como um conector. A designação automática de um componente como conector é possível somente quando o conector correspondente no arquivo de diagrama ou no arquivo XML está associado ao parâmetro <model_name nnn>. Neste parâmetro, nnn é o nome do modelo da peça 3D na montagem de cabeamento que você deseja representar como o conector.
Se o parâmetro model_name não tiver sido definido na referência lógica, é possível usar
para corresponder componentes de montagem com conectores a partir da referência lógica.
para corresponder componentes de montagem com conectores a partir da referência lógica.Em um arquivo XML, a montagem pode ter uma estrutura grupo-bloco-porta em vez de uma estrutura grupo-porta. Uma estrutura grupo-bloco-porta tem subconectores com portas dentro de um conector pai com portas.

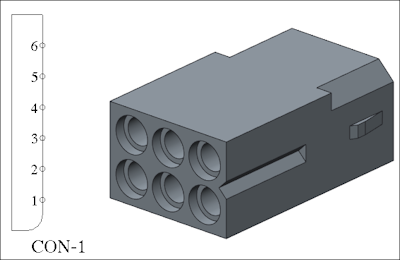

Uma montagem com uma estrutura grupo-porta é mostrada na figura a seguir:
Uma montagem com uma estrutura grupo-bloco-porta com L1 e L2 como subconectores e L3 como conector pai é mostrada na figura a seguir:
O L1 tem duas portas denominadas P1 e P2. O L2 tem duas portas denominadas P3 e P4. O L3 tem duas portas denominadas P5 e P6.
Se você deseja reatribuir portas ou pinos de subconectores ao conector pai e remover os subconectores, use a opção Juntar subconectores.
