Sobre a exibição de eixos rosqueados com inclinação em um desenho
Eixos rosqueados com inclinação podem ser exibidos em um desenho nas vistas padrão e de seção cruzada, de acordo com os padrões JIS, ANSI e ISO. Para exibir tais eixos, utilize a opção Detalhe thread_standards em conjunto com a opção de configuração hlr_for_threads.

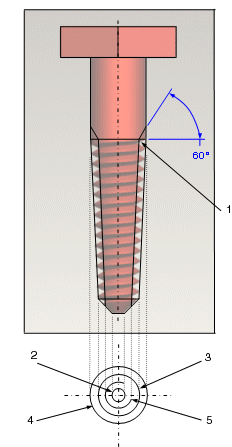

A figura a seguir é uma representação simplificada de um eixo rosqueado com inclinação exibido como círculos concêntricos sobrepostos em um modelo detalhado:
1. Arco de uma das roscas do diâmetro menor na base oculta na vista superior
2. Aresta mais externa do chanfro final
3. Diâmetro maior mais externo
4. Diâmetro maior mais interno
5. Diâmetro menor mais externo da rosca na superfície de interseção mais externa
