Exemplo: exibindo eixos cônicos rosqueados em um desenho
Considere o seguinte modelo com um eixo cônico rosqueado e um chanfro.
Você pode representar esse eixo nos padrões JIS, ANSI e ISO, conforme discutido nas seções a seguir.
Padrão JIS
Para exibir um eixo cônico rosqueado de acordo com o padrão JIS, defina a opção de detalhes thread_standard como std_jis e a opção de configuração hlr_for_threads como yes. A tabela a seguir ilustra a exibição do eixo nos estados de exibição Estrutura de arame, Oculto e Nenhum oculto.
Estado de exibição | Exibição |
|---|---|
No estado de exibição Estrutura de arame, a cobertura de rosca cosmética é destacada em roxo, com os diâmetros maiores e menores exibidos na base em função da conicidade. |  |
No estado de exibição Oculto, a cobertura de rosca cosmética não é exibida. As vistas laterais e de seção exibem roscas incompletas. A vista de seção exibe linhas ocultas na parte superior da cobertura e na parte traseira da cabeça do parafuso. A vista superior exibe um arco de 270 graus no diâmetro menor. Arcos sólidos são exibidos para o diâmetro maior e o chanfro. A exibição do diâmetro menor é encoberta na base. |  |
No estado de exibição Nenhum oculto, a cobertura de rosca cosmética não é exibida. A vista lateral é idêntica à vista esquerda. A vista de seção não exibe a parte traseira da cabeça do parafuso. A parte traseira da aresta de geometria cônica está oculta. |  |
Padrão ANSI
Para exibir um eixo cônico rosqueado de acordo com o padrão ANSI, defina a opção de detalhes thread_standard como std_ansi e a opção de configuração hlr_for_threads como yes. A tabela a seguir ilustra a exibição do eixo nos estados de exibição Estrutura de arame, Oculto e Nenhum oculto.
Estado de exibição | Exibição |
|---|---|

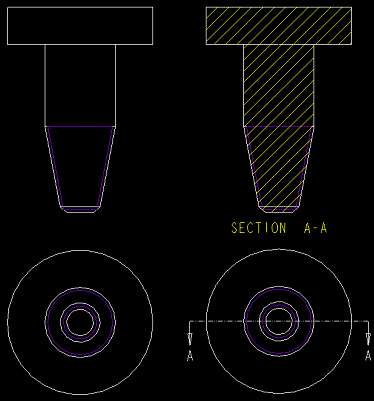

No estado de exibição Estrutura de arame, a cobertura de rosca cosmética é destacada em roxo, com os diâmetros maiores e menores exibidos na base em função da conicidade. |  |

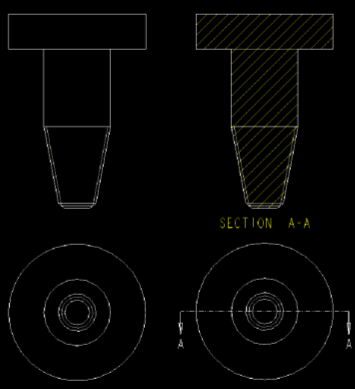

No estado de exibição Oculto, a cobertura de rosca cosmética não é exibida. A vista de seção exibe uma linha oculta na parte traseira da cabeça do parafuso. A vista superior exibe arcos sólidos para os diâmetros maiores mais externos e mais internos e o chanfro. Um arco oculto é exibido no diâmetro menor mais externo. O diâmetro menor mais interno está encoberto. |  |
No estado de exibição Nenhum oculto, a cobertura de rosca cosmética não é exibida. As vistas são idênticas às do estado de exibição oculto, exceto pelo fato de que a vista da seção não exibe a parte traseira da cabeça do parafuso e as roscas na vista lateral não são exibidas. |  |
Padrão ISO
Para exibir um eixo cônico rosqueado de acordo com o padrão ISO, defina a opção de detalhes thread_standard como std_iso e a opção de configuração hlr_for_threads como yes. A tabela a seguir ilustra a exibição do eixo nos estados de exibição Estrutura de arame, Oculto e Nenhum oculto.
Estado de exibição | Exibição |
|---|---|

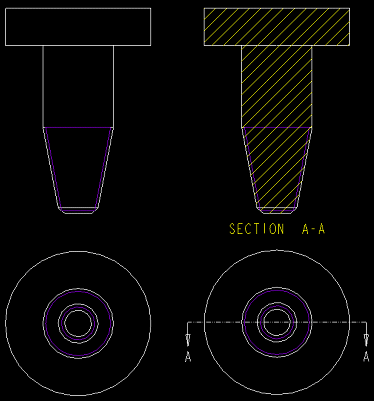

No estado de exibição Estrutura de arame, a cobertura de rosca cosmética é destacada em roxo, com os diâmetros maiores e menores exibidos na base em função da conicidade. |  |

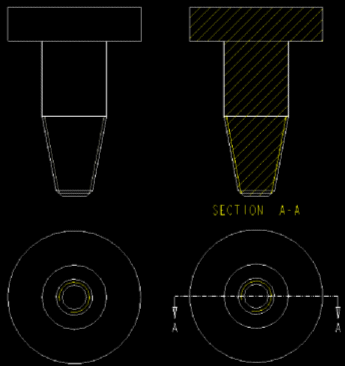

No estado de exibição Oculto, a cobertura de rosca cosmética não é exibida. A vista de seção exibe uma linha oculta na parte traseira da cabeça do parafuso e linhas sólidas nas extensões de rosca superiores e inferiores. A vista superior exibe um arco de 270 graus para o diâmetro mais externo destacado em amarelo. O diâmetro menor mais interno está encoberto. Arcos sólidos são exibidos para o diâmetro maior e o chanfro líder. |  |
No estado de exibição Nenhum oculto, a cobertura de rosca cosmética não é exibida. A vista lateral não exibe a superfície rosqueada. As vistas são idênticas às do estado de exibição oculto, exceto pelo fato de que a vista da seção não exibe a parte traseira da cabeça do parafuso e as roscas na vista lateral não são exibidas. |  |
 | Em todos os padrões, se uma haste rosqueada cônica não se estender a uma superfície, ponto ou aresta, os arcos de diâmetro maior e menor serão encobertos na geometria adicional. |
