Sobre a exibição de furos rosqueados com inclinação em um desenho
Furos rosqueados com inclinação podem ser exibidos em um desenho nas vistas padrão e de seção cruzada, de acordo com os padrões JIS, ANSI e ISO. Para exibir tais furos, utilize a opção Detalhe thread_standards em conjunto com a opção de configuração hlr_for_threads.

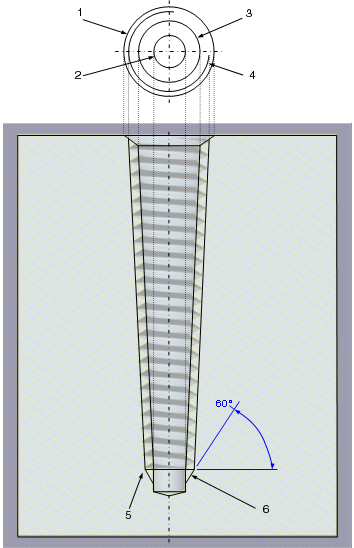

A figura a seguir é uma representação simplificada de um furo rosqueado com inclinação exibido como círculos concêntricos sobrepostos em um modelo detalhado:
1. Diâmetro externo do furo escareado
2. Diâmetro menor mais interno (furo perfurado)
3. Diâmetro menor mais externo (geometria rígida)
4. Diâmetro maior da rosca na superfície de interseção mais externa
5. Arco para a rosca a partir do diâmetro maior na base
6. Roscas incompletas
