Verbesserungen bei der Multikörper-Unterstützung in Creo NC
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Nicht zutreffend
Videos
Beschreibung
Die folgenden Verbesserungen sind jetzt verfügbar, um Multikörper in Creo NC zu unterstützen:
• Sie können jetzt ein Multikörper-Teil mit der Option

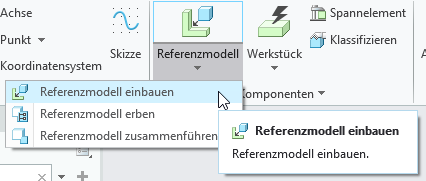

Referenzmodell einbauen (Assemble Reference Model) einbauen. Bisher war es nicht möglich, ein Teil mit mehreren Körpern mit der Option Referenzmodell einbauen (Assemble Reference Model) einzubauen.
Referenzmodell einbauen (Assemble Reference Model) einbauen. Bisher war es nicht möglich, ein Teil mit mehreren Körpern mit der Option Referenzmodell einbauen (Assemble Reference Model) einzubauen.
Außerdem können Sie jetzt Fertigungs-KEs wie Arbeitszelle, Operation und MFG-Folge in einem Multikörper-Teil erzeugen.
• Die Verbesserungen des Fräsfensters umfassen Folgendes:
◦ Mit dem Kollektor Silhouetten-Referenzmodell (Silhouette reference model) können Sie jetzt ein Referenzteil (Standardeinstellung) oder mehrere Körper auswählen, die zu einem einzelnen Referenzteil gehören.

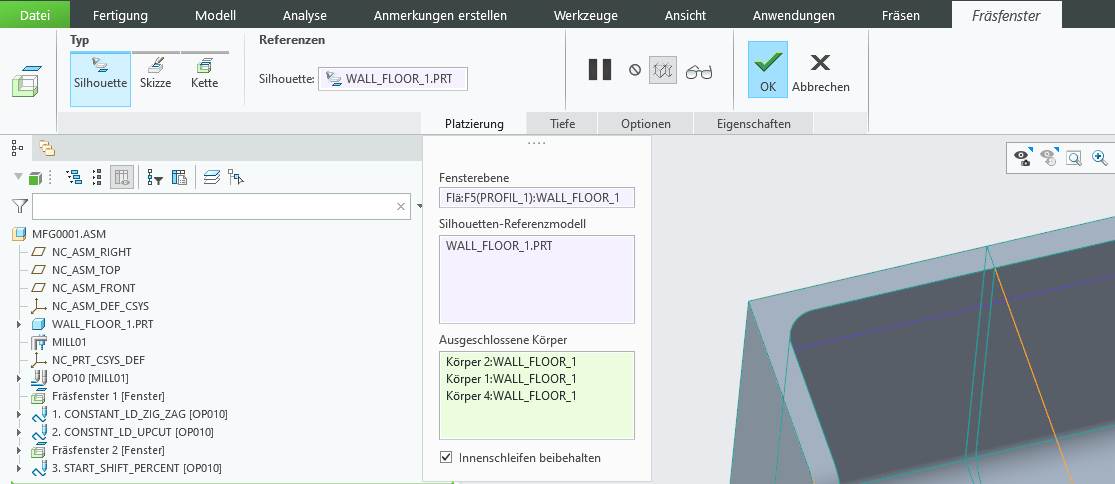

◦ Sie können den neuen Kollektor Ausgeschlossene Körper (Excluded bodies) verwenden, um Körper auszuschließen, wenn Sie ein Multikörper-Teil im Kollektor Silhouetten-Referenzmodell (Silhouette reference model) ausgewählt haben.
◦ Für den Typ
Kette (Chain) können Sie eine Kette über Körper hinweg auswählen, zwischen denen keine Spalten bestehen.
Kette (Chain) können Sie eine Kette über Körper hinweg auswählen, zwischen denen keine Spalten bestehen.
• Die Verbesserungen beim Erzeugen des Fräs-Werkzeugwegs für ein Multikörper-Teil umfassen Folgendes:
◦ Bei Bearbeitungsfolgen, die ein Fräsfenster als Bearbeitungsreferenz verwenden, werden alle Körper unter dem Fräsfenster bei der Erzeugung des Werkzeugwegs und die Hinterschnittkontrolle berücksichtigt.
◦ Für Bearbeitungs-Referenzfolgen basierend auf der Flächenauswahl können Sie Flächen in einem Körper auswählen, und ein Werkzeugweg wird auf diesen Flächen generiert.
◦ Wenn Sie im Kollektor Prüfflächen (Check surfaces) ein Teil auswählen, werden alle Körper im Teil für die Hinterschnittkontrolle ausgewählt. Sie können auch einzelne Flächen über Körper hinweg als Prüfflächen (Check surfaces) auswählen.
• Die Verbesserungen für Drehprofile umfassen Folgendes:
◦ Mit dem Kollektor Referenzmodell (Reference model) können Sie jetzt ein Referenzteil (Standardeinstellung) oder mehrere Körper auswählen, die zu einem einzelnen Referenzteil gehören.
◦ Sie können den neuen Kollektor Ausgeschlossene Körper (Excluded bodies) verwenden, um Körper auszuschließen, wenn Sie ein Multikörper-Teil im Kollektor Referenzmodell (Reference model) ausgewählt haben.
• Die Verbesserungen bei der Auswahl von Körpern zusammen mit dem Teil umfassen Folgendes:
◦ Die Auswahl eines Multikörper-Teils oder eines Körpers als Bearbeitungsreferenz wird jetzt für HGZ-Folgen wie "Rotationsschruppen" (Rotary Rough), "Rotationsschlichten" (Rotary Finish), "Automatisches Entgraten" (Auto Deburring) und "Hinterschnittbearbeitung" (Undercut Machining) unterstützt.
◦ Im Smart-Filter wird jetzt Körper (Body) als weitere Option neben Teil (Part) zur Verfügung gestellt.
◦ Wenn Sie einen Körper auswählen, wird nur der bearbeitbare Bereich dieses Körpers für die Erzeugung des Werkzeugwegs und die Hinterschnittkontrolle berücksichtigt.
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Unterstützt Multikörper-Teile in Creo NC
• Unterstützt die Auswahl von Teil und Körper als Bearbeitungsreferenz
• Unterstützt den Ausschluss von Körpern
• Steht in Einklang mit den Creo NC Workflows
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Weitere Informationen zu Einschränkungen finden Sie im Thema "Multikörper-Teile in NC-Baugruppen verwenden" unter "Zugehörige Themen". |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
