Verbesserungen für Übergangsschichten
Creo Parametric 12.4.0.0
Benutzeroberflächen-Position: Klicken Sie in der Verbundkonstruktionsumgebung auf
Übergangsschichten (Transition Plies).
Übergangsschichten (Transition Plies).Videos
Beschreibung
Zieh-Handles zum Einstellen von Bemaßungen verwenden
Wenn Sie einen Übergangseffekt auf Schichten und Kerne anwenden, können Sie jetzt Bemaßungen durch Bewegen von Zieh-Handles anpassen.

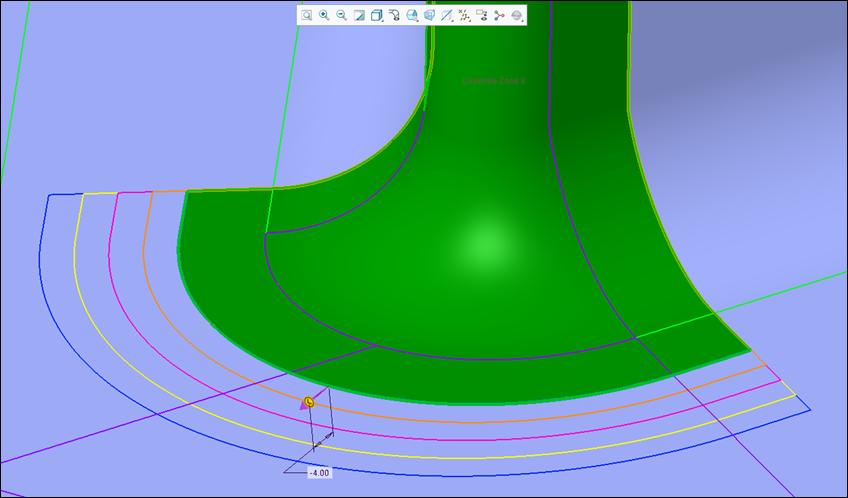

Ein gemeinsamer Zieh-Handle ist für alle Bemaßungen in einem Profilübergang verfügbar.

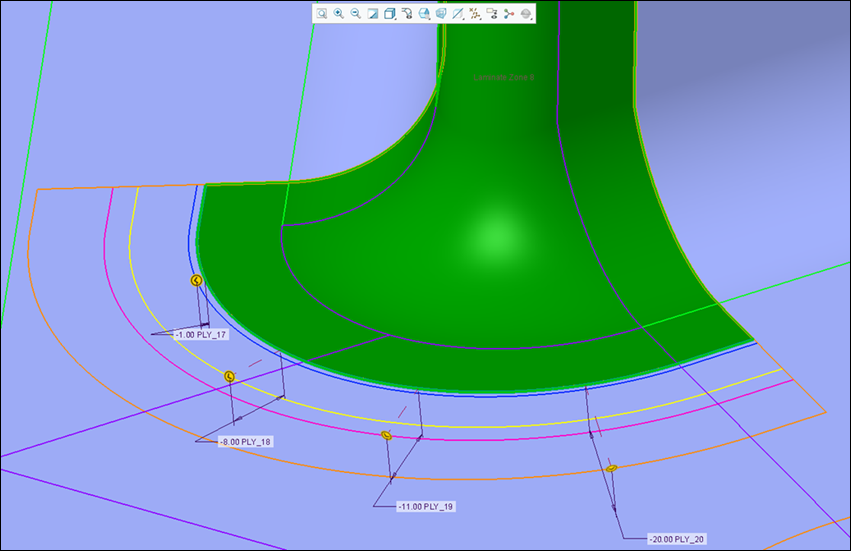

Für jede der Bemaßungen in einem benutzerdefinierten Übergang ist ein spezieller Zieh-Handle verfügbar.
Im Modus Benutzerdefiniert (Custom) behindern die Zieh-Handles und Bemaßungen u.U. die Sicht auf den Übergangseffekt. Deaktivieren Sie den Umschalter
Bemaßungen anzeigen (Display Dimensions), um sowohl die Zieh-Handles als auch die Bemaßungen auszublenden.
Bemaßungen anzeigen (Display Dimensions), um sowohl die Zieh-Handles als auch die Bemaßungen auszublenden.Übergangseffekt auf mehrere Ketten anwenden
Sie können jetzt mit einem einzigen Übergangsschichten-KE einen Übergangseffekt auf mehrere Übergangsketten gleichzeitig anwenden.
Wenn Sie einen Übergangseffekt auf Schichten und Kerne anwenden, können Sie jetzt mehrere Übergangsketten von Schichtberandungskanten auswählen. Auf diese Weise können Sie dieselbe Übergangsdefinition auf mehrere Ketten anwenden, die den ausgewählten Schichten und Kerne gemeinsam sind. Sie können diese Verbesserung sowohl für einen Profilübergang als auch für einen benutzerdefinierten Übergang verwenden.
Alle fehlgeschlagenen Schichten und Kerne identifizieren
Wenn der Übergang nicht für alle ausgewählten Laminatobjekte verarbeitet werden kann, hält er beim ersten Fehler an, sodass es schwierig ist, die verbleibenden fehlgeschlagenen Objekte zu untersuchen.

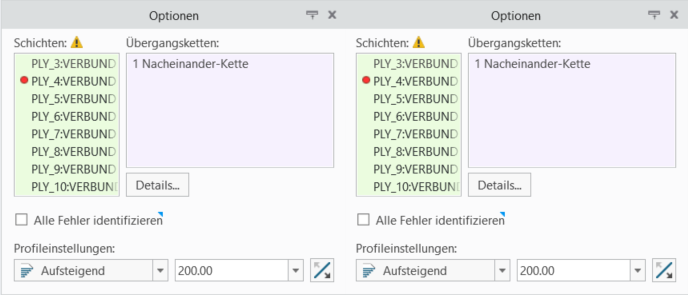

Nach dem ersten fehlgeschlagenen Übergang können Sie nun das Kontrollkästchen Alle Fehler identifizieren (Identify all failures) aktivieren, um alle fehlgeschlagenen Laminatobjekte zu identifizieren. Die fehlgeschlagenen Übergänge werden auch durch
im Kollektor angezeigt.
im Kollektor angezeigt.
Die Identifizierung von Fehlern ist bei großen und komplexen Übergängen sehr hilfreich. Nach dem Identifizieren des Fehlers können Sie in den Modus Benutzerdefiniert (Custom) wechseln und die fehlgeschlagenen Laminatobjekte entfernen, wobei die Versätze der verbleibenden erfolgreichen Laminatobjekte unverändert bleiben.
Excel für benutzerdefinierte Übergänge verwenden
Wenn Sie einen benutzerdefinierten Übergang auf die Laminatobjekte anwenden, können Sie Übergangsversätze jetzt in Excel bearbeiten.

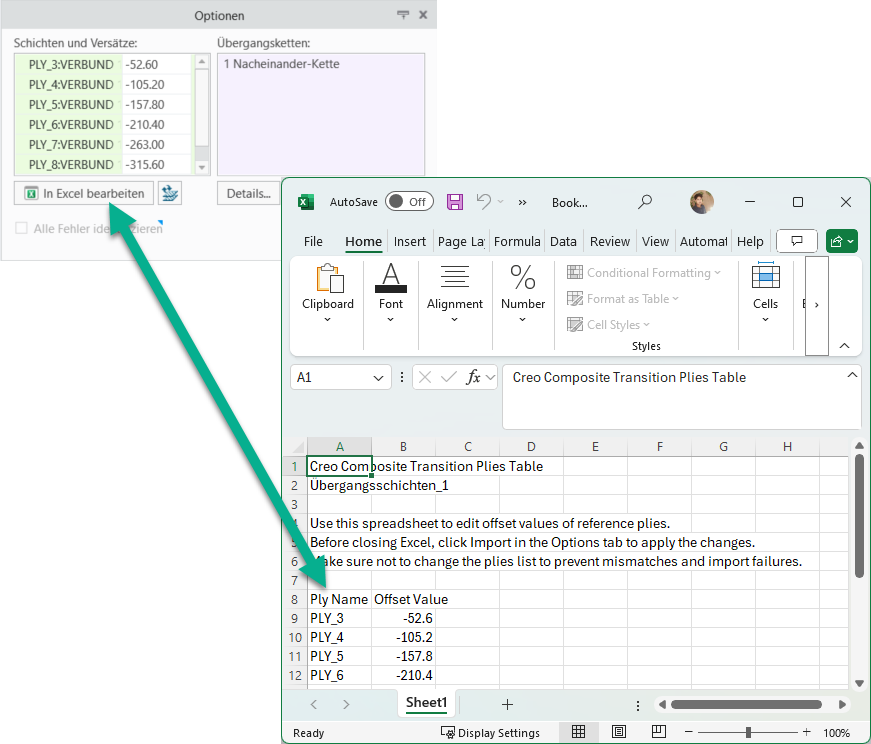

Klicken Sie im Übergang Benutzerdefiniert (Custom) auf
In Excel bearbeiten (Edit in Excel), um die Übergangstabelle in einem temporären Excel-Fenster zu öffnen. Sie können dann Excel Funktionen wie Formeln und Funktionen verwenden, um die Übergangsversatzwerte der Laminatobjekte zu bearbeiten.
In Excel bearbeiten (Edit in Excel), um die Übergangstabelle in einem temporären Excel-Fenster zu öffnen. Sie können dann Excel Funktionen wie Formeln und Funktionen verwenden, um die Übergangsversatzwerte der Laminatobjekte zu bearbeiten.
Wenn Sie die Bearbeitung abgeschlossen haben, können Sie einfach neben In Excel bearbeiten (Edit in Excel) auf
klicken, um die Änderungen aus Excel in die Übergangstabelle zu importieren.
In Excel bearbeiten (Edit in Excel) auf klicken, um die Änderungen aus Excel in die Übergangstabelle zu importieren.Vorteile
Diese Verbesserungen bieten ein besseres Benutzererlebnis und eine höhere Produktivität, indem sie Folgendes ermöglichen:
• Festlegen der Übergangsversätze mit dem Ziehgriff-Steuerelement für Bemaßungen
• Anwenden von Übergangsversätzen auf mehrere Ketten mit einem einzelnen Übergangsschicht-KE
• Identifizieren aller fehlgeschlagenen Laminatobjekte nach dem ersten fehlgeschlagenen Übergang
• Editieren von Übergangsversätzen in Excel
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
