手動指定元件及繞線纜的工作流程
手動指定元件及纜繞線的工作流程如下所示︰
1. 手動指定元件
a. 按一下
「佈纜資料」(Cabling Data) >
。
「佈纜資料」(Cabling Data) > 。b. 選取您想要指定為連接器的元件。
2. 在「入口端」(Entry Ports) 表中選取您要指派為入口端的座標系，來承載連接器上的纜與線。
a. 在「入口端名稱」(Entry Port Name) 欄中，選取連接器上的座標系。
b. 在「指定入口端」(Designated Entry Port) 欄中將值從「假」(FALSE) 切換為「真」(TRUE)。
c. 在「類型」(Type) 欄中選取連接埠類型。
▪ 「線」(Wire) 可讓您繞線單一線。不能將一條纜繞線或多個線至一個線入口端。
▪ 「圓形」(Round) 與「平坦」(Flat) 允許多個連接對。帶纜會繞線至平坦入口端。
d. 設定「內部長度」(Internal Length)。
e. 按一下「套用」(Apply) 以指定連接器。
3. 在佈纜組件中將所有元件都指定為連接器。
4. 透過連接器上的入口端繞線線和纜。
範例
欲學習如何手動指定元件並穿透連接器的入口端自動繞線纜，請參閱 cabling_assembly.asm 樣本組件。樣本模型可在此處找到。開啟 cabling_assembly.asm。從
「已存定向」(Saved Orientations) 清單中選取 MANUAL_ROUTE。將 MANUAL-ROUTING 設定為工作配線。
「已存定向」(Saved Orientations) 清單中選取 MANUAL_ROUTE。將 MANUAL-ROUTING 設定為工作配線。1. 按一下 「佈纜資料」(Cabling Data) >

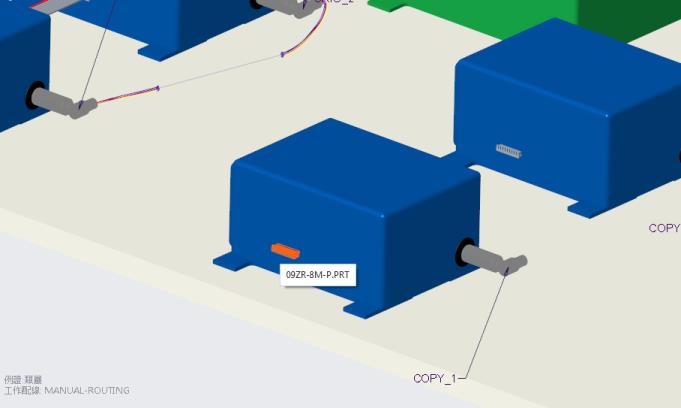

「佈纜資料」(Cabling Data) > 2. 選取圖中所示要指定的元件。元件名稱與「參照指定」會顯示在表格中。
3. 欲指定入口端，請展開「入口端」(Entry Ports) 表。
4. 欲指定 09ZR-8M-P，請在「指定入口端」(Designated Entry Port) 欄中將值從「假」(FALSE) 切換為「真」(TRUE)。選取「類型」(Type)，並在必要時定義「內部長度」(Internal Length)。
5. 按一下「套用」(Apply)。即會指定連接器。
6. 請依照步驟 1 - 5 來指定如圖所示的其他元件。
7. 按一下
「繞線纜」(Route Cables) 來開啟「繞線纜」(Route Cables) 對話方塊。
「繞線纜」(Route Cables) 來開啟「繞線纜」(Route Cables) 對話方塊。8. 在「元件指定」(Component Designation) 訊息方塊中按一下「否」(No)。
9. 在「繞線纜」(Route Cables) 對話方塊中，按一下
來繞線線。
來繞線線。 | 請確保在開始繞線線和纜之前已讀入捲軸。 |
10. 從圖形視窗中選取第一個連接器。「選取入口端」(SEL ENTRYPRT) 選單出現。
11. 按一下「入口」(ENTRY) 及「完成選取」(Done Sel)，來指定「從」(From) 位置。
12. 從圖形視窗中選取其他連接器。「選取入口端」(SEL ENTRYPRT) 選單出現。
13. 按一下「入口」(ENTRY) 及「完成選取」(Done Sel)，來指定「到」(To) 位置。

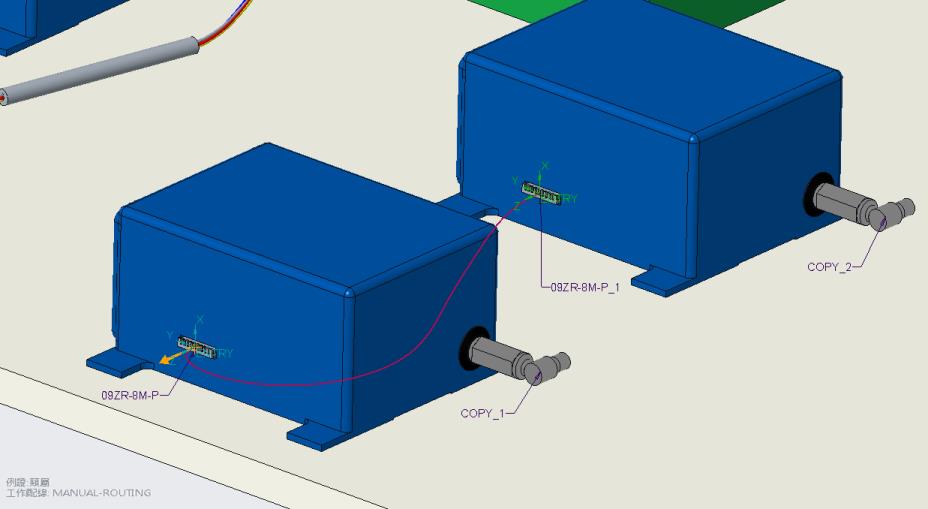

14. 按一下「套用」(Apply)。線會透過兩個連接器的入口端繞線。
15. 按一下「位置」(Location)。「位置」(Location) 標籤開啟。

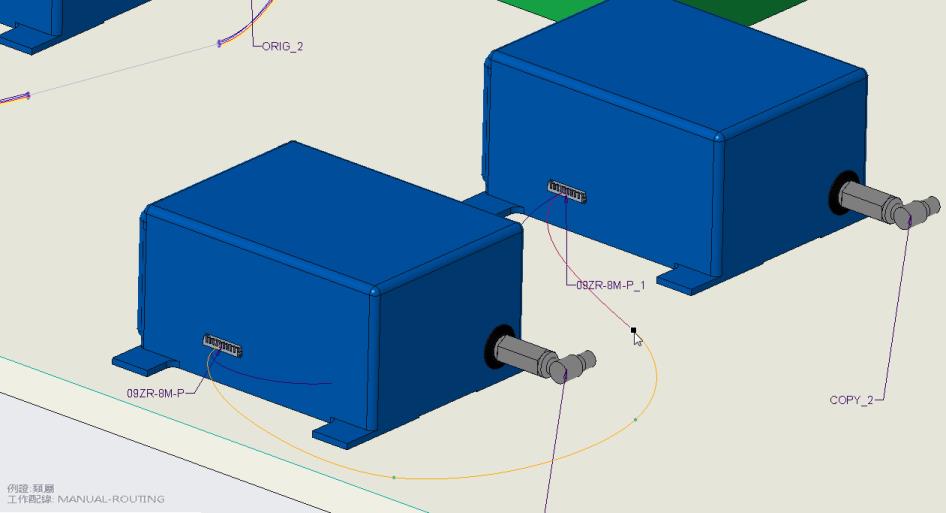

16. 按一下圖形視窗以新增如圖所示的位置，然後按一下「確定」(OK)。
取消指定連接器
1. 以滑鼠右鍵按一下連接器，然後選取
「取消指定」(Undesignate)。
「取消指定」(Undesignate)。2. 不會再將元件指定為連接器。
