必須先將組件元件指定成連接器，才能將它當作連接器使用。這可讓元件夾帶起始與結束纜的接腳和入口端資訊。

如果使用 Diagramming 檔案的邏輯參照，則可使用 model_name 電路圖連接器參數，將特定的元件自動指定成連接器。指定零件後，可以繞線它的線或纜。

您可以自動或手動將元件指定為連接器。可以重新指定或修改連接器，以變更該連接器的指定。您也可以取消指定連接器。取消指定連接器時，必須去除其所有連接器資料。

如果 Cabling 組件擁有電路圖檔案或 XML 檔案的邏輯參照，可以將組件中的元件自動指定成連接器。只有當電路圖檔案或 XML 檔案中的連接器具有與其關聯的 <model_name nnn> 參數，才能將元件自動指定成對應的連接器。在此參數中，nnn 是佈纜組件中要表示成連接器的 3D 零件的模型名稱。

在 XML檔案中，組件可用「群組-區塊-端口」結構取代「群組-端口」結構。「群組-區塊-端口」結構的子連接器在有端口的父連接器內還有端口。

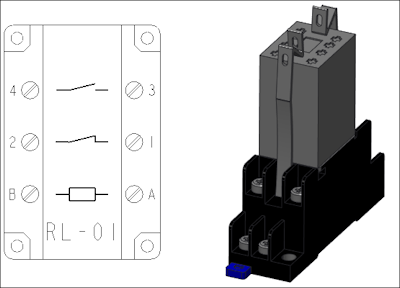

下圖為具有「群組-端口」結構的組件：

下圖為具有「群組-區塊-端口」結構的組件，並以 L1 和 L2 為子連接器，L3 為父連接器：

L1 的兩個端口為 P1 和 P2。L2 的兩個端口為 P3 和 P4。L3 的兩個端口為 P5 和 P6。

若要將子連接器的連接埠或接腳重新指派給它們的父連接器，並移除子連接器，請使用「摺疊子連接器」(Collapse Sub-Connectors) 選項。
