建立捲軸
捲軸可定義線、纜、護套或某些裝飾元素的參數。佈纜使用捲軸資訊來建立及再生 3D 圖形表示。
捲軸參數
下表列出了所有系統捲軸參數。此表也列出了對於特定類型的捲軸而言，哪些參數為必要參數、哪些為選用參數、哪些為建議參數。您也可以新增使用者定義的參數，來定義特定需求。
• R = 必要
• O = 選用
• RD = 建議
|
參數
|
描述
|
線
|
纜
|
電纜導線
|
護套
|
裝飾
|
標記
|
帶套
|
|---|---|---|---|---|---|---|---|---|
|
NAME
|
捲軸名稱。
|
R
|
R
|
R
|
||||
|
類型
|
捲軸類型。
|
WIRE
|
PREFAB
|
SHEATH
|
MARKER
|
|||
|
SHEATH_TYPE
|
指定此捲軸的護套類型。有效值為 TAPE、TUBE 和 SHRINK。
|
R
|
||||||
|
PN
|
客戶 (使用者) 零件編號
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER
|
供應商名稱。
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER_PN
|
製造商發行的零件編號。
|
R
|
R
|
R
|
R
|
|||
|
MIN_BEND_RADIUS
|
設定纜或護套在被繞線時所採用的最小折彎半徑。
當和 DEFINE 及 ENDDEF 纜捲軸參數一起用來定義導線時，此參數值會取代 DEFAULT_COND_BEND_RAD 參數值。
|
R
|
R
|
O
|
O
|
|||
|
THICKNESS
|
WIRE 或 ROUND 類型纜的直徑與 FLAT 類型纜的厚度。
當您放置位置時，會使用此值從曲面位移纜的中心線。
當和 DEFINE 及 ENDDEF 纜捲軸參數一起用來定義導線時，此參數值會取代 DEFAULT_COND_THICKNESS 參數值。
|
R
|
R
|
O
|
||||
|
單位
|
設定捲軸厚度的單位，例如公釐、英呎或英吋。
|
R
|
R
|
R
|
R
|
|||
|
NUM_CONDUCTORS
|
纜中的導體總數。
|
R
|
||||||
|
顏色
|
建立纜、線絕緣體或護套的顏色。此參數的值必須對應至「外觀管理員」中顏色的名稱。
|
RD
|
RD
|
RD
|
RD
|
|||
|
DENSITY
|
線性密度，單位長度質量。也應指定線、纜或護套的 MASS_UNITS 和 UNITS 參數。
如果您不使用 MASS_UNITS 與 UNITS 參數，DENSITY 參數值的預設單位會從組件衍生。
|
RD
|
RD
|
RD
|
RD
|
|||
|
MASS_UNITS
|
質量單位，例如盎司、磅或公斤。當使用 DENSITY 參數時，請指定此參數。
|
RD
|
RD
|
RD
|
RD
|
|||
|
OUTER_DIAMETER
|
表示管子護套的外徑。使用的單位由 UNITS 參數指定。
|
R
|
||||||
|
PRESHRINK_INNER_DIAMETER
|
表示收縮護套預收縮的直徑。這個值僅指定內側直徑，並且允許系統檢查收縮護套本身和線、纜及束之間的干涉。護套的厚度由參數 WALL_THICKNESS 指定。數值 0 (預設值) 強制系統「不」檢查任何干涉。
|
R
|
||||||
|
SHEATH_TYPE
|
指定此捲軸的護套類型。有效值為 TAPE、TUBE 和 SHRINK。
|
R
|
||||||
|
WALL_THICKNESS
|
表示護套的厚度。使用的單位由 UNITS 參數指定。
|
R
|
||||||
|
選用參數
|
||||||||
|
DEFAULT_COND_BEND_RAD
|
對纜中所有導體設定預設的最小折彎半徑。可藉由指定導體定義中 MIN_BEND_RADIUS 捲軸參數值來取代此參數值。
|
O
|
||||||
|
DEFAULT_COND_THICKNESS
|
設定纜中所有導體的預設厚度。可藉由指定導體定義中 THICKNESS 捲軸參數值來取代此參數值。
|
O
|
||||||
|
COLOR_CODE
|
建立顏色碼
|
O
|
O
|
O
|
O
|
|||
|
INSUL_TYPE
|
描述絕緣體類型，例如纖維、鐵氟龍或聚四氟乙烯。
|
O
|
O
|
O
|
||||
|
LINEAR_RESISTANCE
|
設定捲軸的線性阻力。
|
O
|
O
|
|||||
|
LINESTYLE
|
變更纜或護套捲軸的線條樣式。如果您針對護套捲軸設定此參數，指派給束的線條樣式會取代此參數值。可設定的線條樣式如下：SOLID FONT (預設值)、DOTFONT、CTRLFONT、PHANTOMFONT、DASHFONT、CTRLFONT_S_L、CTRLFONT_L_L、CTRLFONT_S_S
|
O
|
O
|
O
|
||||
|
OUTER_SHIELD_LINEAR_RESISTANCE
|
指定線的外部屏蔽層的線性阻抗。
|
O
|
||||||
|
SHIELD_TYPE
|
文字字串指出纜屏蔽類型。
|
O
|
||||||
|
SHIELD_LINEAR_RESISTANCE
|
指定線屏蔽層的線性阻抗。
|
O
|
||||||
|
CABLE_JACKET_REPORT_NAME
|
使用預設值 DEFAULT，此時報告表格中會顯示纜名稱。其他任何值會作為純文字處理。例如，&cable_name 無特殊意義。
|
O
|
||||||
|
CABLE_SHIELD_REPORT_NAME
|
若纜已屏蔽，則將此名稱用於纜符號。
|
O
|
||||||
|
LIN_CAP_TO_ITEM
|
指定兩個項目之間的線性電容。
|
O
|
||||||
|
LIN_CAP_ITEM_TO_SHIELD
|
指定項目與屏蔽之間的線性電容。
|
O
|
||||||
|
LIN_CAP_ASSEM_ITEM_TO_SHIELD
|
指定組件項目與屏蔽之間的線性電容。
|
O
|
||||||
|
OUTER_SHIELD_THICKNESS
|
指定線的外部屏蔽層的厚度。
|
O
|
||||||
|
WIRE_CONSTRUCTION
|
作為文字字串指出線建構 (意即，實體、多股等等)。
|
|||||||
|
WIRE_GAUGE
|
作為文字字串指出線規。
|
O
|
O
|
|||||
|
WIDTH
|
指定帶子護套的帶寬。
|
僅帶纜
|
||||||
建立捲軸
請遵循下列步驟來建立捲軸：
1. 從
「捲軸」(Spools) 下拉式清單中選取
「建立捲軸」(Create Spool)。「建立捲軸」(Create Spool) 對話方塊開啟。
「捲軸」(Spools) 下拉式清單中選取 「建立捲軸」(Create Spool)。「建立捲軸」(Create Spool) 對話方塊開啟。2. 在「建立捲軸」(Create Spool) 對話方塊中，執行下列操作：
◦ 選取捲軸類型。
◦ 輸入「檔案名稱」(File name) 與「共用名稱」(Common name)。捲軸名稱必須具唯一性。
◦ 按一下「建立」(Create) 在目前工作階段中建立捲軸，或按一下「建立與新增」(Create & Add) 建立捲軸並將其新增至配線。

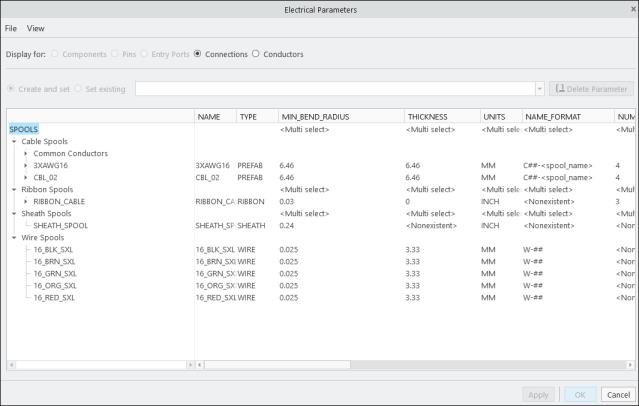

3. 使用「電氣參數」(Electrical Parameters) 對話方塊新增或修改參數，然後按一下「套用」(Apply)。

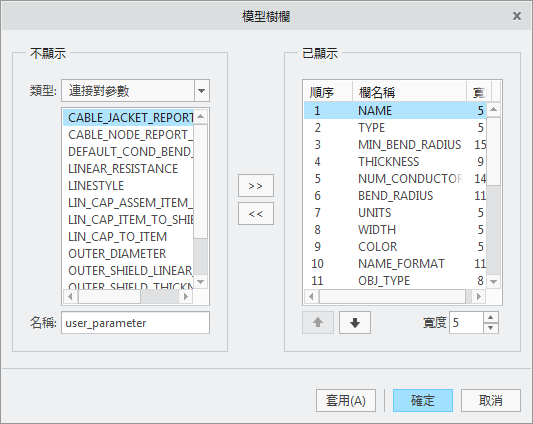

4. 欲新增依預設不可用的參數，請按一下 > 。「模型樹欄」(Model Tree Columns) 對話方塊即會開啟。
a. 在「不顯示」(Not Displayed) 下選取所需參數。如果您要新增使用者定義的參數，請在「名稱」(Name) 方塊中鍵入參數名稱。
b. 按一下
新增參數到「已顯示」(Displayed) 清單。
新增參數到「已顯示」(Displayed) 清單。
c. 按一下「確定」(OK) 以將選取的參數新增至「電氣參數」(Electrical Parameters) 對話方塊。
5. 在「電氣參數」(Electrical Parameters) 對話方塊中按一下「確定」(OK)。新的捲軸隨即建立。
 | 儲存頂層組件設計會將所有捲軸儲存在工作目錄中。 在「電氣參數」(Electrical Parameters) 對話方塊中按一下「儲存」(Save)，然後選取儲存位置。 所有捲軸檔案都會以 *.prt 副檔名儲存。 |
自訂捲軸資料庫中捲軸參數的顯示
「捲軸資料庫」支援使用 .lst 檔案顯示參數。您可透過在「捲軸資料庫」目錄中建立或編輯 spool_index.lst 檔案來定義會顯示哪些參數以及這些參數的顯示順序。此檔案會自動建立在工作目錄中，或者如果已設定 pro_spool_dir 組態選項，則會建立在捲軸目錄中。
此強化功能提升了可用性，並可讓您更好地控制捲軸資料的顯示方式。
欲自訂捲軸資料庫中參數的顯示，請執行下列操作：
1. 在文字編輯器中開啟 spool_index.lst 檔案。
2. 編輯第二列以新增或重新排序參數名稱，但前三個參數 (NAME、TYPE、SHEATH_TYPE) 除外。這些參數為強制，無法移除或重新排序。
3. 儲存檔案並重新整理捲軸目錄。
