子連接器
欲手動指派連接器與子連接器
關於子連接器
您可將子組件指定為連接器，並將子組件內的零件指定為其子連接器。然後，可將線與纜繞線至連接器與子連接器。
必須指定組件入口端才能將線與纜繞線至連接器。欲將線與纜繞線至子連接器，您必須指定零件入口端。

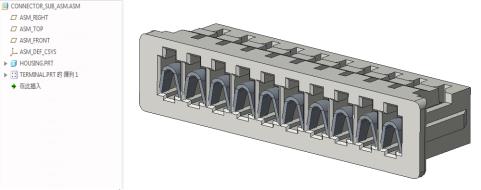

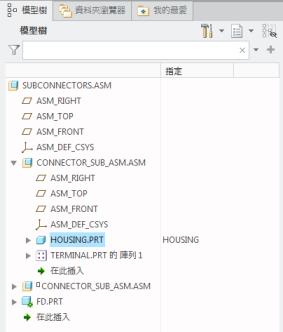

在此範例中，連接器 (CONNECTOR_SUB_ASM.ASM) 沒有任何組件入口端，但子連接器 (TERMINAL.PRT) 卻有入口端 (座標系)。
您可手動或使用邏輯資料指定連接器與子連接器。
當從 Creo Schematics 使用邏輯資料時，連接器組件會對應至群組，終端零件會對應至群組中包含的區塊，且指定的座標系會對應至區塊上的端口。
您可使用
「佈纜資料」(Cabling Data)
，利用邏輯資料自動指定連接器。
「佈纜資料」(Cabling Data)，利用邏輯資料自動指定連接器。使用
「參數」(Parameters) 可將參數指派給子連接器。
「參數」(Parameters) 可將參數指派給子連接器。欲使用邏輯資料指派連接器與子連接器
您也可以在指定父連接器的同時指定及指派子連接器，方式如下：
1. 按一下 「自動指定」(Auto Designate)。
「自動指定」(Auto Designate)。2. 如果有多個項目，請手動選取要指定為連接器的組件。
3. 如果有多個項目，請手動選取要指定為子連接器的零件。
