레이저 투영 파일 지원
Creo Parametric 11.0.0.0
사용자 인터페이스 위치: 복합 설계 환경에서 >

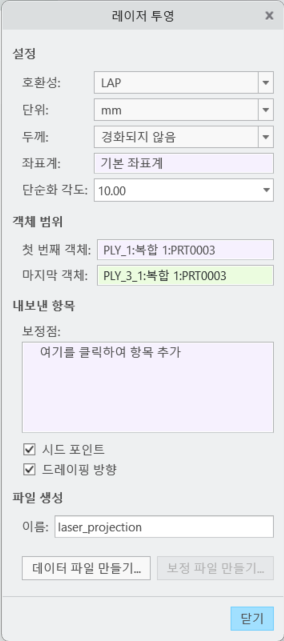

레이저 투영(Laser Projection)을 클릭합니다.
레이저 투영(Laser Projection)을 클릭합니다.
설명
이제 복합 라미네이트 목록에서 레이저 투영 데이터 파일을 생성하여 레이저 투영 하드웨어 및 절차를 지원할 수 있습니다. 레이저 투영 파일은 LAP 또는 Virtek 파일 형식을 사용하여 단일, 다중 또는 모든 플라이 및 코어에 대해 생성할 수 있습니다.
투영 보정 파일과 투영 데이터 파일을 생성할 수 있습니다. 필요에 따라 시드 포인트와 드레이핑 방향 정보도 포함할 수 있습니다. 레이저 투영 파일을 생성하려면 경화되지 않은 재료 두께에 따라 드레이핑 시뮬레이션을 수행할 수 있습니다.
레이저 투영 파일을 저장하기 위한 기본 디렉토리의 전체 경로를 다음 방법 중 하나로 지정할 수 있습니다.
• > 을 클릭합니다. Creo Parametric 옵션(Creo Parametric Options) 대화 상자에서 > 을 클릭합니다. 레이저 투영(Laser Projection) 아래에 값을 지정합니다.
• composite_laser_projection_dir 구성 옵션을 설정합니다.
이점
이 개선된 기능은 레이저 유도 제조 공정을 지원하며 복합소재 제품 품질을 높이는 데 도움이 됩니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 새 구성 옵션: • composite_laser_projection_dir <empty>* |
