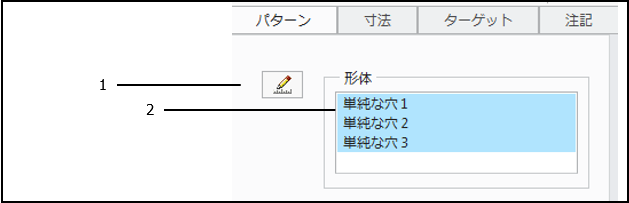

「パターン」スライドアウトパネル
1. 「編集/再定義」ボタン - 「パターンを追加/編集」(Add/Edit Pattern) パネルが開きます。
2. 「形体」(Feature) リスト - パターンのメンバーであるすべての形体が表示されます。
「パターン」(Pattern) スライドアウトパネルの「形体」(Feature) リストには、パターンのメンバーであるすべての形体が表示されます。このリストでアイテムをクリックすると、その形体によって参照されるサーフェスがCAD モデルでハイライトされます。
「編集/再定義」ボタンは、手動で作成されたパターンでは有効になりますが、リンクされているパターンでは無効になります。リンクされているパターンは、パターンアイコンに重ねて表示される赤色のチェックマークによって示され ( など)、CAD モデル内の対応するパターンに直接リンクされています。
