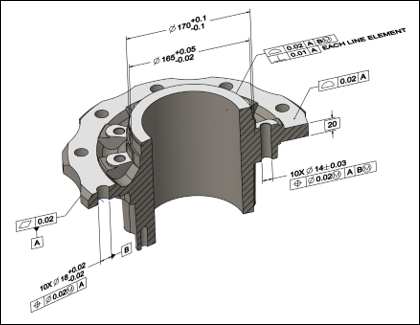

モデルベース定義 (MBD) では、3D モデルのコンテキストでアノテーションを作成および管理します。3D モデルに完全なアノテーションを付けて、製造や検査などの下流工程で直接 3D モデルを使用できるようにすることで、エンジニアリング成果物としての 2D 詳細図面は不要になります。

このヘルプでは、寸法、幾何公差、シンボル、注記などのアノテーション要素を含むアノテーションフィーチャーを作成および管理して設計および製造の要件を文書化する方法について学習します。このヘルプでは、駆動寸法アノテーション要素を作成して、モデルジオメトリを駆動する寸法を再使用する方法についても説明しています。アノテーションの方向と位置を操作する方法、および組み合わせステートを使用してアノテーションの表示を整理する方法について学習します。
