Aperçu des plis mis à plat dans une fenêtre distincte
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, procédez de l'une des façons suivantes :
• Cliquez sur
Simulation du drapage (Draping Simulation), puis sélectionnez
Affichage auxiliaire (Auxiliary Display).
Simulation du drapage (Draping Simulation), puis sélectionnez Affichage auxiliaire (Auxiliary Display).
• Dans la barre d'outils graphiques, cliquez sur >
Aperçu de mise à plat (Flat Pattern Preview).
Aperçu de mise à plat (Flat Pattern Preview).
Description

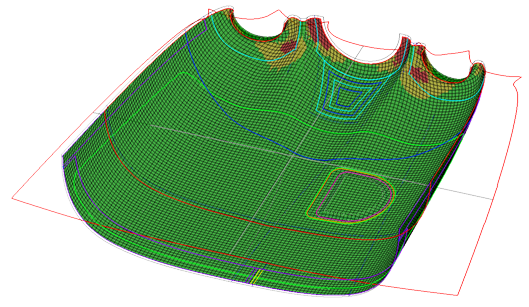

Désormais, lorsque vous exécutez une simulation de drapage sur un pli, vous pouvez voir l'aperçu de la mise à plat du pli beaucoup plus clairement dans une fenêtre distincte. Pour contrôler l'affichage de la fenêtre, utilisez Affichage auxiliaire (Auxiliary Display) dans l'onglet Simulation du drapage (Draping Simulation).
Affichage auxiliaire (Auxiliary Display) dans l'onglet Simulation du drapage (Draping Simulation).Vous pouvez également visualiser la mise à plat des plis un par un dans une fenêtre distincte lorsque vous visualisez les résultats en dehors de la fonction de simulation de drapage directement depuis l'arbre des stratifiés. Pour contrôler l'affichage de la fenêtre, utilisez > Aperçu de mise à plat (Flat Pattern Preview) dans la barre d'outils graphiques.
Aperçu de mise à plat (Flat Pattern Preview) dans la barre d'outils graphiques.Grâce à cette fenêtre distincte, la mise à plat peut être observée beaucoup plus clairement.
Avantages
Cette amélioration optimise la productivité en offrant une meilleure visibilité des contours des mises à plat des plis et des âmes.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
