Extension de pli : selon un contour
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, cliquez sur >
Etendre par le contour (Extend by Contour).
Etendre par le contour (Extend by Contour).
Vidéos
Description
Vous pouvez désormais étendre la frontière d'un pli en la reliant à ou de plusieurs contours de boucle fermée.

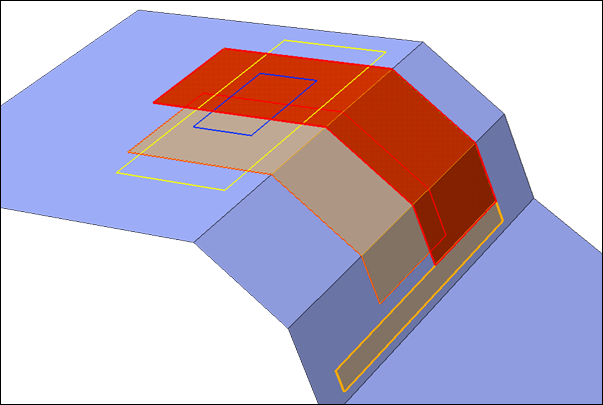

1. Frontière d'origine du pli
2. Contour d'extension
3. Frontière étendue du pli
Vous pouvez sélectionner un contour de boucle fermée existant. Vous pouvez également créer un nouveau contour de boucle fermée à la volée au moyen de courbes et d'arêtes.
L'opération d'extension est toujours effectuée à l'intérieur de la surface composée d'empilage.
Avantages
Cette amélioration vous procure davantage de flexibilité dans vos tâches de conception de composites et de préparation à la fabrication.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Vous ne pouvez étendre que des plis, et non des âmes. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
